CAD用户经常从测量师、工程师、建筑师或客户那里收到AutoCAD图纸。AutoCAD绘图可能会有很多额外的负担，这会降低它们的性能(称为绘图损坏)。对别人给你的画进行充分的清理总是一个明智的主意。请注意，我们的软件不会导致或传播绘图腐败-我们只是帮助您检测和消除它。
尽管你可以——在某些情况下应该-仍然遵循以下手工步骤“清洁”图纸，如果你选择，考虑使用我们的核工具-一个自动方法清洗你的图纸与一个单一的点击。有关这个有用的、省时的工具的更多信息，请参阅我们的核工具文档。
重要的是:的核工具将从绘图中删除布局选项卡。我们最初开发这个工具用于从顾问那里收到的文件，其中实际的图纸文件是最重要的。删除布局选项卡的基本功能是核工具。如果您有任何想要保留的布局选项卡，您可能需要在此页上完成手动绘图清除步骤。
看看我们的绘图清理工具在行动!看看我们设计F / X概述网络研讨会。我们的绘图清理工具的演示在视频20:35开始。
贪污和清理
绘图清理是防止和解决绘图损坏的特定过程中的一个步骤。我们已经在我们的防止画腐败页面。请花几分钟来熟悉一下这个过程。它可以节省你几个小时甚至几天的工作损失!
绘画清理:忽略你自己的风险!绘图清理需要时间——这是不可避免的。此时此刻，你只需做出一个简单的决定:花些时间去理解并执行绘图清理实践，或者花更多的时间在一个非常不合适的时刻去重新创造整个图纸。选择权在你。
首先清除所有Xrefs
绘图损坏通常源于你作为Xref附在主绘图上的文件。在清理您的绘图之前，您还需要消除Xrefs中的腐败。
1.清洁Xref文件。
清洁每个原始Xref文件使用任一:
2.检查空的Xrefs。
寻找不包含任何对象或线条的Xref文件:
- 变焦范围找出剩下的东西。
- 类型ExtMax，按“Enter”。如果你看到任何类似1.0 e + 20, 1.0 e + 20，该图包含一个空的Xref，两个默认布局选项卡中的一个已被删除。
- 要解决这个问题，请确保绘图有两个布局选项卡，并确认它们都有适当缩放的视区。
一旦所有Xrefs都清理干净了，就可以在主绘图上完成手动绘图清理步骤。
手动绘制清理步骤
别忘了清洁所有Xrefs在完成以下步骤之前，您的主要图纸。
1.关闭AutoCAD。然后打开一个新的AutoCAD实例。
2.打开文件。
打开要清理的绘图文件。一次只打开一个文件。
如果你打开的图纸中有Xrefs，你应该已经清理过了。如果你还没有这样做，开始:
- 第一个清洁所有Xrefs
- 然后关闭AutoCAD，打开一个新的AutoCAD实例。
3.保存备份副本。
选择另存为从AutoCAD文件菜单，并保存图纸的副本。我们将它命名为检疫，但你可以给它取任何你喜欢的名字。
这个新文件将是你的原始的，不干净的图纸的副本——以防你需要它。为了维持这一点检疫作为一份原件归档你不会在任何时候保存它在这个过程中。但是，您将在本文中完成这些清理步骤的其余部分检疫文件，直到您关闭它而不保存。
4.打开并解冻所有层。
的检疫现在将打开步骤3中创建的副本。打开和解冻(解冻)所有层在该文件中。
F / X CAD用户:你可以使用解冻所有和都在按钮上管理丝带会融化，并分别打开你的层。
5.选择所有对象，然后取消选择不需要的对象。
新闻CTRL +一个选择绘图中的所有对象。使用绿色(交叉)选择框取消对要保留的绘图区域中的所有对象的选择。一定要按住转变键，在绘制框时取消选择要保留的对象。删除所有剩下的对象。
这一步将确保缩放范围将仅限于您想要在绘图中的对象。
6.过度(可选)．
只有如果文件是:
- 地形基础，或
- 来自Revit等程序的建筑基础
的过度命令将大大降低这两种文件类型的复杂性，以使其更可用。从来没有使用过度土地F/X计划。它会破坏设计元素，例如灌溉管道或植物标签。
运行过度命令删除所有冗余的，重叠的线在一个文件类型上面列出:
- 缩小以看到你的整个画。
- 类型过度，按“Enter”。
- 当提示选择对象，绘制一个窗口以选择绘图中的所有对象。新闻输入．
- 的删除重复的对象对话框将打开。点击好吧．(您不需要更改任何设置。)
7.(仅适用于AutoCAD / F/X CAD 2014及更老版本)下载修复程序以删除DGN线路类型。
您需要从Autodesk下载一个修复程序，以从图纸中删除DGN线类型。在谷歌上搜索此修补程序，并按照说明操作。如果您使用的是2015年或更新版本，则此修复程序将包含在清洗命令，您将在步骤9中运行它。
8.冻结未使用层。
冻结任何层你不想用。
9.清除或PRG所有对象。
运行的清洗命令或土地F/ x独家PRG命令。
清洗
类型清洗，然后按下输入．清除所有对象，包括嵌套项、零长度几何图形和孤立数据(如果可用)。
PRG
如果您想更快地完成Purge过程，可以选择PRG命令，只能从F/X地使用。PRG自动运行本机AutoCAD清洗命令三次，以确保更彻底的清洗。如果希望保留特定项，如行类型，则可能需要使用清洗命令。
运行PRG命令:

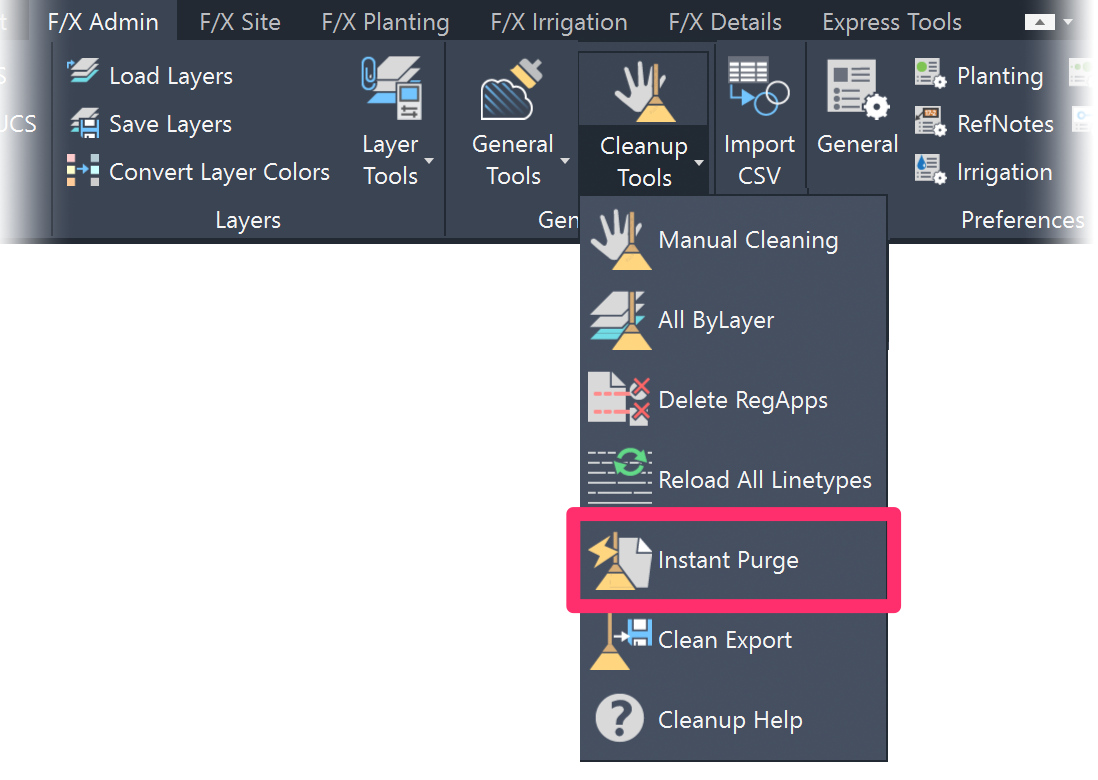

F / X管理丝带,即时清洗飞出
F / X管理菜单,即时清洗选项
管理丝带,即时清洗按钮(只适用于F/X CAD)
或类型PRG在命令行中
快速视频
10.删除已注册的应用(DelRegApps)。
运行DelRegApps命令。此步骤将从绘图中删除无关的已注册应用程序(RegApp)条目。
运行DelRegApps命令:
F / X管理丝带,删除RegApps飞出
F / X管理菜单,删除RegApps选项

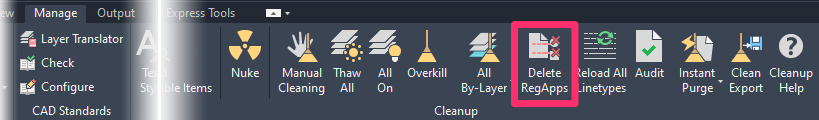

管理丝带,DelRegApps按钮(只适用于F/X CAD)
或类型DelRegApps在命令行中
11.审计。
运行审计命令以纠正错误。运行审计命令:
类型审计在命令行，或
管理丝带,审计按钮(只适用于F/X CAD)
当提示修复检测到的任何错误、类型Y为是的并按输入．
12.导出图纸的干净版本。
导出您的图纸使用我们的清洁导出工具
您可以快速导出一个干净的版本，您的图纸使用我们干净的出口工具:
F / X管理丝带,干净的出口飞出
F / X管理菜单,干净的出口选项

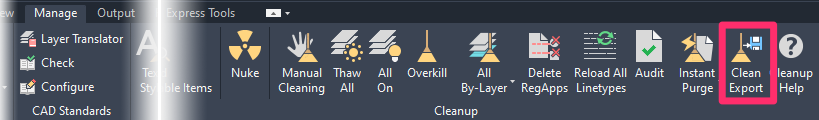

管理丝带,干净的出口按钮(只适用于F/X CAD)
或类型AECTOACAD在命令行中
现在你将有一个完全干净的绘图版本，文件名以清洗，在您最初保存绘图的位置。
得到一个No命令AECTOCAD口信吗?F/X CAD运行正常吗角命令呢?解决方案>
想要手动导出绘图?
您也可以选择完成手动清除导出步骤．
13.关闭隔离文件。
闭上你的检疫文件(在步骤3中创建)而不保存它。
14.重命名干净的文件。
将干净的文件(在步骤12中创建的)重命名为原始的绘图文件名，而不需要(隔离),抹杀在最后。
另一个选择:另一个快速清理图画的方法是使用我们的BatchMan工具。使用清洗+审计选择在多个CAD图纸上应用上面列出的所有清理步骤。例如，如果一个顾问给你一个包含多个Xref文件的大型站点的图纸，你可以使用BatchMan加载所有图纸并执行一次清理过程。
15.打开正确的土地F/X项目。
最后,打开我们的项目工具和开放土地F/X项目这是最初分配给你清理的文件的。该项目现在将被分配到干净的文件。
绘图清理工具
我们已经添加了几个绘图清理工具F / X管理丝带。

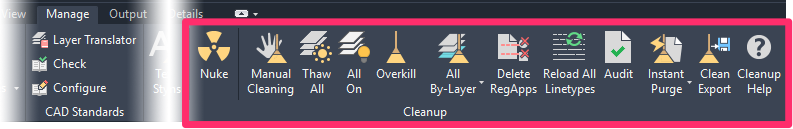

如果你有F/X CAD 2018或更新版本，你也可以在ACAD上使用这些绘图清理工具管理丝带．
