在信息和符号如何显示、它们如何在最终产品中出现以及最终如何绘图方面，绘图的比例起着至关重要的作用。
你永远不需要将土地F/X地块比例设置为1:1。你可以在模型空间中按1:1绘制，但Plot Scale指的是纸张空间的比例，用于文本和舱口的适当大小。
让它成为一种习惯总是设置你的单位和规模之前，你开始工作的图纸。花时间提前计划和设置你的单位和规模将避免未来不必要的压力-更不用说节省你的时间。
规模的概述
快速视频
你的大部分工作都发生在Model Space中。然而，将绘图转换为Paper Space中的视口也很重要。这将允许您在绘制图纸时以一定的比例查看站点的一部分。
请务必检查您的单位是如何在AutoCAD格式-一个重要的考虑缩放。您的绘图可能以建筑或工程单位进行缩放，一个单位是一英寸，或十进制单位，其中一个单位代表一英尺或一米，这取决于您设置的插入比例尺。
通过打字检查你的单位单位在命令行和按下输入．的绘图单位对话框将打开。
检查绘图单位对话框查找您为图纸设置的单元(或发送图纸给您的顾问、同事或客户设置的单元)。
您也可以通过在您的绘图中绘制一条线来验证模型空间中的单元。有关这种有效验证方法的说明，请参阅我们的验证你的单位篇文章。
设置规模和单位
打开我们的规模工具:

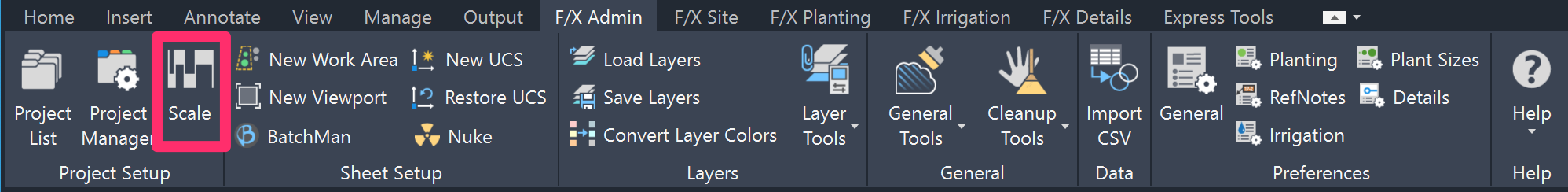

F / X管理丝带

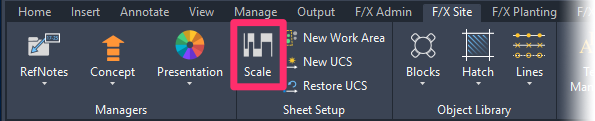

F / X网站丝带
F / X种植丝带
F / X灌溉丝带
F / X管理下拉菜单
F / X管理工具栏
管理数据工具栏
或类型SetDrawScale在命令行中
的情节规模对话框将打开。在这里，你可以设置比例帝国或度规单位。
设定一个比例，然后忘记它;绘图中的所有对象将自动正确缩放。你也可以设置多尺度在一幅画．
英制单位
1.选择帝国选项设置一个帝国的规模和设置您的单位英寸或英尺。
2.如果您选择设置一个帝国比例，您有三个缩放选项。选择三个选项中的一个来设置你的比例:
- 1”= __FT:选择顶部的单选按钮以选择图中1英寸表示的英尺数。在我们的示例中，我们选择了顶部的单选按钮，并将缩放设置为1”= 20英尺(1英寸= 20英尺)。
- __IN = 1“0”:选择中间的单选按钮来选择您的图纸中表示1英尺的英寸数。
- 1 = 1:选择底部的单选按钮以设置实物大小的比例(即，您的图纸中的1英寸在项目现场实际代表1英寸)。
3.使用绘图单位下拉菜单选择之间建筑英寸(例如1英尺6英寸)，小数的脚(如1.5英尺)，或我们调查的脚．
我们建议使用建筑英寸对于细节等项，精度是不可分割的。对于现场平面图，大多数承包商不能精确到1/16英寸，例如，我们更喜欢这样小数的脚．然而，您的选择将取决于您的个人偏好和/或您的办公标准。
美国调查尺(2018年新设置)
我们增加了一个新的设置我们调查的脚到情节规模对话框作为额外的绘制单位选项为英制单位。
此设置仅适用于AutoCAD或F/X CAD版本2017及更新。如果您计划与拥有超过2017年的AutoCAD版本的用户共享文件，请记住，当您的文件插入以这些版本打开的图纸时，将不会自动正确缩放。
那么，这个设置是什么，为什么需要使用它?
1959年的一项国际协议将“国际脚”的长度精确地定为0.3048米。美国测量英尺修正了这个估计，使其更接近0.3048006米。如果你需要处理特别大的站点引用国家平面坐标系统(SPCS)，甚至GPS坐标，美国测量英尺提供比十进制英尺更多的精度。多多少?每200英里的差距超过2英尺。我们所看到的绝大多数基于spcc的图纸都是距离0,0超过300英里的站点的计划。这就是为什么我们强烈推荐使用我们调查的脚设置如果你使用SPCS坐标。
最后，这种新单位类型的一个额外的副作用是它不兼容2007年的代理对象-一个常见的来源画腐败．如果你一直遭受不必要的缩放图纸由于-DWGUNITSBug，这个设置是另一个解决问题的方法。
公制单位
1.选择度规选项设置公制刻度，并设置您的单位米，厘米，或毫米。
2.如果你选择设置a度规比例，你将根据比例设置比例:
- 如果您选择顶部的单选按钮，那么您可以使用下拉菜单来选择绘图中对象的大小与您正在设计的实际对象之间的比例。在我们的示例中，我们选择了顶部的单选按钮，并将缩放设置为1：20．因此，我们绘制的对象将代表其大小的20倍的对象。
- 1 = 1:选择底部的单选按钮以设置实物大小的比例(即，您的图纸中的1厘米在项目现场实际上代表1厘米)。
3.使用绘图单位下拉菜单选择之间米，厘米，或者毫米．
AutoCAD在设计上被认为是“无单位”的。在AutoCAD中线的定义通常是这样的0 0 - 10 10在这种情况下，这条线从坐标0,0延伸到坐标10,10。注意没有指定单位-只是数字坐标。所以不管你怎么改变画图的单位，直线仍然会从(0,0)延伸到(10,10)具有讽刺意味的是，“无单位”并不是这样的。事实上，事实恰恰相反;它很难被设置成单位类型。这对于作为设计师的你来说意味着什么?你必须非常认真地确认单位。
在纸空间视图中设置比例
你也可以使用我们的缩放工具来设置纸张空间视图的绘图比例。
要在纸张空间视图中设置比例，请在视图中单击使其激活。
选择没有从显示锁定菜单的属性面板。
视口将被解锁。
在视口中居中你的视图，并确保它被设置为1:1的比例。然后可以使用规模工具组的规模视窗。
您将被问及是否想要缩放活动视口。点击是的．视口将按你设置的那样缩放。
再次将视图居中，注意不要放大或缩小。
在视口仍然活动的情况下，选择是的从显示锁定菜单。
视口将被锁定。
少有扩展
在2015年之前，缩放对话框包含一个选项使用缩放少有．
我们发现，对于错误地选择了这个选项的许多用户来说，注解式伸缩造成了很大的问题。
因此，我们去掉了少有扩展选项。注释式缩放现在可以作为键盘命令使用:LANDFXANNO．
的少有扩展选项在缩放对话框中不再可用。
只有当你想在多个尺度上显示你的计划时，你才应该使用注解式伸缩。
如果您不需要在多个刻度上显示您的计划，一个更好的做法是在放置标签之前定义您的刻度。将来，如果您不准备为同一个站点准备多个缩放视图，那么就没有理由使用注释式缩放。你可以完全避免这种选择——以及它可能带来的所有潜在麻烦。
想知道为什么你不应该使用注释尺度的更多原因吗?在>找到答案
打开/关闭注释缩放
如果您仍然想使用Annotative Scale，请键入LANDFXANNO在命令行中并按下输入．下面的对话框将显示标注缩放当前是打开还是关闭。如果“标注缩放”已打开，单击是的把它关掉。反之亦然。
想要在种植和/或基地孵化中使用标注尺度?这是如何．
重新调节对象
如果出于某种原因，您决定在项目周期的后期更改标尺，您总是可以通过检查来手动更改标尺重新调节对象．
注意，此选项只会将对象从当前缩放到您设置的新缩放。如果选择此选项时不更改比例，绘图中的对象将不会重新缩放。
的重新调节对象选项现在将在你的图纸中的多领导者(MLeaders)工作。
在改变比例后纠正你的绘画对象的比例
改变比例不会改变你画中已经存在的对象的比例。因此，如果你改变你的比例，你将需要纠正所有植物的比例，参考注释，和任何其他物体，在你改变比例之前在图纸上。
以下是如何纠正现有对象的比例:
选择一个过大或过小的对象。
右键单击所选对象，并选择选择相似的从打开的菜单中。
改变尺度属性面板到你的新秤。
新的比例将适用于所有选择的对象。(你可能需要重复这些步骤几次来重新缩放所有现有的对象，但这比一个一个地重做要快。
为了将来的参考，这是一个很好的机会来记住为什么在开始绘制之前设置比例是如此重要:这样你就不会遇到这样的问题!
标度与单位理论
规模可能是一个令人困惑的问题。以下是一些建议:
模型空间没有比例(或者它是按全比例绘制的)，比例并不重要，除非你想输入文本、尺寸(需要文本和箭头大小)、标注、孵化模式等，或者只是想绘制它。在这些情况下，规模(特别是情节规模)变得非常重要。绘图比例尺将决定您如何在纸空间布局选项卡中绘制模型空间。
米制单位的图纸非常简单。在绘图单位对话框(通过键入单位(在命令行中)单元类型用?来格式化十进制单位插入规模-或一个AutoCAD单元被理解为-设置在米．而你可以格式化你的单位和设置比例毫米在模型空间，这是不可取的规模和数学要求的现场工作。如果您从其他来源收到单位类型设置为毫米的CAD文件，您最好将平面图减少1/1000，并将单位重新格式化为米。然而，这是你的选择。
与英制单位，你会设置单元类型要么建筑或工程．的插入规模应设置为英寸对于每一个单元类型。土木工程师和测量员的一个常见做法是设定单元类型到十进制，然后插入规模来脚．在本例中，一个AutoCAD单元被假定为一个英尺)。
在某些情况下，您不知道绘制单位，这将影响如何设置比例。在这种情况下，您可以假设它们设置正确。帝国的计划提供了两种可能的选择:
- 十进制单位，常用于土木工程师和测量员。在这种设置下，一个AutoCAD单元被理解为代表1英尺，即使AutoCAD单元在技术上是无单位的。这个设置对于各种民用或测量功能来说非常方便，因为当输入距离或方向的数字时，它不需要你输入单位符号(')。
- 工程或建筑单位(帝国单位)，经常，虽然不总是，被建筑师和许多景观建筑师使用。这是一个AutoCAD单位表示1英寸，工程用十进制英寸表示(例如，10'-4.625 ")，建筑用英尺和英制英寸表示(例如，10'-4 5/8 ")。
- 这些设置通常会导致办公室混乱。民用通常会给建筑建筑师一个十进制单位的场地基础，建筑师将建筑单位的场地基础扩大到12倍，然后再以建筑单位的形式给景观设计师这个场地基础。景观设计师现在必须与民用协调，但他们使用不同的单元。所有这些交互都需要仔细注意绘图的单位。
当您第一次从别人那里收到站点规划时，您通常需要手动设置单元。使用AutoCAD距离命令(工具/查询/距离)测量已知长度的物体，如门或停车位。然后在AutoCAD命令行中确定距离，注意单位。在AutoCAD命令行中测量门的一些结果组合可能包括:
- 距离= 36.0:这个计划是为小数单位(我们知道这个是因为数字后面没有单位)。然而，36.0对应一个36英寸的门，一个单位应该代表1英寸。单位被格式化不正确，你可以设置单位(格式/单位)小数要么工程或建筑(帝国单位)。
- 距离= 3.0:这个计划是为小数单位(同样，我们知道这是因为数字后没有单位)，3.0将对应一个36“门小数一个单位代表1英尺。这个平面图上的单位是正确设置为十进制单位。
- 距离= 3”:这个计划是为帝国单位，但应设置小数，所以一个单位代表1英尺。单位被格式化不正确，你可以设置单位(格式/单位)帝国来小数．
- 距离= 3 ' 0”:这个计划是为帝国部队制定的正确的．
