用作“绘图中的绘图”功能，单独的工作区域有助于您在不留下绘图的情况下执行许多重要功能。工作区域允许您：
- 创建种植，灌溉或硬景计划，该计划仅显示绘图特定区域中的项目
- 设置独特的鳞片
- 执行错误检查
插入工作区域将在您定义的区域周围放置可见的边界。您将能够执行功能或允许绘图设置唯一地在该工作区域内发生。
工作区域用非绘图线绘制，并且从一个到另一个线的线条颜色会略微不同，以便将它们彼此区分开。
创建工作区域的优点
快速视频
您可以在不同的工作区域中控制的功能包括:
为您的绘图的特定区域提供计划
类似于工作表定义，您可能希望创建整个计划并运行植物，灌溉设备，站点对象，参考音符等的时间表，例如：
- 项目的特定部分或阶段
- 现场外和现场改进
- 工作范围要求(例如，指定为包含租户改善的某些区域，根据一般合同规定的其他区域，等等)
了解如何使用“工作区域”将项目时间表限制在绘图的特定部分。参见我们的文档:
规模
您可以为不同的工作区域设置不同的比例。这些区域内的对象将自动应用正确的比例。
错误检查
如果您有一个非常大的项目，您可能希望一次在一个区域中检查错误。这可以适用于植物标签或灌溉管道等物品。
UCS控制
您可以使用用户坐标系（UCS）设置网站的查看，并在任何工作区域完成工作时允许自动控制UC。
例如，您可能正在覆盖城市街区的大型公寓项目。您将从四条街道上查看此项目，从而为每个工作区域查看不同的网站。使用我们的UCS工具。如果已定义工作区域，您将使用Pickbox确定哪个工作区域适用于哪些UC。现在，当在特定工作区域完成任何工作时，UCS将是管理方向。
创造一个新的工作区

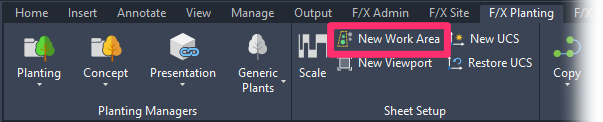

打开我们新工作区域工具：

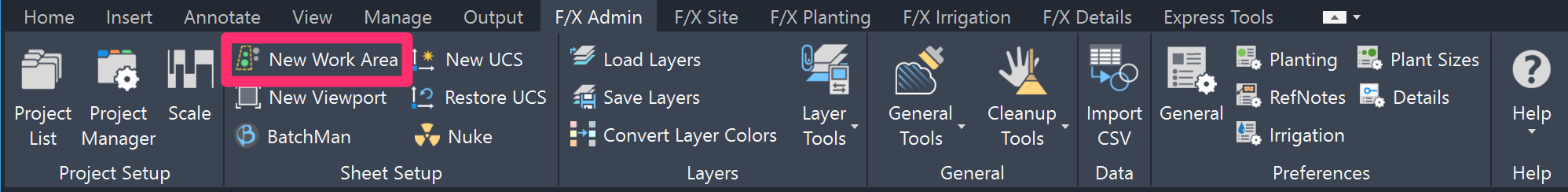

f / x admin丝带，新工作区域按钮

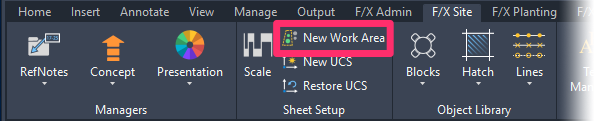

F / X网站丝带，新工作区域按钮
f / x种植丝带，新工作区域按钮
F / x灌溉丝带，新工作区域按钮
f / x admin下拉菜单
f / x admin工具栏
管理数据工具栏
或类型defineworkarea.在命令行中
这工作区域对话框将打开。
笔记：工作区域的名称本身就是至关重要的，但它可以依赖于：
- 建筑阶段。
- 详细的区域。
- 现场/非现场改进。
- 租户改进和开发商改进。
- 建筑的替代品。
- 临时名称。例如，您可以使用工作区域来执行大站点的错误检查，删除工作区域，并添加新的。
将工作区域放在绘图中
创建并命名工作区域后，命令行将提示:第一点[选择]。
单击绘图中的位置以开始定义工作区域。
然后命令行将提示：下一点[窗口]．您现在可以用以下两种方式定义工作区域：
- 继续单击图纸中的点以手动定义工作区域的边界。类型C来关闭完成工作区域后的工作区域。
- 类型W.为窗户．选择此选项后，在绘图中移动光标将创建一个矩形，随着继续移动光标，矩形的形状和大小将发生变化。单击以设置矩形的相对角，它将成为您的工作区域。
您输入的名称将自动出现在新的工作区域旁边，名称和边界将出现在非绘图层L-WORK-AREA上。
在右边的示例中，我们创建了两个工作区域:后部和正面．
较大范围的项目通常需要隔离工作区域。有几种可能的原因，可以出现对工作区域的需求：
- 该项目很大，如整个大学校园。创建工作区域，以隔离不同的工作领域，如不同的校园等。如果您愿意，您现在可以执行错误检查和放置种植或灌溉时间表。
- 该项目是一个丛林，在大面积上种植。创建工作区域只是在继续前进到另一个区域之前在某个区域进行错误检查植物标签。
- 该项目包括在几英里长的蜿蜒道路上进行街道改进。随着道路的变化方向，您需要以不同方式对网站的UCS视图定位，因此它将符合您的纸张布局等更好等。创建不同的工作区域并使用新UCS定义只适用于特定工作区域的UCS。您现在可以使用恢复UCS.然后单击工作区域。如果您这样做，您将自动定向到该工作区域的UCS，并且您将在该工作区域缩放范围，以便在其中进行查看和工作。
- 该项目有不同的规模，如细节区域。在细节区域周围创建工作区域。当您定义一个比例时，您将能够选择一个工作区域。现在工作区域内的任何对象都将自动缩放到定义的比例。
- 工作区域。您现在可以使用计划来隔离每个区域的工作量。
- 该项目有租户改进和整体改进。在一个计划上完成设计工作，并简单地定义哪些区域负责哪些职责。时间表、规模、UCS和错误检查将尊重工作区域。
- 该项目有施工阶段，或者有备用交替。完成一个图形上的所有设计工作，然后创建工作区域以定义阶段或替代方案。您可以始终运行计划以定义所有工作区域中的工作范围，然后根据需要擦除并重新定义它们。因此，如果基础出价和每种替代方案具有一定的预算，请根据需要完成设计工作，然后继续调整工作区域边界以适应预算。
忽略工作区域
您的绘图中是否有工作区域，但在提示时，您希望忽略它们？大多数工作区域命令都包含一个选项<整个绘图>．右键点击或者按输入选择此选项并忽略工作区域。
工作区标题是多层员（Meleaders）
工作区域标题现在是Mleaders的框架，让您在编辑和移动它们方面更多控制。有关Meleaders的更多信息
如果“工作区域”的标题已经丢失或删除，现在可以编辑工作区域并立即替换标题MLeader。
嵌套工作区域
为了响应客户端请求，我们已添加创建嵌套工作区域的功能 - 即工作区域内的工作区域。我们的日程表工具（工厂日程表，灌溉计划，参考说明时间表等）现在将识别这些嵌套工作区域内的对象。
规模工作区域
您可以在创建时为工作区域分配绘图标度。您还可以选择以后设置规模编辑工作区域．
在创建工作区域的规模时，单击“绘制规模按钮在工作区域对话框。
我们的规模工具将打开，您可以为工作区域设置您所选择的比例。
如果您为从整体图纸的比例不同的工作区域设置规模，则会看到其标题中的规模。
在我们的例子中，我们为两个Work Areas设置了以下比例:
- 后部：1“= 20”（1英寸= 20英尺）
- 前：1“= 10”（1英寸= 10英尺）
您为工作区域设置的比例将自动应用于您在该工作区域完成的任何工作。
当你在纸张空间视图中设置工作区域的比例时，你设置的比例应该与你为该视图设置的比例相匹配。工作区图层后缀
这新工作区域对话框包括可选的层后缀环境。如果您选择将图层后缀分配给工作区域，则随后放置在工作区域中的所有对象将具有添加到其图层名称的后缀。这些包括植物，植物标签，任何块或舱口，灌溉部件，甚至在工作区域内汲取的灌溉管道。

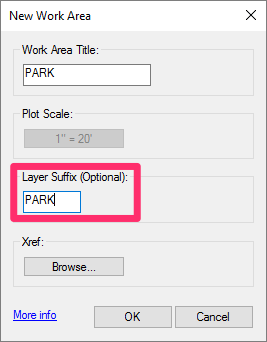

在此示例中，我们将输入图层后缀公园我们也命名了一个新的工作区域公园．
因此，将来将在此工作区域内放置的所有对象都有后缀-公园添加到图层名称。此功能使得在该特定工作区域内定位图层非常容易。如果您发现自己想要对工作区域内的对象执行动作 - 例如冻结或锁定图层 - 此功能可能会非常方便。
例如，任何放置在Work Area内的树都将在该层上LP-Tree-Park．(树通常在图层上LP树．）
在工作区中创建对象的图层现在会在图层属性管理器中显示为独立的图层，在它们的名字后面加上后缀。这种划分使定位和冻结层(例如，在工作区域内)变得容易。
图层后缀只会在工作区域被创建和放置后自动应用于放置在工作区域内的对象。如果您在现有对象周围绘制工作区域，您可以使用我们的匹配植物和匹配属性工具将后缀应用于在工作区内的块和舱口。
相关的与灌溉相关项目现在支持工作区层后缀设置：
- 管件
- 我们的绘制管道功能(例如，绘制横向和绘制主线）
- 管道标签
为现有对象添加图层后缀
如果您创建工作区域并围绕计划中的现有对象绘制它，则需要采取一些额外的步骤来将图层后缀应用于这些对象。在此示例中，我们将在图纸中绘制一些现有树和其他对象的工作区域。
因为我们在现有对象周围绘制了新的工作区域，所以这些对象将保留其原始图层名称（没有后缀），直到我们一次手动将它们应用于一种类型的对象。此过程适用于所有块和舱口，包括植物，参考笔记，灌溉设备和“愚蠢”站点块，如计划图形和高程图形。
首先，使用我们的匹配植物工具要在工作区域中选择一个对象并将该对象的副本放置在同一工作区域中的任何位置。在我们的示例中，我们将使用匹配植物复制我们的一个树并将副本放在侧面 - 注意将其放在工作区内。
由于我们在创建工作区域后将其放置，因此副本将自动将新图层后缀应用于它。
现在打开匹配属性工具并选择你刚刚放置的对象的副本(在我们的例子中，树)作为“源对象”。
您现在可以绘制一个窗口，以在工作区域内选择与“目标对象”相同的树木，以带上复制对象的属性 - 包括图层后缀。由于匹配属性仅调用所选的确切对象作为“源对象”，所以窗口可以包括其他对象。该属性仅适用于与“源对象”的相同类型的对象（在我们的示例中，特定种类的树）。
在将副本的属性应用到其他副本之后，不要忘记删除该副本。
您现在可以在工作区域中对彼此的对象重复这些步骤。（当然，您可以通过首先创建工作区域然后放置在其中的对象来保存自己这些步骤。
隔离工作区并将其附加为外部引用(Xrefs)
我们的新工作区域工具可以轻松地隔离工作区域，将其作为单独的文件保存为单独的文件，并将XREF返回到您的绘图中。此功能是一种方便的方式来通过保持工作区域彼此分开来保持您的图纸。
在大多数情况下，您将保存全部你的工作区域到一个单独的文件。然后，您将该文件Xref到站点计划、灌溉计划、种植计划、排水计划、应急访问计划等。然而，这个功能也允许一些很酷的变化。例如，你可以有一个Xref包含所有的工作区域表格（你主要是在做的）。但是，如果需要，您可以具有第二XREF，如图1所示的阶段1到3，如有必要，如果有必要，您可以在两个XREF之间分离/重新连接以实现不同的结果。
首先，画出您的工作区域，确保您在世界坐标系（WCS）中。
您可以应用WCS到您的图纸快速打开我们的恢复UCS.工具，选择<世界>,点击好的。
接下来，隔离要保存到单独的文件和XREF的任何工作区域的图层。
如果您使用我们的情况，您可以轻松地隔离一个或多个工作区域的层层后缀特征。
使用帖子块（WBLOCK.） 命令选择工作区域并将其保存到单独的文件中。
将工作区域附加回绘图作为XREF，打开新工作区域工具,然后单击浏览．

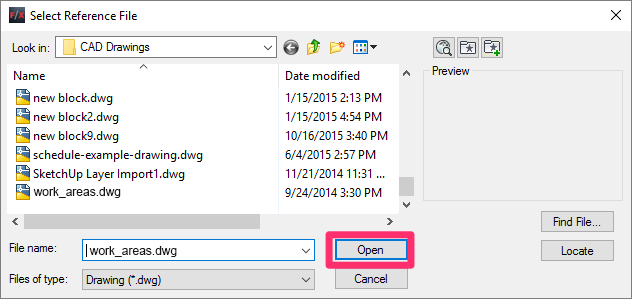

浏览到刚刚使用的DWGWBLOCK.工具，然后单击打开．
您的工作区域现在将作为XREF附加到您的绘图中。
编辑工作区域
您现在可以使用我们的编辑对象工具编辑已分配给工作区域的数据。

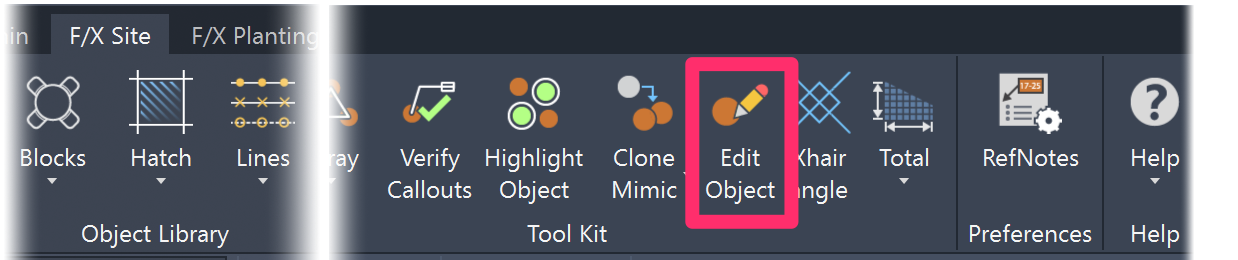

打开编辑对象：
F / X网站丝带，编辑对象选项
类型fx_objinfo.在命令行中
F / X网站菜单,编辑对象选项
选择要编辑的工作区域。您可以选择工作区域边界或其呼叫。

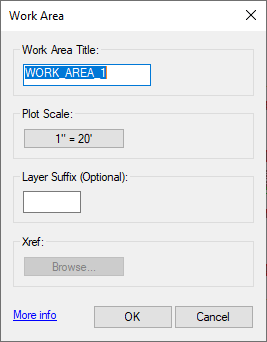

这工作区域对话框将打开，您可以进行任何必要的更改。
替换一个丢失的MLeader工作区标题
如果缺少工作区域的Mleader标题 - 例如，如果您移动标题并丢失它，或者在图纸之间复制工作区域并忘记复制标题 - 您可以通过简单地编辑工作区域自动替换它。
请注意，我们不建议在图纸之间复制工作区域的做法。相反，我们建议使用XREFS的工作区域．

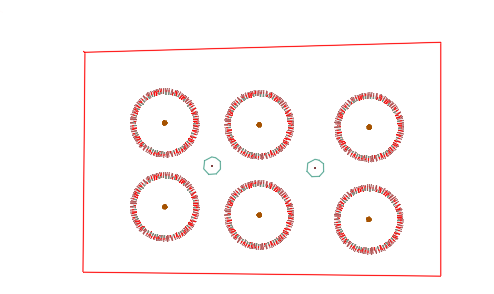

在本例中，我们将使用编辑对象工具选择一个缺少MLeader标题的工作区域。

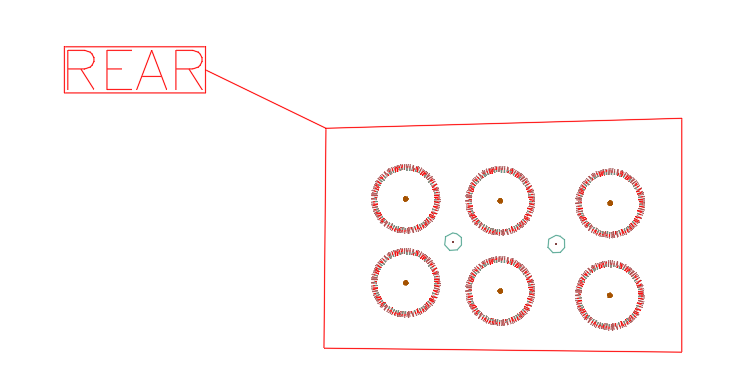

在我们结束工作区域对话框，更换了Mleader标题 - 我们实际上是否对工作区域进行了编辑。
如果工作区域标题在您不想要它的位置显示，您可以轻松抓取它并将其移动到您选择的位置。
UCS的工作领域
一旦您确定了一个或多个工作区域，光标将在打开我们的时候转入挑选箱UCS定义工具。您可以选择工作区域，或右键单击以设置整个站点的UCS定义。如果选择工作区域，则将缩放扩展到该工作区域，并且在您定义的情况下将设置UCS。
工作区域和舱口
一旦50%的舱口边界点在工作区域内被发现，该舱口的100%将被计算为位于该工作区域内。
我们的软件目前不允许您在多个工作区域之间拆分单个宽盖。以这种方式分裂舱口是不可能的，原因不可能 - 主要是因为这样做的唯一方法是将每个舱口转换为区域对象，然后对工作区域执行联合并减法，以便确定内部的区域与舱口外。
此过程可以失火，因为并非所有舱口都可以转换为区域对象。允许分裂舱口将要求软件以某种方式突出显示这些区域以提醒用户。但更重要的是，转换到地区和联盟/减去的过程需要时间。对于具有数百个区域的复杂设计，可以轻松地将计算机剔除几分钟。虽然某些用户愿意接受那次击中，但我们觉得电脑完成做出任何事情的约7秒的可接受范围是一个超出它的一点。
更重要的是，将作业划分为区域或阶段通常与关闭或半调当前视口之外的对象的愿望相一致。为了做到这一点，您需要将舱口画成两个独立的舱口，或者简单地将它分成两部分。
需要将孵化区域分成两个或更多个地区？你可以很容易地用我们的多迪维德工具。
我们还建议避免有工作区域和孵化界界限。共享边界可以防止舱口在工作区域内正确计算。
XREFS的工作区域
快速视频
我们的软件识别工作区域内或Xrefs。这意味着你可以运行一个计划，包括植物，灌溉设备，或工地设施的工作区域内存在的文件，你已经附加到主图纸。当您去生成您的时间表时，您可以简单地在您的Xrefs中选择单独的Work Areas，就好像它们在当前的绘图中一样。如果您选择所有工作区域，XREFS中工作区域内的LAND F / X对象将包含在计划中，就好像这些工作区域在主图中一样。
有关更多信息和具体说明，请参阅我们的XREFS的工作区域页。
相关网络研讨会
- 使用工作区：工作区域提供了组织日程安排，尺度，层和用户协调系统（UCSS）的完美方法。无论您是否需要在日程表中分开阶段或以不同的规模和视角显示区域，您需要知道如何操作工作区域。（1小时2分钟）
- 共同的土地f / x问题：这个网络研讨会涵盖了我们一些较小的工具，包括工作区域。（1小时）
故障排除
问题：您的工厂日程表或灌溉时间表无法识别工作区域，或者在图中显示所有植物或灌溉设备，以外的是特定工作区域中的植物或灌溉设备
问题：您放置了一个仅显示一个工作区域的内容的计划，您希望更改计划的名称
问题：您在工作区域内放置标注或植物标签，并为其分配了UCS，标注与该UCS对齐，而不是与WCS对齐
问题：您无法创建或放置工作区域
问题：表示法在引用特定工作区域的参考说明计划中未显示出符号。
问题：在与工作区域的图形中放置时间表时，“找不到工作区标题”错误消息
问题：您希望创建一个按计划中的部分或全部工作区域分类的计划-植物、参考说明(RefNotes)或灌溉计划
