的核武器工具可能是我们软件中最有价值的特性。我们开发它来自动化绘图清理过程-保护绘图免受腐败的关键部分。
如果您正在阅读此页面，您可能会经历绘制腐败 - 大多数技术支持问题的原因我们的支持团队每天都看到。即使您的顾问，客户和同事始终如一地提供优质的CAD图纸，它始终是通过其他用户提供的任何DWG文件进行抗坏腐败的好主意。清洁图形是手段，非常简单地，在CAD工作时吹出更快的性能和更全面的效率。
请注意，我们的软件不会导致或传播损坏 - 我们只需帮助您检测并消除它。
绘图清理：以自己的风险忽略！绘图清理需要时间——这是无法避免的。此时此刻，您需要做出一个简单的决定:花一些时间来理解和实现绘图清理实践，或者花更多的时间在更不合时宜的时刻来处理重新创建整个绘图。选择权在你。
看到我们的核武器工具和其他绘图清理工具在行动!看看我们设计F / X概述网络研讨会。我们的绘图清理工具的演示在视频的20:35开始。
在绘图上运行核武器工具之前阅读本节
不要nuke你自己的图纸。的核武器工具旨在通过删除布局选项卡并将所有内容设置为Bylayer以及其他操作来清洁XREF。因此，它将删除自己的工作图中的几个关键项，但使XREFS更具可用性。
我们的核武器工具是对抗腐败的宝贵盟友。然而，为了成功地清理图纸，核武器执行一些您应该了解的行动。我们强烈建议采取一些预防措施，以避免在卷画时失去工作：
布局标签
的核武器工具将从图形中删除所有布局选项卡。如果您希望保留任何布局标签，则可能需要手动清理图纸而不是使用核武器工具。将来，确保将每个床单保存在自己的单独图形中。然后运行核武器在Xrefing它们之前，先在那些图纸上使用工具。
用户坐标系（UCS）
使用核武器工具将把该文件还原为世界坐标系统(WCS)。它将关闭并删除任何活动用户坐标系统(UCS)以及DVIEW扭曲。
对于您要“保存的任何UCS，绘制从0,0所代施的行。那么你可以创建一个新的UCS使用此行作为指南。确保您在要保留的每个UC中重复此步骤。
层数
任何层数已经删除了已应用于绘图。您可以轻松地使用我们的任何层状态返回清洁文件负载层状态工具。
图纸比例
将删除在图中设置的任何比例。您可以轻松地将缩放设置为您使用的位置规模工具．
项目土地F / X
干净的文件将失去与分配给原始文件的Land F / X项目的关联。您可以通过以下步骤轻松将项目重新分配给清洁文件打开现有项目．
代理对象
的核武器工具将从图形中删除所有代理对象。我们正在研究工程核武器尽可能将代理对象转换为非代理。如果您的绘图包含您需要的代理对象，请使用EXPORTTOAUTOCAD在Nuking之前对文件执行命令。一旦你运行了这个命令，你应该能够Nuke这个文件。
命名图文件
确保正确命名绘图文件，避免特殊字符和符号，如括号，逗号，感叹号和问号，@和$符号…这样的例子不胜枚举。这些字符(和其他字符)可能导致核武器出错退出的工具。而如果在使用核武器工具，验证绘图文件不包含特殊字符。
别慌!都在隔离文件里!
即使在clean文件中保留这些项有困难，您仍然可以访问隔离文件创建的核武器工具。
描绘腐败和清理
的核武器工具是一组特定的绘图清理步骤，可以防止和正确画腐败．看到我们的清洁图纸和XREFS页面指令。
我们还概述了一系列的最佳实践防止未来造成腐败．我们强烈建议将这些步骤作为您的最佳实践的一部分，供任何在您的办公室打开一幅画的人使用。请花几分钟让自己熟悉这个重要的过程。它可以为你节省几个小时甚至几天的工作损失!
直接从Land F/X客户那里听到:
“这个问题确实与损坏的图纸有关，你提出的解决方案没有解决问题，但Nuke工具解决了。不幸的是，我们不得不重做大量的工作，但一个腐败的绘图只是。你的建议很有帮助，让我走上了正确的道路。”
布鲁斯卡特
威斯泰克灌溉系统有限公司
核工具概述
在运行之前核武器工具，保存绘图和分离所有的Xrefs.．也保存这些文件。你需要运行核武器工具，每个Xref单独。
打开要清洁的文件。然后打开核武器工具：
F / X管理丝带，核武器按钮
F / X管理菜单
F / X管理工具栏
管理员设置工具栏
或通过打字核武器在命令行中
的核武器对话框将打开。
注意:仔细阅读此对话框。它列出并描述了具体操作核武器工具将在图纸上执行。
的核武器工具自动运行以下绘图清理操作:
1.另存为…：当你Nuke，原始文件(你当前打开的)将被保存为检疫文件。此文件将保存在当前保存原始文件的同一个文件夹中。它将具有与原始文件相同的名称，但带有单词检疫在文件名的末尾。
2.审计:的审计命令定位并更正图中包含的所有错误。
3.清洗:的清除所有命令将运行三次，而不是一次。这将删除过多的RegApps，重置比例列表，删除DGN线型，并删除所有代理对象。换句话说，它通过消除所有额外的和不必要的元素来“清理”绘图，这些元素以前增加了文件大小，降低了性能。
4.所有Bylayer.：图中的所有实体，包括块中的对象，将被设置为颜色随层和线型随层．这将允许您更容易有效地在层内工作。
5. WBLOCK /保存新：的WBLOCK命令将被应用于绘图中所有层的所有可见对象，并将它们一起保存到一个新的、清理过的文件中。这个新文件也将被保存在原始文件所在的同一个文件夹中——以及检疫文件已保存。
耐心核武器工具清理图纸。这个过程通常需要几分钟。
一旦核武器工具完成它的工作，你会有两个文件打开在你的桌面上。一个是检疫文件，一个是新的，干净的图纸。新文件将具有与原始图纸相同的文件名。(也就是说，它不包含单词检疫．)您可以安全地关闭这两个文件而不保存，因为两者都将自动保存。
如果您需要参考原始图纸的任何原因，您可以打开检疫文件。但是，您在绘图上所做的任何新工作都应该在更新的、清理过的文件上进行。我们建议保存检疫把文件放到一个新的位置以避免混淆。我们不建议删除此文件，因为您将来可能需要引用它。
如何使用核武器工具

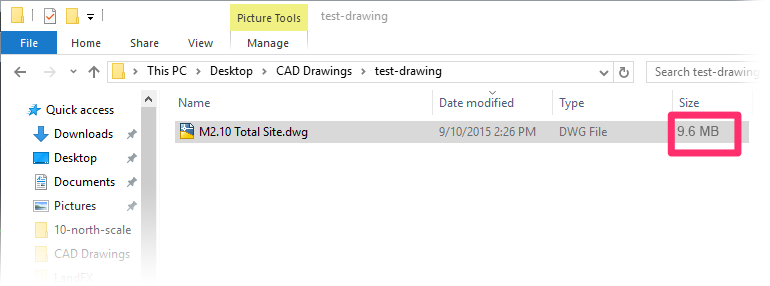

在下面的例子中，我们将打开绘图M2.10总网站，我们目前已保存在该文件夹中示例文件夹．请注意大文件大小（9.6 MB） - 一个文件的良好指示器，其中包含一个不必要的代理对象和其他损坏因素。
如果您打开此大小的文件，您会注意到它需要长时间才能打开。除此之外代理信息将打开对话框并显示大量代理对象。
虽然腐败的文件不会始终慢慢打开，但是代理信息对话框可能不总是弹出时，您打开它们，两者都是良好的指示需要清理的损坏文件。
因为你即将使用使用的文件核武器工具，您不需要担心这个对话框。只需关闭它或单击好的．如果它在你打开文件的第一个地方弹出，对话框将关闭，你现在可以访问核武器工具。
打开核武器如上所示的工具。
的核武器对话框将打开。
仔细阅读此对话框。它列出并描述了具体操作核武器工具将完成在图纸上。
一旦你阅读并理解了当你使用Nuke时将发生的行动列表，点击好的．绘图现在是对的！
的检疫文件已自动保存关闭并关闭。您目前看到的文件是新的清理文件。您现在可以在此新文件中开始工作，并在必要时XREF进入另一个文件。
ByLayer设置注意事项
没有设置任何内容的文件Bylayer.几乎不可能合作。例如，如果您需要在绘图中修改线型分配时，您需要能够在此处执行此操作层调色板。
像这样，核武器是执行适当的CAD标准的一部分，并通过运行我们的fx_gobylayer.命令。
一些设计师和公司坚持将线类型分配给单个线，而不是在ByLayer中工作。如果你的公司或其他提供图纸的公司是这种情况，你就需要在销毁这些图纸之前对它们进行“预处理”。这意味着手动修复这些线条，并确保图层有适当的线型分配。
我们强烈推荐在ByLayer中工作。网上有大量的讨论和资源表明，任何偏离ByLayer的内容都是不可接受的。
重要:记得重新分配正确的土地F/X项目到清洁文件
现在您正在一个新文件中工作，不要忘记使用我们的项目工具打开项目最初分配给你清理的文件的。该项目现在将被分配给干净文件。
那么，最初的绘图文件去了哪里?
当我们打开例子文件夹(保存原始文件的地方)，我们可以看到文件夹现在包含同一个绘图的两个版本。原始的、损坏的文件现在被标记检疫．
“隔离”文件名将包括数字后缀(如有必要)，以确保它仍然是唯一的文件名。
新文件也保存在我们的文件夹中。这是具有相同原始文件名的清除绘图。在我们的示例中，新文件的大小是一个更加易于管理的1.7 MB。当您对图形进行更改时，请确保将它们置于此新文件。
保留原始文件，以防您需要它，我们建议您不要保存检疫文件。相反，只需关闭它而不保存更改。
XREFS，表文件和详细信息
Xrefs和表文件
的核武器工具旨在一次在单个孤立的文件上工作，这是删除错误的最佳方法。它意味着专门用于顾问图纸，XREF和基础文件 - 没有在您完成后的图纸上的图纸上。
此工具需要清除所有布局选项卡。因此，小心运行核武器在绘图文件上的工具，它具有所有表格上的所有工作表，或者在附加外部引用（XREF）的文件上完整路径．
否则，您可以将每个文件一次一个复制到隔离文件夹中，并在那里销毁它。然后将干净的版本复制到一个post-Nuked(去污染)文件夹，准备使用。
为了使清理过程正确工作，您的每个表需要在不同的绘图中。有关使用表格的更多信息，请参阅我们的表设置指令。
细节
你清理了所有文件和Xrefs了吗RegApp不断弹出警告?你可能在这张图里有细节。如果是这样，你需要编辑每一个细节图纸和核他们以及。
将来，绝对有必要对所有Xrefs实施隔离流程，并将它们彻底清除到生产图纸和细节中。一旦损坏不仅蔓延到整个绘图集，而且蔓延到所有相关的细节，您就没有时间去修复这些类型的问题了。请参阅我们的建议阻止XREFS和其他图纸中的腐败．
Nuke工具和地理位置
如果绘图具有分配给它的地理位置(geolocation)，则需要在运行核武器工具。
当您打开绘图时，请确保在选项对话框中,打开和拯救标签：
- 命令调用
- 不显示代理图形
你可以打开选项对话框中输入人事处在命令行和按下输入．
若要从绘图中删除地理位置，请键入盖帽在命令行和按输入．
一旦地理位置被删除，就应该能够核武器它成功。
不想删除地理位置？用我们手工绘制的清理代替步骤。
nuking不会做什么
的核武器该工具旨在“清理”来自同事、客户和其他顾问的文件中的代理对象和其他项目。它并不是为了解决一般的文件问题。
荒谬的旧绘图文件?核运行缓慢，没有完成，或破坏AutoCAD?
有些顾问比其他顾问更好的工作流程。我们谈到了努力尝试核查顾问的客户的客户，只发现绘图文件为10或12岁，甚至更旧。如果是这种情况，您几乎可以保证顾问在几年内没有更新他或她的方法。如果核武器工具运行缓慢或崩溃AutoCAD．(如果一个顾问给你发送了一个几年前创建的文件，你可能希望对从他那里收到的每个文件采取这些预防措施。)
更多有关绘图腐败和DGN线型的信息
你是否在寻找一个更深入的看看如何核武器工具工作与线型?想知道什么DGN线类型实际上是和为什么他们不好绘制文件?看看我们的文章Nuke工具和DGN线型．
看到我们的画腐败解释页获取有关什么绘图损坏是以及它对绘图文件所做的详细信息。
