将块保存到我们的系统中(保存块)

    想在你的图纸中使用你自己的植物符号或场地美化街区吗?将它保存到我们的软件在几秒钟内使用保存块工具。保存块快速抓取块 - 甚至线路 - 并将其保存到我们的块文件夹系统中。此方便的工具还会创建已保存块的缩略图预览幻灯片。此幻灯片将在CAD中的对话框中提供,准备选择才能将块放在绘图中。

    在我们的软件的过去版本中,保存块在保存之前,需要您爆炸现有块。您现在可以只选择一个块来保存。

    当你使用时保存块,你可以控制一个块的比例和旋转输入,自动创建一个缩略图预览幻灯片的对象,并使它立即可用时,放置一个块在绘图使用我们的工具之一。这些工具的例子包括:

    准备您的块或线路以保存

    一旦保存块工具是活动的,将抓取任何块或线,你选择,并把它变成一个块在我们的系统。

    在打开之前保存块工具,放大要作为块另存为块的图像,直到它基本上填充屏幕。该视图将成为块的缩略图预览,您将在选择已保存的块时会看到将其放在图形中的块。

    避免在块图纸中使用省略号。省略号可能导致块的创建和相应的缩略图幻灯片中的几个问题。如果在块图中确实有省略号,则需要将它们转换为ARC对象。

    保存块

    一旦您的块准备保存,打开保存块工具:

    F / X网站丝带

    FX-admin.工具栏

    F / X管理下拉菜单

    或类型FX_AddBlock在命令行中

    命令行将提示:插入点,<现有块>.你现在有两个选择:

    • 选项1:将现有块保存到我们的系统中

    要选择现有块,右键点击

    出现提示时,选择要保存的块。

    确保你右键点击选择要选择的块的选项出现。右键单击后,您可以选择要保存的块。

    • 选项2:将LineWork或爆炸块保存到我们的系统中

    如果您要保存线路或分解块,请单击设置为保存块的插入点的位置 - 通常在符号的中心或树干的中心,如果适用。

    然后你会提示选择对象

    选择要包含在此工厂符号中的所有对象,包括阴影(如果您希望符号包含一个)。

    保存块对话框将打开。

    导航到要保存块的文件夹位置。键入块的名称,然后单击节省

    中的目录结构保存块对话框是Landfx \块然后是子文件夹。保存块只能保存到这些文件夹及其子文件夹。有关详细信息,请参阅在哪里保存你的区块下面的说明。

    去哪里拯救街区

    保存块的子文件夹将确定将保存的块放置的哪一个工具。您还可以自由创建自己的子文件夹来存储自定义块。看看是怎么回事

    有关结构的信息文件夹及其子文件夹,看看我们的LandFX /块文件夹文档。

    网站和细节块

    如果您正在保存站点对象的一个块(例如一件家具或一块巨石),或者您计划在您的详细信息中使用的一个块,那么您有几个保存该块的选项。下面列出的每个文件夹名称都反映了用于放置该文件夹中的块的工具。例如,学科_Graphics.文件夹包含您将使用我们的块纪律的图形工具。

    • Detail_Graphics:细节图形是在创建细节的同时插入物品的组件,例如砖块,螺栓,木材等。

    • discipline_graphics:纪律的图形是建筑文件中使用的通用符号,以及景观以外的学科使用的符号,如土木或电气。此子文件夹还包括用户定义d(参见下面的图像)为您的自定义块,例如注册邮票,一般性票据等。

    • EXPOATION_GRAGHICS:海拔图形是标高视图中场地项目的一般图形。

    • Plan_Graphics:计划图形是平面视图中站点项目的一般图形,如汽车、家具、人员等。

    这些文件夹中的每一个都包含多个子文件夹,允许您将块保存到逻辑位置,稍后将在绘图中放置块时很容易找到。

    例如,如果你进入学科_Graphics.文件夹,你会看到右边的子文件夹。

    注意:标注在我们的学科图形库中的文件夹是硬编码的,这意味着你不能将你的自定义块保存到那个文件夹中。如果您有要保存到学科图形库中的标注块,我们建议将它们保存到用户自定义文件夹代替。

    这些子文件夹对应于您打开我们的块类别纪律的图形工具。如果将块保存到其中一个子文件夹中,它将从该工具中提供,以及该工具中的类别,与您保存Blok的文件夹匹配。

    例如,下图显示了文件夹中的可用块块/学科_Graphics / 05 - 标注.当你打开我们的纪律的图形工具并选择标注从对话框的左窗格中的类别。

    植物的象征

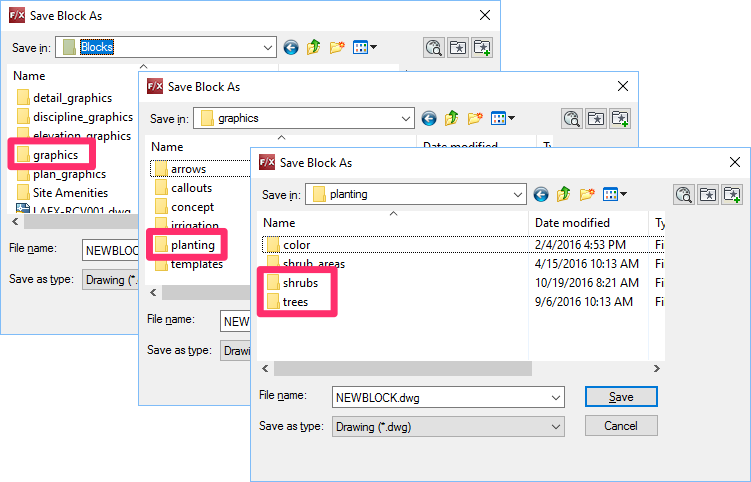

    工厂符号保存在文件夹中块/图形/种植,在任何一个灌木要么子文件夹。

    有关保存植物符号块的具体说明,包括种植文件夹的子文件夹结构,看看我们的添加新的植物符号页。

    块的命名和保存选项

    拯救你的街区会带来阻止经理对话框。在这里,您可以输入块的描述,以及插入刻度和旋转信息。

    块的文件名可以是密码简单名称,例如rpbf01.dwg.(用于减压回流01),或更具体的名称,如rpbf in.dwg——febc860 - 1.5(减压回流,FEBCO 860,1.5英寸尺寸)。Block Manager提供了一个字段来为块键入更详细的描述,因此您可以根据需要将其命名为。

    1.缩略图的幻灯片您的块,使用时自动保存保存块

    2.描述(可选的)如果需要,请输入保存块的描述。

    3.规模为已保存块中的三个缩放选项之一选择三个选项之一。

    4.单位选择将适用于块(米,脚等)的单位。

    5.回转在插入图形时选择块旋转的选项。

    点击一旦设置为您的喜好。

    写块WBlock)命令将自动应用到您的选择,并将其复制到输入的位置和名称。新块将被添加到我们的数据库中。

    有关如何的信息写块命令生效,请看我们的使用wblock创建一个块文档部分。

    描述

    如果要,请输入已保存的块的描述描述场地。您也可以将此字段留空。

    如果您为您提供的名称感到满意,当您保存时,您将在保存它时,您无需在此处进一步描述。

    然而,如果你认为区块需要更清晰的描述,你可以使用这个区域更彻底地描述区块。

    • 例如,如果您保存了块作为rpbf01.dwg.,您可以使用此字段更好地描述块(例如:Febco型号860 RP回流1.5英寸)。在命名AutoCAD块绘制时,您对单词之间的描述或空格没有限制。


    • 例如,在详细中选择一个块,例如,您将看到描述左侧信息列中的名称,如果您给出了一个。如果你没有给块一个描述,您只需看到您保存时给块的名称。

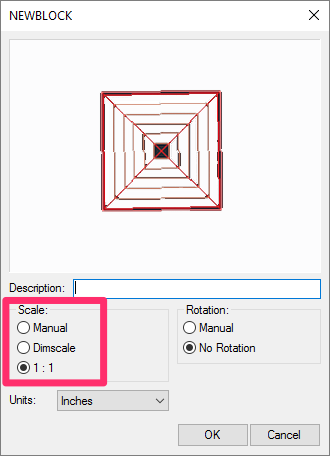

    规模

    规模选项允许您为已保存的块选择一个缩放方法。

    选择三个缩放选项之一:

    • 手册:这个选项很少使用-主要用于特殊物品,如植物符号。


    • DimScale:此选项适用于必须为绘图缩放或DIMScale缩放的图形符号。


    • 1:1或一对一的刻度:此选项适用于诸如详细图形的材料对象,该图形将以满量程插入。

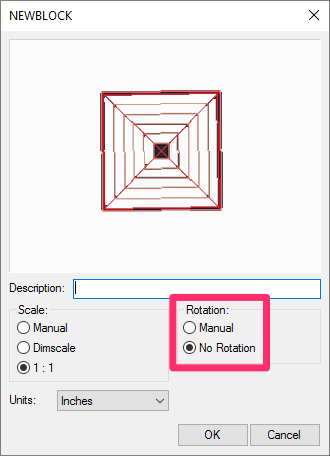

    回转

    使用回转当您将保存的块放入绘图时,选择用于设置其旋转的方法的选项。

    插入时,选择两个选项中的两个选项之一:

    • 手册:此选项允许您在插入后定义块的旋转。


    • 没有旋转:如果选择此选项,则将插入块而不会旋转。

    为区块创建缩略图幻灯片

    保存块自动创建您保存的块的缩略图幻灯片。这张幻灯片将被保存为.sld保存时选择的子文件夹中的文件。只要您在图形中放置此块时,您将看到此幻灯片。

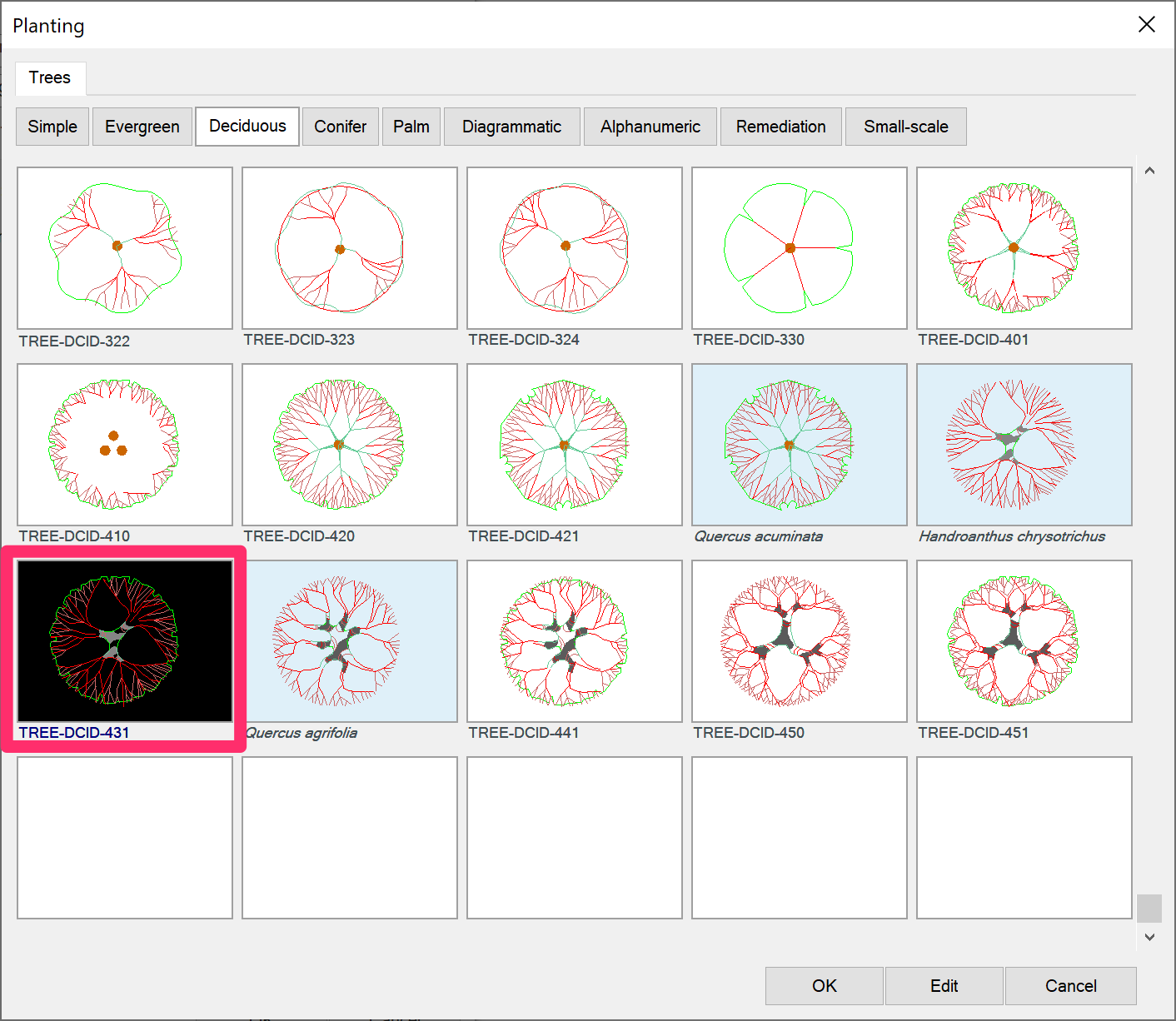

    例如,如果您在系统中添加或编辑一个植物符号块,您将在种植对话框中选择符号时,以及在植物信息对话框中为土地F/X项目中的植物选择该符号后。

    创建缩略图幻灯片的最佳实践

    保存块用于自动创建缩略图幻灯片。但是,您可以做一些事情来优化这个过程并防止错误。

    •不要在块中使用省略号

    在块的构造中使用省略号会截断幻灯片中的块,并且会影响系统将块缩放到匹配所需宽度的能力。如果您希望将图形中的椭圆保存为块,则需要用圆弧对象替换它们。

    •注意AutoCAD窗口

    保存方块时AutoCAD窗口的大小和形状对于拍摄幻灯片是非常重要的。最好将AutoCAD窗口的宽高比调整为4:3,最好不要比目标幻灯片大,因为目标幻灯片实际上非常小。

    当我们重新播放幻灯片时,我们只需将AutoCAD窗口制作,就像我们现实地处理一样小。

    重新绘制缩略图幻灯片

    如果您对块的预览幻灯片不满意,您可以始终通过完成以下步骤手动重新绘制任何幻灯片:

    1.从文件夹中打开源块绘图Landfx \块

    2.尽可能放大。

    3.类型mslide.在命令行中。

    4.你会被带到创建幻灯片文件对话框。将幻灯片保存到您保存块的子文件夹中。

    记住,要尽可能地匹配目标图像的宽高比与显示窗口。例如,如果AutoCAD窗口横跨两个显示器,结果幻灯片的纵横比可能是8:3,而对话框中的幻灯片是4:3,这将导致它没有被足够放大。

    块单位

    虽然您可以随时编辑块的单位,但保存了它,这是一个很好的想法,指定您最常在图纸中使用的单位。这样,当您将其放置在您的一个图纸时,您的块将更有可能以正确的单位进入正确的单位。

    块单位和参考笔记

    如果将项目添加到项目中作为参考音符(Refnote),则该单元设置也将应用于Refnote。请记住,如果您更改块的单位计划图形要么海拔图形对话框(见下面),您还需要记住更新RefNote中的单元。

    创建自己的块子文件夹

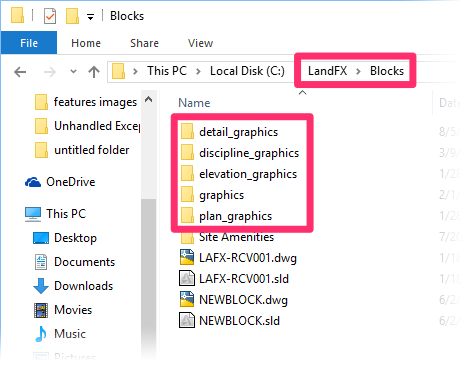

    保存块只能保存到文件夹内的文件夹LandFX /块,图片向右。

    但是,您可以自由地在这些文件夹中创建自己的子文件夹。

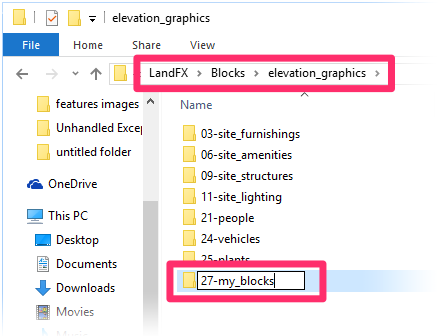

    例如,如果要创建自己的高程图表类别,请进入文件夹Landfx / Blocks / Extation_Graphics并创建一个子文件夹。

    子文件夹的名称需要具有由两位数字和连字符组成的前缀。

    在同一个文件夹中使用一个还没有使用过的号码。在我们的例子中,我们将命名我们的文件夹27-my_blocks.

    数字和连字符允许我们的软件读取您创建的子文件夹中的块,这将允许您将这些块放入图形中。

    创建一个子文件夹后,可以使用保存块将Blcoks保存到该子文件夹中。

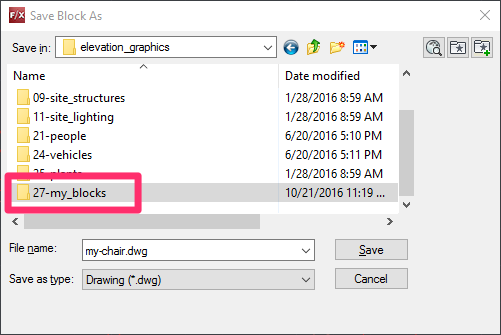

    在我们的示例中,我们将使用保存块保存命名为我的主席进入我们的27-my_blocks.在这内的子文件夹升降图文件夹。

    现在,当我们进入海拔图形工具,类别我的街区将以其他类别列出,我们的块将在该类别中可用,以放置在图纸中。

    创建和保存带有属性的纪律图形块

    您可以创建自己的自定义纪律图形包含属性的块 - 每次放置块时都可以反映不同值的动态文本组件。有关说明,请参阅我们的带属性的学科图形文档。

    编辑保存的块

    您可以始终编辑已保存的块,并确认其单位已正确设置,来自计划图形要么海拔图形对话框,具体取决于保存块的位置。

    节省舱口

    寻找拯救舱口?请注意,舱口不作为块保存。有关保存舱口的信息,请参阅我们的保存舱门文档。

    相关网络研讨会

    • 使用块:我们覆盖我们软件中的块播放的角色,显示您可以访问的各种类型的块以及它们的所有功能。我们还将向您展示如何将您的个人自定义块集成到我们的系统中。(51分钟)

    故障排除

    问题:“在保存块时,必须将块保存到...文件夹树中”错误

    问题:“错误:”“保存块时,必须将块保存到块库之一的子文件夹中
