自定义默认文本样式

    PDF(下载和打印)

    我们的软件包括默认文本样式的系统。每个文本样式都会自动分配给您的一个或多种特定类型的文本,其中一个特征由我们的特征之一,如标签植物或放置点高度。(例如,我们的工厂标注文本样式控制了工厂标签中的工厂代码的外观和计数。)虽然我们要为每个默认文本样式设置逻辑字体和点大小,但您可以自由地设置自定义它们以匹配您的标准。

    有关我们文本风格的详细信息,请查看我们的文本风格系统文档页面。该页面还包括一​​个列出所有默认文本样式,它标识每个样式控制的文本类型。

    文本管理器的两个版本

    您可以从中自定义文本样式文本经理从常规偏好或我们的访问文本工具。

    如下所述,常规首选项和文本工具调用略微不同的文本管理器版本。两个版本都允许您编辑默认文本样式。

    一般偏好

    我们的一般偏好屏幕包括A.文字样式列出所有默认文本样式的部分。您可以从此处自定义您的首选项集的文本样式。

    打开一般偏好屏幕:

    FX管理功能丝带的偏好

    f / x admin丝带

    FX种植带上的偏好

    首选项Flyout按钮在其他任何一个F / X.丝带

    FX管理工具栏上的首选项

    几个工具栏(FX Admin.工具栏图为)

    FX管理员菜单上的首选项

    任何一个F / X.下拉菜单

    f / x adminF / X网站f / x种植F / x灌溉, 或者f / x详细信息

    或类型* fxPreferences.在命令行中

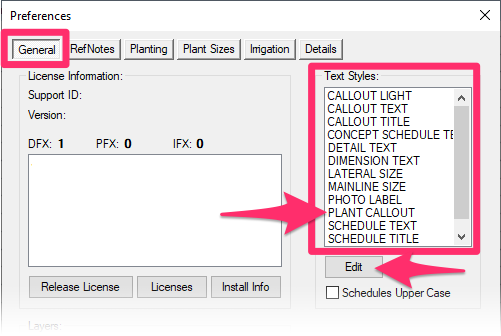

    首选项屏幕将打开。选择一般的标签。

    你会看到一个文字样式列出我们默认文本样式的对话框的右上角的部分。

    要编辑其中一个土地f / x文本样式,请在列表中选择它,然后单击编辑

    文本经理将打开。

    1。所选文本样式的名称(示例:植物标注

    2。规格:使用这些菜单和字段自定义所选文本样式。有关详细信息,请参阅自定义我们的文字样式下面的部分。

    3.预览所选文本样式的当前规范

    4.点击好的保存更改。

    文本工具

    F / X网站丝带,文本按钮

    图形工具栏,字体按钮

    F / X图形菜单,字体按钮

    或通过打字* fx_fonts.在命令行中

    文本经理将打开。此版本的文本管理器与从常规首选项的版本略有不同。

    1。的列表全部可用文本样式。从列表中选择一个样式以编辑它。

    2。规格:使用这些菜单和字段自定义所选文本样式。有关详细信息,请参阅自定义我们的文字样式下面的部分。

    3.预览所选文本样式的当前规范

    4.按钮到创建一个新的文字风格删除现有文本样式。

    删除文本样式时要小心。删除样式后,它的设置也将被删除。

    5。按钮放置单行文本和多行文本(MText.)在你的绘画中。有关详细信息,请参阅我们的将文本放在绘图中文档页面。

    为什么两个版本?

    我们故意设计了两个版本文本经理出于以下原因:

    • 普通偏好屏幕旨在成为您的位置只要配置您的偏好,而不是例如将物品放在图形中。另一方面,文本工具是一个站点的网站工具将文本放在绘图中

    • 我们希望防止用户意外删除文本样式或从常规首选项配置错误的文本样式。

    • 我们仍然希望使用任何一种工具提供自定义文本样式的能力。

    自定义我们的文字样式

    要自定义其中一个文本样式,请在文本管理器中选择它,并在此处配置规格部分满足您的需求。在以下示例中,我们将编辑的设置标注光文字样式。

    早期审查的最常见文本风格是安排文本计划标题样式,控制用于种植,灌溉和参考说明时间表的文本。有关每个默认文本样式的详细信息,请查看我们的文本样式列表文档部分。

    从常规偏好访问的文本管理器

    从中访问的文本管理器文本工具

    下面提供的屏幕截图描绘了从常规偏好访问中访问的文本管理器。

    选择一个字体

    要更改分配给所选文本样式的字体,请从中选择一个字体字体菜单(示例:罗马单纯克斯)。

    关于上标的笔记(例如:M2

    您是否希望在其中一个文本风格中包含上标?例如,您是否希望植物标签中的平方米显示为m2代替平方米?请注意,并非所有SHX字体都允许上标,因此系统检查所选字体是否是SHX(.shx)或ttueType(ttf或.ttf),并显示为m ^ 2.或者平方米因此。为确保分配给特定文本样式的字体显示上标,切换到TTF字体。在植物标签的情况下,您可以为工厂标注风格选择TTF字体。

    向菜单添加新字体

    想要使用菜单中不包含的字体?

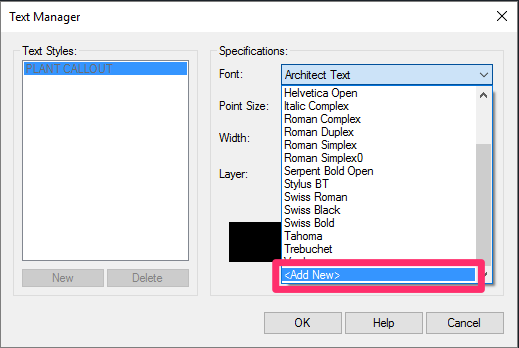

    您可以通过选择来添加新字体<添加新>选项在底部字体菜单。

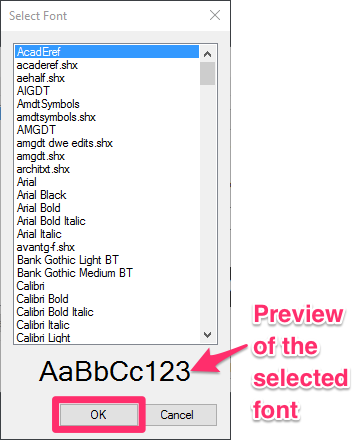

    选择字体对话框将打开。

    从菜单中选择所需的字体。

    此对话框底部附近的大字母提供所选字体的预览。

    点击好的将新字体添加到字体菜单在文本经理

    在这里看不到你想要的字体?看看字体文件下面的部分。

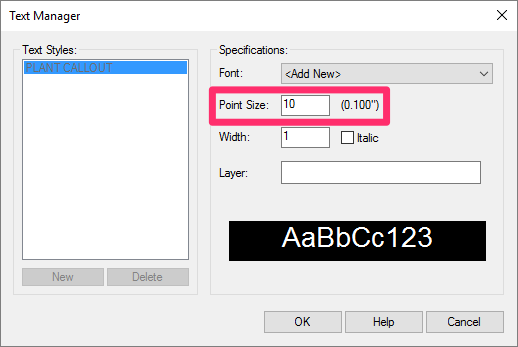

    选择点大小

    我们的软件在点中测量文本大小。

    键入值点大小场地。

    假设每点约0.01英寸或0.25毫米。

    文本样式缩放,以便在更换模型空间或纸张空间时打印时,文本将显示相同的大小。我们的规模特征控制文本的比例,因此在模型空间或纸张空间中会自动缩放10点字体,以便以10分尺寸绘制。

    宽度,斜体和图层设置

    宽度:在此字段中输入一个数字为文本样式分配相对于其高度的宽度。(默认设置1导致文本,宽度和高度成比例。)


    斜体:在斜体中放置所选文本样式的选项

    层:输入图层名称的选项将导致文本样式始终放在该图层中。(如果在当前绘图中尚不存在,则将自动创建该图层。)

    CAD和字体文件

    您可以将Windows TrueType(TTF)字体或AutoCAD兼容的SHX字体添加到您的字体数据库中。

    要访问计算机上的任何程序的字体,包括CAD,您需要将其安装为字体文件。在Windows中,字体存储在该文件夹中C \:Windows \ fonts

    如果特定字体没有从中获得文本经理,选中此文件夹。如果您没有看到具有该字体名称的文件,则需要在此文件夹中下载字体并在此文件夹中安装。

    要安装TrueType字体,您将首先需要将字体安装到Windows中。这些字体通常位于Windows / Fonts.文件夹(如图所示),但您需要将字体复制到不同的位置。从“字体控制面板”,例如,可以按住“Ctrl”键,同时将字体拖动到Windows桌面上的文件夹中。

    SHX字体可以通过AutoCAD提供。点击工具/选项/文件/支持文件搜索路径对于AutoCAD字体的位置。您还可以自己在您选择的文件夹中提供这些字体。

    如果字体无法加载,请将其放在文件夹中Landfx / Fonts.。然后,您应该能够在CAD中看到字体。

    仍然遇到字体问题?你可能会处理一个腐败字体文件

    创建新的文字样式

    有关创建新文本风格的说明,请参阅我们的创建文本样式页。

    将文本放在绘图中

    如果您需要直接在绘图中放置文本,则可以使用我们的文本工具。有关说明,请参阅我们的将文本放在绘图中文档页面。

    重新加载(更新)所有文本样式

    我们的r重新加载所有文本样式)键盘命令更新当前绘图中的所有文本,以反映活动首选项集中的文本样式设置。了解更多信息r命令

    我们还在我们的中添加了文本样式选项Batchman.批处理文件处理工具这在多个绘图文件中更新所有文本样式以匹配默认首选项集。

    关于概念安排文本样式的一份注释(在2019年3月停止)

    我们截至2019年3月,我们已经删除了概念安排风格。该安排文本风格现在将适用于概念工厂进度文本。

    想给你的概念工厂调度自己的文本风格,与日程表文本样式分开?就是这样。

    我们已停止概念安排文本样式,以简化和改进多个工具。我们建议按照此更改更新您的办公室的偏好设定标准,并仅使用上面与过去的项目相关的解决方案。

    故障排除

    问题:文本样式/字体未正确显示

    问题:您的标注(例如工厂标签或细节标签)都带有不同的字体或文本样式

    问题:您尝试自定义文本样式,但文本即将到来不正确的字体,点大小或其他设置

    问题:计划文本或计划标题出现在错误的字体,点大小等中。

    问题:您打开了首选项,按钮和选项呈灰色,您无法进行更改

    问题:打开绘图时,字体由Font Simplex.shx替换

    问题:文本在绘制时,没有反映CTB中的图层颜色的厚度

    问题:您希望为您的概念工厂计划文本文本文本文本文本,单独地单独分开

    上次修改,09年6月3日09:51 09:51
