改变地面F/X线颜色和块层颜色

• 第一步:确定要改变的地面F/X线颜色
• 第2步：在首选项中使用块层颜色
  • 编辑块层颜色
• 步骤3:更改LFX绘图样式表
• 第4步：管理和维护颜色转换
• 步骤5：将设置保存在图层状态
• 层颜色和XML文件
• 相关网络研讨会
• 故障排除

我们的块颜色——或者更准确地说，块中的层颜色——是完全可定制的。你可以改变每一层的线条颜色来满足你的办公室标准。

寻找改变图层名称的方法？看我们层的名字文档页面。然而，请记住，我们非常特别地将我们的层命名为CAD层命名标准。

更改默认的陆地F/X线颜色前，请下载以下文档。

要下载每个文件，右键点击并从菜单中选择“另存为”或“另存目标”。

第一步:确定要改变的地面F/X线颜色

使用Land F / X线颜色工作表（上面链接）以确定哪种土地F / X颜色与您当前的办公室标准冲突 - 也就是说，您也使用的颜色，但是您在不同的线宽中绘制。

• 看看每个实线标题下的颜色编号LFX笔的颜色．查看我们软件绘制这种颜色的宽度。如果您的办公室不使用此颜色，或者，当您使用此颜色时，您将其绘制或非常接近，与我们的软件相同的宽度，请将复选标记放入其中好(没有冲突)列。如果你的办公室使用相同的颜色，而你用不同的线重绘制它，在冲突列．

• 检查是否与灌溉管行，绘制坚实，以及非绘图线条，将其筛选为“0”百分比筛选。

• 检查是否与屏蔽线，它有一个宽度和一个筛分百分比。

你不需要把我们的每一种颜色都改成你的办公室标准。你只需要改变你的办公室也使用的土地F/X颜色。因此，使用我们的软件可能会为最终的CTB情节风格添加一些额外的颜色，但您可以继续简单地使用过去使用的颜色来创建您的场地平面图和图纸。

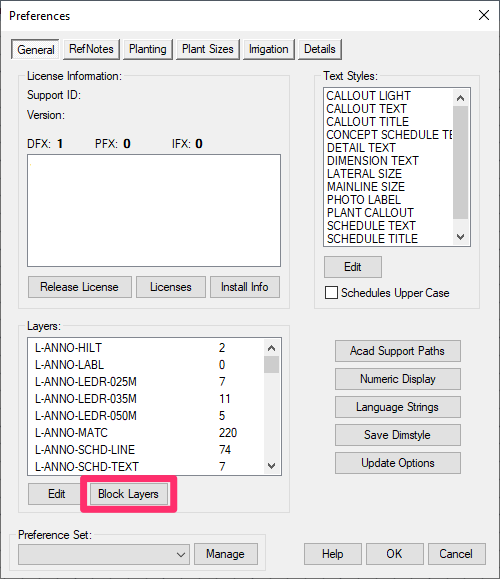

第2步：在首选项中使用块层颜色

用你的土地F/X线颜色工作表作为指南，编辑我们的软件使用的每个颜色与您的办公标准冲突。

您会注意到颜色0和2不在工作表中。我们故意离开它们，因为颜色0和2上的图层未附加到这些颜色中绘制的对象，因此您无需更改它们。

编辑块层颜色

的编辑块层对话框将打开。

你是否使用命名情节风格(也就是STB风格)?如果是，请参阅我们的说明分配机顶盒样式到块层．

继续更换所有需要更换的颜色，以满足您的办公标准。

在工作表中记录使用此函数时所做的任何额外或最终更改是一个好主意。

当你点击行，您将收到一条消息，询问您是否希望将此颜色转换应用到当前文件。我们建议打开LFX Pens.dwg绘图(链接在页面顶部)，然后应用颜色变化过程。

一旦您完成了所有必要的颜色变化LFX Pens.dwg绘图时，你需要用修改后的CTB文件绘制它(参见下面的步骤3)。

步骤3:更改LFX绘图样式表

运行后，图层的颜色在图纸上改变LFX Pens.dwg，绘制绘图，以确定线的权重是否正确。要做到这一点，你需要修改土地F/XLFX.ctb绘制样式表通过将您的办公标准CTB绘图样式与此绘图样式相结合。当计算机上安装Land F / X软件时，此文件将自动加载到AutoCAD POT样式表路径中。

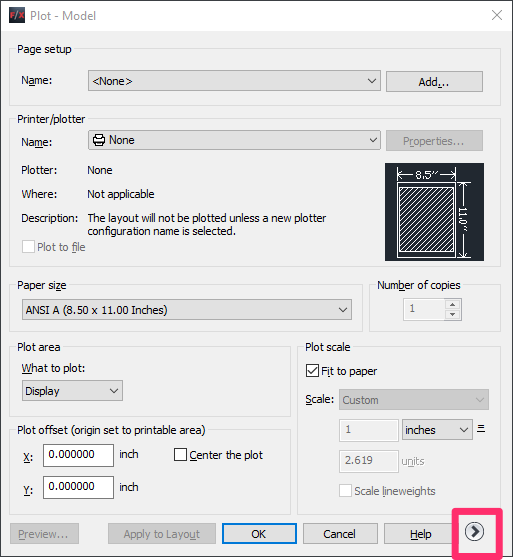

类型阴谋，然后按下输入．的阴谋对话框将打开。

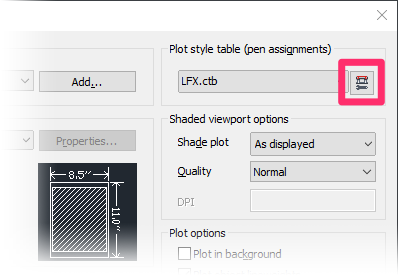

选择LFX.ctb来自情节样式表(笔分配)下拉菜单。

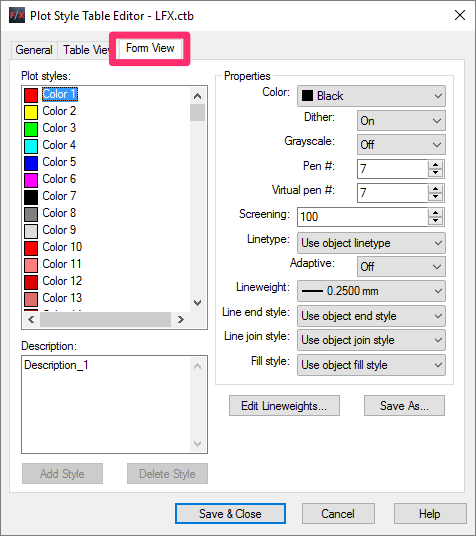

你基本上需要将你的办公室标准色块宽度合并到土地F/X中LFX.ctb颜色绘制风格。从表格视图AutoCAD.绘图样式表编辑器，转到您的每个办公标准颜色，并确保每个颜色的绘图要求与您的办公标准相匹配，例如其线宽，筛选等。用不同的名称保存这种情节风格，也许反映你的公司和土地F/X，例如XYZ-LFX.ctb．

使用这种新的情节风格来描绘改变的情节LFX笔绘图，并检查线重量是否正确呈现。请注意，每种线重量类别中的绘制线宽应如同相同的宽度，并且随着线宽的增加，宽度类别应该变得更宽，并且屏蔽线应匹配屏幕意图。

如果任何行明显不正确，您可能需要更改或修改以下内容：

• 回到修改过的CTB，检查一下属性有问题的颜色。
• 检查更改的LFX笔使用AutoCAD绘图属性命令(类型属性在命令行中）。
• 你也可能没有正确地改变我们的颜色改变颜色特征。如果是这种情况，请不要保存对您的更改LFX Pens.dwg绘画。相反，关闭并重新打开它，然后回到首选项并选择转换颜色再次。

第4步：管理和维护颜色转换

当您确认颜色转换以申请块层按钮，这些更改将被保存到setup.gcl.文件在您的文件中Landfx.文件夹的位置。

颜色转换图表也将使用当前偏好设置保存。

我们建议您备份您的偏好集．

的setup.gcl.将作为额外的备份级别创建。

步骤5：将设置保存在图层状态

图层状态是一个文件，存储你的图层设置，如颜色，线权重，名称等。

一旦更改了所有线条颜色和其他设置以满足您的标准，您需要将它们保存到图层状态。您可以创建不同的图层状态以应用于种植计划，详细信息和其他类型的图纸。

看我们保存层状态文档说明。

层颜色和XML文件

一旦你改变了区块层的颜色，系统将扫描所有包含区块和细节的文件夹。然后它将创建或验证一个XML.文件包含每个块或细节相同的文件名。

例如，如果你有一个名为台- o - 10. - dwg，同一块文件夹还将包含该文件Bench-O-10.SLD．此文件将用作块的预览。此外，该文件夹将包含该文件BENCH-O-10。XML.，我们的软件将使用它来确定块的图层颜色是否需要转换。

相关网络研讨会

• 为办公室颜色标准定制：该网络研讨会涵盖了办公标准艺术中的黑带的必要工具和技术 - 从CTB绘图文件到有价值的土地F / X工具，使即时层颜色转换和Office Color Setup。（1小时2分钟）
• 定制土地F / X：了解如何使用构成公司实践和偏好的特定块，图层名称，表协议以及其他不同元素。（1小时3分钟）
• 为重复客户端设置模板和首选项:为了节省时间和提高准确性，学习如何通过设置项目模板和偏好集为您的重复客户交付一致的绘图包。(50分钟)

故障排除

问题：块中的层颜色不会正确更改。例如，当您在图形中插入块时，其层颜色会意外地更改．

问题：您更改了种植块中的图层颜色以满足您的标准，但颜色不会在不同的偏好集中正确转换

问题：你已经更改了图层设置，但你的细节中的图层没有转换为正确的标准

问题：模型空间中的颜色显示不正确
