我们的首选项设置允许您快速配置我们的软件，以更接近您的工作方式。尽管我们建议在使用我们的软件的过程中尽早检查首选项，但您可以在任何时候对首选项进行更改。
重要的是要查看灌溉偏好，因为这些设置将建立灌溉设计的一般外观和感受，以及设置您将使用的符号用于呼出和喷头。灌溉偏好屏幕包括阀门标注，管道数据和灌溉计划和报告的设置。
更改首选项中的设置不会影响任何现有项目。我们设计了这种预防措施，以使用户无意中改变当前项目的内容。如果您的偏好更改并希望将其应用于现有图形，则需要删除和清除任何受新首选项设置影响的项目。将这些物品放在绘图中时，将应用新的首选项。
你在一个有多个F/X用户的办公室工作吗?读第一!
首选项保存在所谓的首选项集中。如果你工作的办公室里有很多人使用我们的软件和办公服务器或共享的在线文件夹，认识到你办公室的偏好集是由每个人共享是非常重要的。这意味着如果您对一个活动偏好集进行更改，那么您就是在为使用该偏好集的每个人进行这些更改。在深入研究改变你的偏好之前，确保oyu有一个很好的理解什么偏好集是和他们如何工作．
如果您不确定您是否应该对偏好设置进行更改，请询问您的CAD Manager。
访问首选项屏幕
副驾驶管理员丝带
首选项另一个上的飞行按钮F / X丝带
几个工具栏（FX Admin.工具栏（如图）
任何F / X下拉菜单
(副驾驶管理员,F / X网站,F/X种植,F / x灌溉，或F/X详图)
或类型* fxPreferences.在命令行中
这个首选项屏幕将打开。（见下图。）
灌溉首选项：概述
灌溉的偏好建立灌溉设置的总体外观和感觉。这些设置应用于灌溉设备和组件的组织和显示，允许添加或导入灌溉数据，并控制水源数据和管道类型及数据。
1.阀调出:为阀门标注选择默认样式。您总是可以编辑阀门，并为该阀门分配不同的标注。
2.喷雾符号:向项目添加草坪喷淋类型或灌木喷淋类型时，请选择符号族来表示符号。
3.符号缩放:使用这些幻灯片对喷淋头、转子头或设备(如阀门)的图形尺寸进行全局更改。
4.检查这个盒子来衡量滴水线舱口，以匹配他们的行间距。
5.勾选此框以包括流量计算中的司机周长．
6.管大小选项:
- 区分颜色大小的管:选中此框可在尺寸调整后对管道进行颜色编码。
- 管callout套索:如果希望管道尺寸标注对管道具有“套索”，请选中此框。如果您只是想在管道附近放置尺寸指示，请取消选中它。
- 每个类的管道标注标签:选中此框可将每个管道类的管道标签按层分开。
7.管类:使用此下拉菜单可以选择将在与激活管道关联的项目的管道数据中可用的管道类型首选项设置．
8.流量和压力单位：选择一个选项的流量单位(左侧)和压力单位(右侧)使用在您的灌溉系统。
9.灌溉默认值:以下优先级设置为缺省值:
- 示意图灌溉:打开一个Schematic类型列表，从与此首选项集相关的项目中进行选择。您可以从缺省的Schematic类型集合中添加、编辑和删除类别，该列表将针对此首选项集进行裁剪。
- 管数据默认值和灌溉计划违约:通过单击，将这两个项中的一个或两个的当前设置应用到当前活动的首选项集。
10。一旦您配置了所有的首选项，将它们保存到首选项集。更多信息>
阀插图的编号
点击阀调出缩略图选择用于标记阀门的默认标注样式。
阀门标注的选项提供阀插图的编号对话框
喷雾符号
打开图纸灌溉Symbols.dwg在LandFX/Administration文件夹中。这幅图显示了我们所有的默认灌溉符号，让您熟悉他们自己。检查打开文件中的符号，或将所有的布局标签打印在8.5 × 11英寸(216 × 280mm)的纸上。
第一次将草皮喷头类型添加到项目时，将分配喷射符号的系列草皮喷雾. 首次向项目添加灌木喷洒类型时，将为其指定喷洒符号族灌木喷雾．
如果你添加第二种类型的草坪喷头到一个项目，它将被分配的象征家族草皮喷雾2．如果将第二种类型的灌木喷头添加到项目中，它将被分配符号系列灌木喷雾2．如果需要，您可以将两个灌木喷雾类型添加到项目中，并将收到符号灌木喷雾3.和灌木喷雾4.．
突出显示喷洒类型，例如草皮喷雾，然后单击编辑．然后选择您想要表示此头部类型的符号族。对所有其他类型的喷头进行同样的操作。
突出一个喷头类型(例如:草皮喷雾)然后单击编辑选择符号系列以表示所选头部。
你现在会看到一个对话框，包含我们的10个喷雾头家族的缩略图，加上在左上角创建一个缩略图用户定义的符号族。单击缩略图以选择CoreSponding族。
要为突出显示的喷淋类型创建自定义族，请单击用户定义的左上角的缩略图。这句话家庭X会出现在您选择的喷雾类型的右侧喷雾标志区在选择用户定义的家庭。

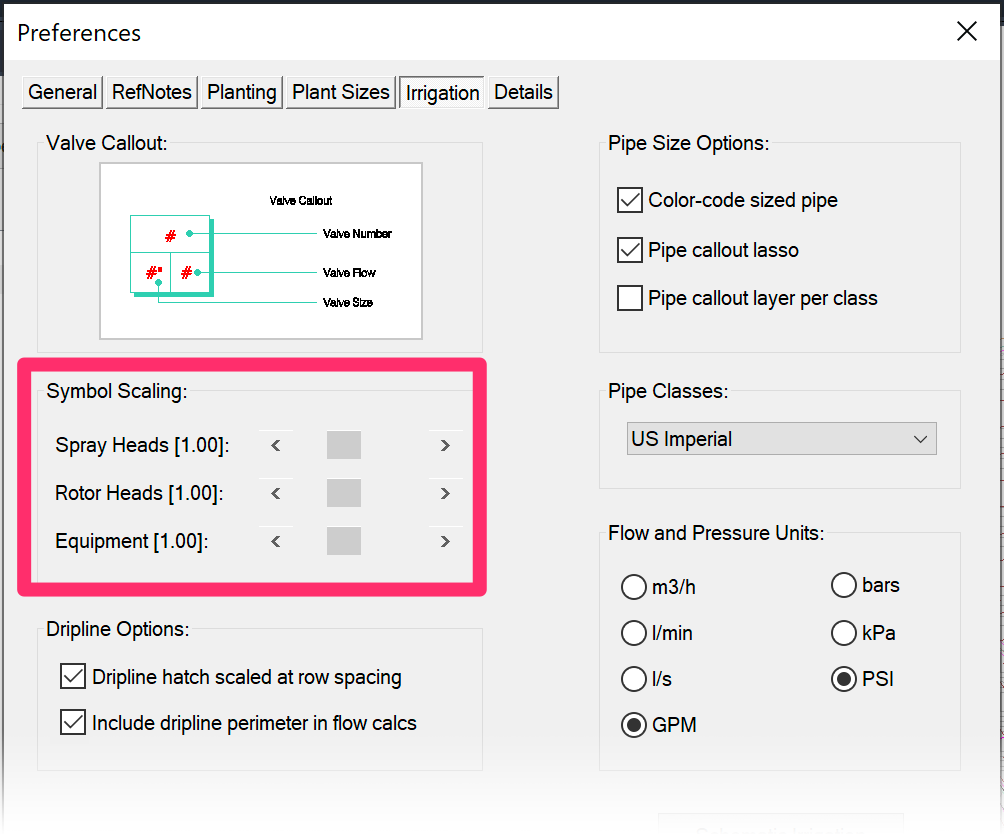

灌溉符号缩放
如果您想改变喷淋头、转子头或设备(如阀门)的图形尺寸，您可以使用这些幻灯片进行全局调整。这将增加或减少，百分比，这些类型的设备放置在未来的图纸(这不会影响任何先前放置的图形)
滴线舱口在行间距缩放
检查滴线舱口在排结垢处结垢框以扩展你的核领域根据您为它们设置的行间距。
例如，如果您为一个滴水线区域设置了12英寸的行间距，如果您选择了此选项，那么当在绘图中放置该区域时，该区域将缩放以反映12英寸的间距。

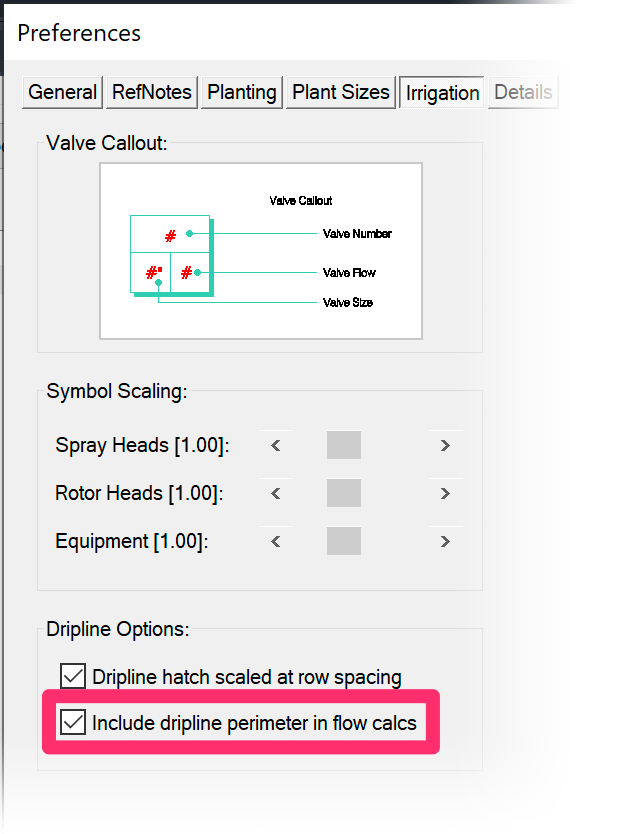

在流计算中包括滴线周长
你也可以选择在流量计算中包括滴管周长．
此选项可以为偏移量的填充边界方便。为确保准确性，如果选择此选项，请注意适当地抵消边界以及制造商的规格。
管大小选项
彩色码大管
选择此选项可根据其尺寸对侧板进行颜色编码。
绘图中查看的横向管道将被分配给我们预先关联的颜色，如左侧所示。
请注意，绘图时，颜色编码的管道仍将在黑色中显示为黑色。如右图所示。
如果需要，您可以更改分配给每个管道大小的颜色。一，下载我们的LFX笔DWG（链接如下）。
然后使用我们的块颜色工具，可在“一般首选项”中更改每种颜色，使之成为您想要的颜色首选项。
要以颜色打印管道，同时使灌溉明细表中的管道尺寸颜色与图形中的管道匹配吗？这是如何．
管道标注套索
选择此选项以在管道标签中包含套索。
取消选择此选项可将套索留在管道标签中。
带套索的管道标签
无套索管道标签
每个类的管道标注层
选择此选项可按每个管道类别的图层分隔管道标签。

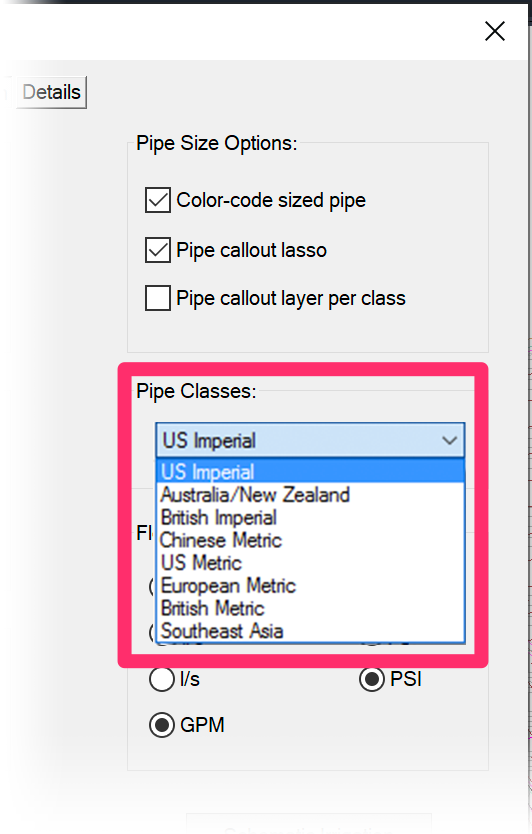

管类
使用管类下拉菜单选择一个区域管道类。当当前首选项集激活时，这个类将自动应用到你绘制的管道上。
- 我们帝国:美国使用的管道，其英制尺寸用于英制平面图。
- 澳大利亚/新西兰：在那些国家使用的管道，其公制尺寸用于公制平面图。
- 英国帝国:在英国影响地区使用的英制尺寸的管道，用于公制计划，典型的在英国迪拜。
- 中国的度量:中国使用的管道用于公制计划的公制大小。
- 美国标准：美国使用的管道，公制尺寸用于公制平面图。这些是美国英制中相同的管道类型，但具有公制尺寸标注。
- 欧洲公制：欧洲大陆使用的管道，用于公制计划的公制大小。
- 英国的度量:在英国影响地区使用的米制尺寸的管道，用于米制计划，典型的在英国阿布扎比。
选择中的选择首选项屏幕是将用于阀门的默认阀门标注。但是，您也可以单击编辑按钮编辑阀门-从灌溉经理（见下文）或编辑设备/视图数据工具，单击大喊按钮选择不同的标注。
为阀门选择了不同的标注后，将使用该标注—无论您在首选项屏幕。如果通过编辑阀错误地更改了详图索引，可以通过再次编辑阀并选择修改后的详图索引来解决此问题。
您还应该能够测试添加到项目中的任何阀门都将使用在首选项屏幕。
灌溉默认值
与之示意图灌溉,管数据默认值， 和安排违约按钮，您可以配置这三个特性的默认设置，因为它们应用于与当前活动的项目相关联的项目首选项设置．
点击示意图灌溉添加、编辑和删除可在此参数设置下选择的原理图类型。
您只需单击“管数据默认值和安排违约用于将当前管道数据和灌溉明细表设置应用于首选项集的按钮。
您可以根据需要为任意数量的首选项集创建许多默认值。
示意图灌溉
点击示意图灌溉单击“灌溉首选项”屏幕中的按钮，以查看在指定给当前首选项集的项目中可供选择的原理图类别的列表。
这个示意图灌溉的偏好对话框将打开。可用类别列表基于我们的默认原理图类别，但欢迎您使用三个按钮:
- 添加一个新的与此偏好集相关的列表的示意图类别
- 编辑或者删除来自与此首选项集关联的列表中的现有示意性类别之一
我们的示意图灌溉在实际放置任何设备之前，工具提供了一种绘制设计的好方法。请注意，您在此处查看的列表与您的偏好设置相关联，但实际示意图灌溉工具与您的项目相关联。可以在首选项中使用此原理图类型列表来微调类型列表，然后可以从每个项目中选择。有关使用此工具的更多信息，请参阅示意图灌溉文档。
从首选项中添加、编辑或删除原理图类别的过程与使用我们的示意图灌溉工具，除了您在此处的更改外将适用于整个首选项集和基于它的任何项目。有关进一步说明，请查看我们的DISC：
管数据默认值
点击管数据默认值若要应用当前管数据设置到当前偏好设置。
管道数据默认值将只应用于新项目。要更改现有项目中的Pipe Data设置，您将需要使用实际的管数据工具。
这里有个例子管数据设置您可能希望设置为默认设置。
请注意，可以设置支管和干管唇形以及管套的默认值。
您可以为多达9种不同类型的侧向管道(如图所示)，6种类型的主线管道，以及4种类型的管套设置默认值。
然后，您可以创建或打开另一个首选项集，配置完全不同的管道数据设置，并将它们设置为该首选项集的默认设置。
安排违约
当你去创建一个灌溉时间表，您有机会在灌溉计划对话框。这些设置由菜单，单选按钮和复选框组成，可控制设置的设置，包括包括的设备，无论是组织设备组或者由喷嘴，以及是否包含各种数据列。灌溉明细表的一个额外功能是，可以为图形中放置的明细表和电子表格中放置的明细表设置不同的默认值。

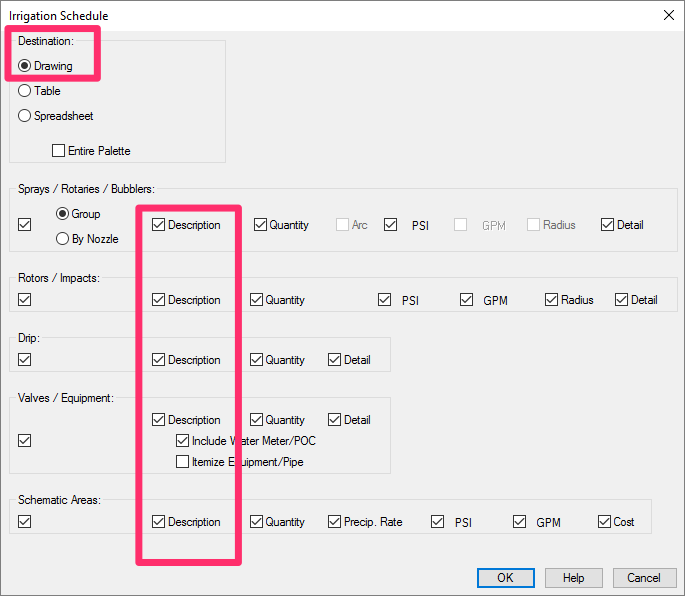

假设你选择了画或者表格作为目的地（这意味着时间表将直接放在图纸中或绘图中的表格格式），然后将计划设置配置为如下所示。
在本例中，我们选择了包含描述列。
如果您知道您经常使用这种设置的组合，您显然可以避免再次又一次地设置它们。
这个安排违约按钮将这些设置转换为活动首选项集的默认设置(在我们的示例中，新首选项)．
如果愿意，还可以为放置在电子表格中的计划设置默认值。
例如，假设你不想要描述列，导出到电子表格中。
然后你可以选择电子表格作为目的地并按照您希望的方式配置设置-在本例中，不包括描述．
回到“灌溉首选项”中，单击安排违约再次。
将发送到电子表格的计划的设置将应用于当前偏好设置 - 以及为发送给图形的计划配置的设置将保持到位。
线条颜色和图层
我们的默认线条颜色，比如分配给您绘制的管道的颜色，是否与您的办公室标准冲突?不要害怕;我们提供一个简单的方法来改变您的线条颜色，以适应您的偏好。有关自定义图层和线条颜色的更多信息，请参见我们的陆地F / X层页面。
关于管道标注蒙版的说明
灌溉参数设置屏幕曾经包括一个选项，可以在管道标签上添加背景遮罩，使它们放在诸如舱口之类的项目上时更容易辨认。我们已经删除了这个选项，并将背景蒙版设置为默认设置。不希望管道标签上有背景遮罩?下面是如何删除它们．

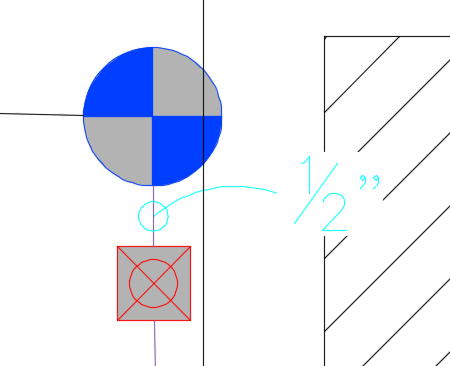

带有背景遮罩的管道标签
管标签没有背景面具
在偏好设置中保存您的偏好
首选项控制您使用我们软件的外观和感觉，以符合您的办公标准。但是，有些项目可能需要不同的首选项，例如为要求不同于您的office标准的客户机生成的首选项。这些项目可能需要不同的文字样式、详图索引外观、明细表设置、不同的颜色或首选项中包含的任何不同项目。
一旦配置了首选项，就可以将它们保存为首选项集。您可以创建多个首选项集–每个客户机、项目类型、区域一个首选项集。。。选择权在你。例如，为特定客户机启动作业时，请打开为该客户机创建的首选项集。您为该客户制定的标准将在您起草时自动应用。
在所有六个偏好屏幕中，首选项设置选项位于左下角。
有关创建首选项集的详细信息，请参见我们的偏好集页面。
其他偏好类别
- 一般：我们的软件使用的文本风格的偏好（例如，需要计划，标注，标题）以及许可证信息以及其他其他选项，包括图层设置和线条颜色。
- 排雷：有关office如何组织参考注释（RefNotes）的首选项。
- 种植：植物代码和植物标签的偏好。
- 植物的大小：工厂大小列表、默认工厂大小、明细表中字段的数量和类型以及项目中每个工厂的默认成本的首选项。
- 细节：详细信息模块大小和呼出的首选项
相关网络研讨会
- 为办公室颜色标准定制：该网络研讨会涵盖了办公标准艺术中的黑带的必要工具和技术 - 从CTB绘图文件到有价值的土地F / X工具，使即时层颜色转换和Office Color Setup。（1小时2分钟）
- 了解压力和流量:了解静态压力和动态压力之间的区别，特定设备类型如何影响压力，流量如何影响管道尺寸，以及在安装前后处理压力问题时应考虑的问题。(1小时4分钟)
- 定制Land F/X：了解如何使用构成公司实践和偏好的特定块，图层名称，表协议以及其他不同元素。（1小时3分钟）
- 一个多办公室公司的F/X设置想知道如何让您的办公室熟悉我们的种植工具吗?Michael Bain是Boffa Miskell Limited的CAD经理，他介绍了Land F/X进入这家新西兰公司的七个办公室和70多名景观设计师。Michael展示了将公司的标准输入到软件中是多么容易，并提供了真实的数字来显示他们立即节省的时间。(1小时)
- 为重复客户端设置模板和首选项：要节省时间并提高准确性，请学习如何通过设置项目模板和首选项集为重复客户提供一致的绘图包(50分钟）
故障排除
问题：您打开了Preferences，按钮和选项都是灰色的，您无法进行更改
问题：当您试图从首选项集调用原理图类型时，原理图类型列表缺失或为空白
问题：您的管道尺寸或压力/流量单位位于错误的测量系统中 - 例如，您可能在英制单位（脚和英寸）中黯然失常，但管道尺寸是指标
