向项目中添加滴灌设备

    在您可以将滴灌设备放入绘图之前,您需要通过将其添加到项目中来指定设备。

    默认安装不包含所有符号,但其中许多都将按需下载。如果您去放置头部,则应根据需要下载符号。

    您还可以让系统从中下载所有灌溉符号检查更新如果你想的话,可以用特写。

    添加DRIP设备:概述

    访问灌溉经理:

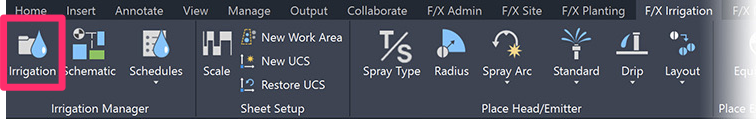

    F / x灌溉丝带,灌溉按钮

    F / x灌溉菜单,灌溉管理器选项

    灌溉工具栏

    灌溉管理器工具栏

    或类型突起在命令行中

    灌溉经理会开门。

    要将DRIP设备添加到项目中,请选择选项并点击新的

    选择要添加的设备类型,然后单击好的

    现在可以开始配置想要添加的滴注设备。

    添加并配置DRIP设备后,将在灌溉经理中列出,并将可用于编辑或放置在绘图中。

    添加滴灌控制阀(AKA DRIP阀门)

    要添加DRIP控制阀,也称为DRIP套件阀,请选择滴灌控制阀选项并点击好的

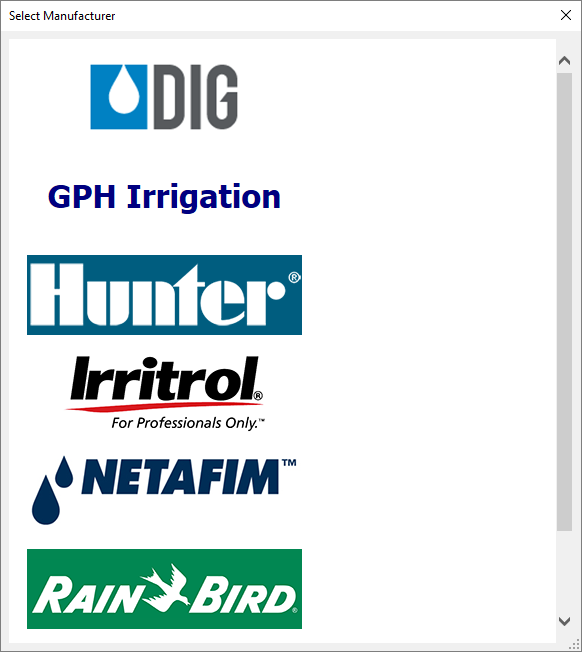

    选择制造商.对话框将打开。

    选择厂商,或选择通用的指定通用阀(如果可用)。

    选择系列对话框将打开。

    单击所选制造商的阀门系列以选择该系列。

    您也可以单击更多信息可以查看所选阀门系列的制造商网页,上面有关于设备的详细信息。

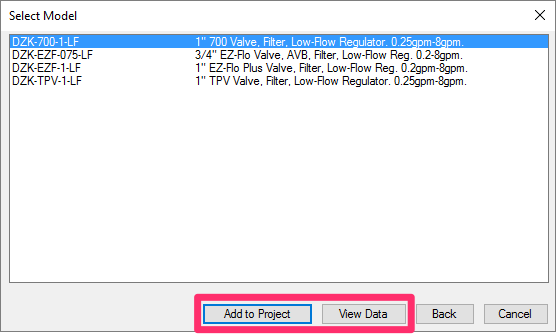

    选择模型对话框将打开。

    从列表中选择阀门模型。然后单击以下任一点击:

    • 加入项目将模型添加到您的项目或

    • 视图数据要在所选模型上打开制造商的网页,您可以在其中查看有关阀门的更多数据。

    您添加的Drip套件阀现在将在灌溉经理中列出。

    添加树的年轮

    将树圈添加到项目的最佳方法是将它们添加为自定义滴注发射器。

    首先,从灌溉经理添加新的DRIP设备。

    选择滴注发射器选项,然后单击好的

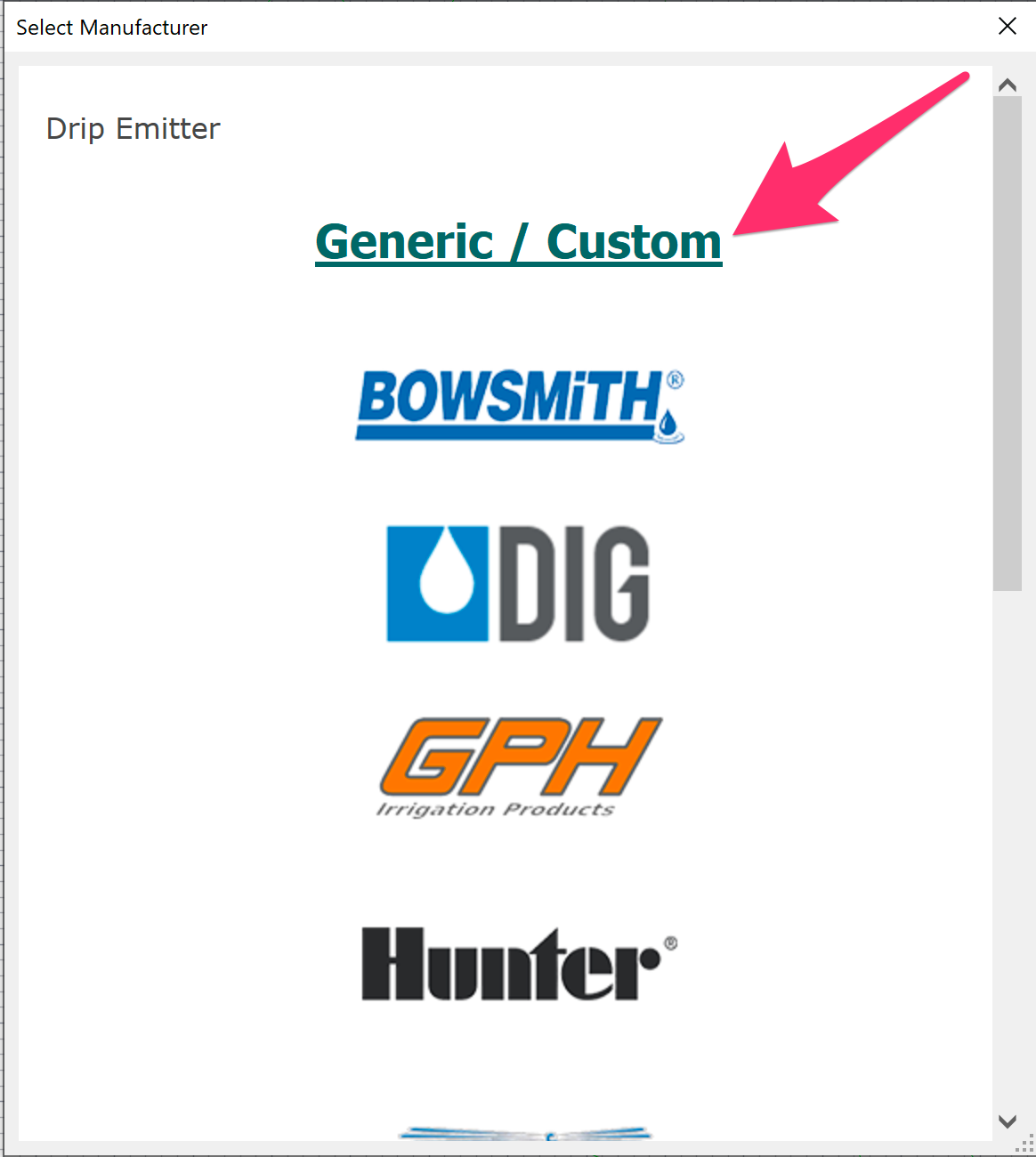

    在里面选择制造商.对话框,选择风俗选项。

    选择树木年轮的压力率,然后单击好的

    单击符号缩略图区域设备信息对话框,然后选择树圈的符号。

    也欢迎您添加自己的自定义树的年轮符号。最简单的方法是编辑我们的默认符号之一并将编辑的符号保存为新文件。

    回到设备信息对话框,将设备名称更改为树戒指灌溉,或任何其他表示该设备为年轮的名称。

    为你的年轮添加必要的注释。

    输入树圈的压力速率(示例:18.00加仑小时).点击好的保存您的更改。

    您的树戒指将在灌溉经理提供,编辑等。

    准备放置你的树戒指?

    说明>

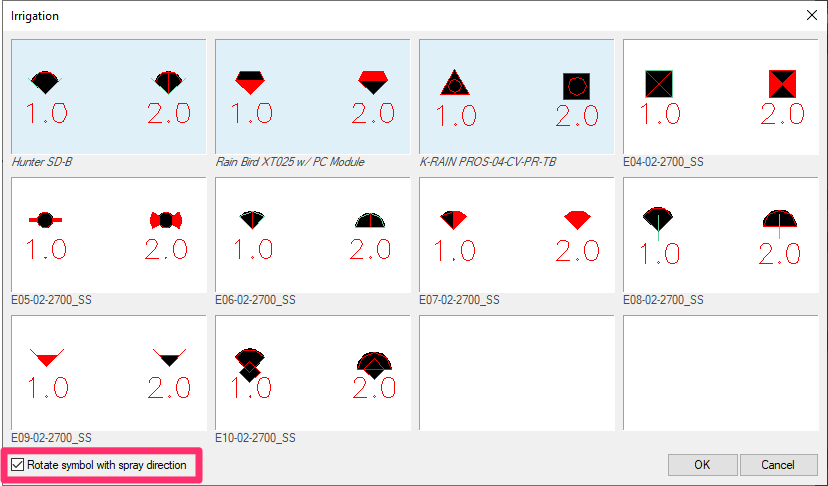

    选项设置符号旋转:滴漏发射器和起泡器

    在向项目添加DRIP发射器或泡沫器时,您可以选择在选择符号系列时设置符号旋转。如果选择此选项,则该发射器或泡沫器的符号将在绘图中使用喷射方向旋转。

    要设置符号旋转,请选择按喷雾方向旋转符号选项时,选择您的符号家族。

    增加滴漏发射器的区域

    接收DRIP设备的区域不会显示每个工厂的各个滴注发射器位置。相反,它们定义了整个“区域”以接收这些发射器。用于滴注发射器的区域的过程类似于接收单个出口发射器或滴注鼓泡器的区域。

    你需要添加你的植物调色板项目之前,你放置滴区。如果不是,您可能会收到以下错误信息:项目中没有植物,无法分配发射者

    如果你在设计一个不考虑种植的系统,你仍然需要使用工厂经理添加每个容器尺寸的至少一株植物将种植在滴水区域中。将容器大小添加到项目将允许软件为每个容器分配发射器类型和数字。

    选择选项在灌溉管理器,然后单击新的

    您现在可以为每个项目添加多个区域,为滴注发射器添加多个区域。

    在里面选择类型对话框,选择滴灌的区域.点击好的

    为发射器选择制造商,系列和型号。

    将发射器模型添加到项目时,您将看到一个对话框,您可以在其中选择压力,如果需要,如果需要,则可以为滴漏发射器的区域的半径百分比。

    请注意,在压力选择对话框中只有可用的压力选项是可选择的。

    选择要分配给发射器的压力,然后单击好的

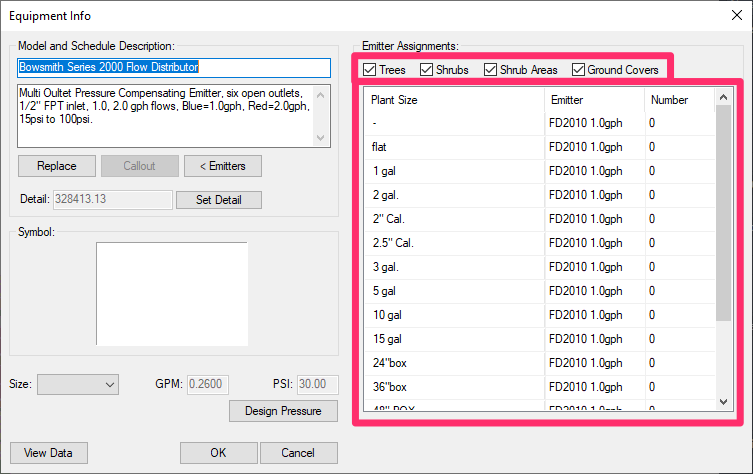

    将发射器分配给厂房集装箱尺寸

    一旦您为您添加的发射器区域分配了压力,就会设备信息对话框将打开。

    选择一个或多个工厂类型(灌木灌木区和/或地面

    从列表中选择容器大小,并分配一个发射器类型数量的排放到那个容器的大小。重复这些步骤为每个植物容器大小,你计划用这种类型的发射器区域灌溉。

    使用发射器数字菜单要为每个容器大小分配发射器和许多类型的发射器,这将需要您设计中的DRIP发射器的区域。

    这个步骤绝对至关重要。如果您没有为工厂容器大小分配发射器类型和发射器数,则滴灌区域将无法读取该尺寸的植物。

    关于未选中植物团体的注意事项:

    如果您取消选中植物组(例如:,该植物群将被系统忽略——即使,例如,与灌木具有相同容器大小的发射器区域也包括树木。如果你检查组,系统将假设您希望计算为树木。

    取消选中一个植物组将自动删除该组的发射器分配。添加植物组通过检查盒子里会把这些容器大小在(只要他们不是已经与另一家工厂共享集团),但该集团的价值观将重置为0数量,和它的发射器作业将默认为第一个发射器可以在列表中。因此,在取消检查植物组时要谨慎,或者记住,您可能需要重新输入特定大小的发射器分配。

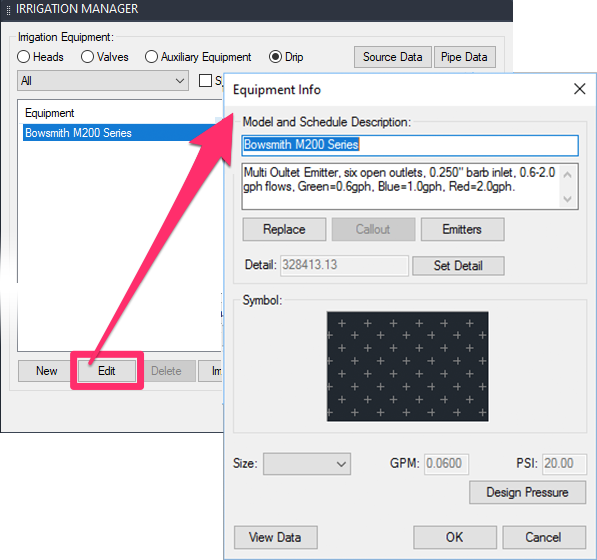

    您还可以在将滴射区域添加到项目后,为滴射区域分配滴射类型和数字。为此,突出显示灌溉管理器中的滴灌器区域并单击编辑.的设备信息对话框将打开。点击发射商要展开对话框以包含发射器任务部分(如上图所示)。那里,你可以分配发射商对于每个植物容器大小,你计划使用这个发射器区域浇水。

    准备好设置滴漏排放区了吗?看到我们的放置滴灌器或滴灌喷雾的区域文档。

    添加司机

    按照上面列出的说明添加滴灌设备

    在里面选择类型对话框,选择核、然后点击好的

    选择要分配给输液管的压力,然后单击好的

    设备信息对话框将打开。点击好的将司机添加到您的项目中。

    为司机添加区域

    液滴线区域是在地面上或地面下的液滴线的网格图案。这些线包括聚管与发射器内建在设定的间隔。这些区域在绘图中由带有虚线边框的阴影模式表示。

    按照上面列出的说明添加滴灌设备

    在里面选择类型对话框,选择司布的区域.点击好的

    选择制造商,系列和型号如上所述。

    当你添加dripline模型到你的项目,你会看到一个对话框,你可以选择一个压力,如果你想,半径百分比的区域dripline。

    请注意,在压力选择对话框中只有可用的压力选项是可选择的。

    司法序的区域将被添加到您的项目中。

    选择要分配给发射器的压力,然后单击好的

    准备好设置滴线区域了吗?看到我们的司机的地方文档页面。

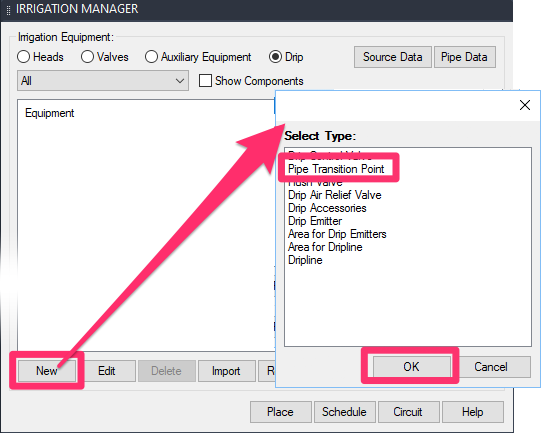

    添加管道转换点

    如果您需要使用滴滴区域,您的选项包括在这个区域直接放置一个阀门或者简单地将一段管道插入其中的终端.然而,一些设计师更喜欢管道过渡点的外观,而不是在滴水区域的管道末端的裸露长度。

    我们的Drip设备库包括用于此目的的管道转换点。

    有关详细信息,请参阅我们的文档管道在滴水区域内的过渡点

    然后,您可以将绘图和管道中的过渡点放置在它们上,就像任何其他设备一样。

    从模板或项目导入DRIP设备

    我们建议您发现自己向多个项目添加相同的DRIP设备,我们建议设置项目模板然后将您常用的设备添加到该模板上。然后,您可以将各个组件导入来自该模板的新项目。考虑到您所需的所有组件,这种做法可以节省不可估量的时间,考虑您所需的所有数据。使用模板,您只需要添加和配置设备一次,然后导入它 - 以及所有附加的数据 - 进入当前项目。

    有关将灌溉设备引入项目的说明,请参阅我们的进口灌溉设备文档。

    从其他项目进口灌溉设备时要小心。请记住,自从您上次在项目中使用它以来,制造商可能会更改甚至停止产品线或模型。

    更改项目和图纸中的滴灌设备符号

    如果您已经向项目添加了特定的DRIP组件 - 即使您已将其放在绘图中 - 您可能希望将其符号更改为我们的默认符号中的另一个,或者您已创建的版本。请参阅我们的文档更改灌溉设备的符号

    相关网络研讨会

    • 用滴水设计:学会使用滴灌,从滴灌戒指,鼓泡器,单个发射器,发射器按面积放发射器,通过区域到分区和管道。(1小时3分钟)
    • 滴灌我们将完成整个过程——从安装滴水环、起泡器、单个发射器、按区域设置发射器、按区域设置滴水管线,到分区和配管。(1小时5分钟)
    • 滴灌选择:GPH灌溉的Shelly Walker介绍了一些应用程序,这些应用程序将有助于使您的项目尽可能高效地负责。(50分钟)
    • 灌溉工具-你需要知道的:我们将使用我们的软件向您展示基本灌溉设置的INS和OUT,包括如何将滴水,喷雾和转子添加到项目。(1小时6分钟)
    • 制造商连接如何运作:制造商连接是Designer和制造商之间的关系,即地F / X已用于将自己与其他设计软件程序分开。了解如何帮助您进行灌溉设计的规范设备。(53分钟)

    故障排除

    问题:如果我将发射器附加到滴水线以进行额外喷水,则将额外的流量包含在横向管道尺寸中吗?

    问题:当您尝试访问制造商的设备时,CAD正在崩溃

    问题:在我选择一块DRIP设备后,我没有看到选择符号的任何选项。我错过了一个图书馆吗?

    问题:在项目中访问设备数据时出错

    问题:指定(添加)当前不在数据库中的设备

    问题:当我尝试从灌溉管理器中选择一个设备大小时,当我放置它时,设备的大小不会改变

    问题:压力损耗在滴灌控制阀或滴水套件中过高

    问题:在滴水阀中计算的高流量(GPM)

    问题:在尝试向您的项目中添加一个区域时,您收到了“糟糕的参数类型:stringp”错误

    问题:错误:您已经在项目中拥有该类型设备的最大允许值(当添加滴注设备到项目时)

    问题:滴管计算不正确(太高)在一个地区的滴管

    问题:您希望自定义点滴设备描述的文本,但无法删除描述文本的一部分
