这编辑设备/查看数据工具对于审查任何灌溉设备的要求，例如头部，阀门或任何给定长度的管道的要求是有价值的。
编辑设备概述
打开编辑设备/查看数据：
F / x灌溉丝带，编辑设备按钮
灌溉管道工具栏
F / x灌溉菜单，编辑设备选项
或类型equipinfo.在命令行中

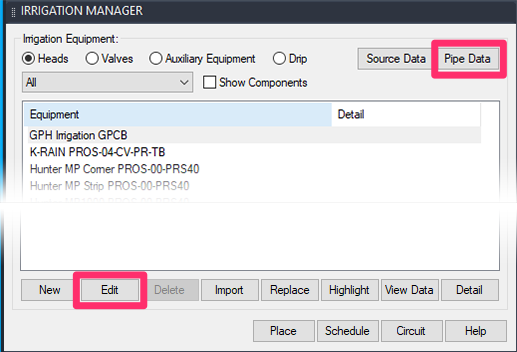

你也可以直接编辑设备(但不是管道)灌溉经理通过突出显示设备并点击编辑。
编辑或查看管道的信息
要查看有关已大小的管道的信息，请在此选中送管编辑设备/查看数据工具是活跃的。然后你就可以看到分配给管道的尺寸、流量和压力数据。您还可以放大或缩小管道。

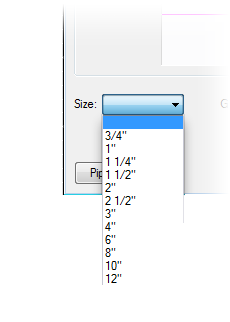

选择管道的新尺寸
使用尺寸下拉菜单为所选管道选择新尺寸。
编辑或查看头部的信息
要查看绘图中的头部的信息，请选择头部编辑设备/查看数据工具是活跃的。
8。点击查看数据查看有关制造商网站上的头部的更多信息。
选择新的喷嘴选项
您可以使用灯头为头部选择新的喷嘴大小尺寸下拉菜单。
您选择的喷嘴尺寸仅适用于所选头 - 而不是整个家庭。
选择新的设计压力
点击设计压力按钮调整所选设备的设计压力。
您现在将看到一个对话框，其中包含所选头部的所有可用设计压力速率的选项。
要为头部选择新的设计压力，请选择压力选项，然后单击行。
这设计压力您选择将应用于与所选头部相同的系列中的所有头部。
编辑或查看有关阀门的信息
要查看绘图中的阀门的信息，请选择阀门编辑设备/查看数据工具是活跃的。
8。该阀门所需的电流和压力。
9。点击分析打开站分析对话框用于各种压力和影响该阀门的流动的故障。
10.您可以从该字段中的连接点（PoC）输入或编辑高度差异。该数字将影响主线的压力要求。
11.点击查看数据在制造商网站上查看有关所选阀门的更多信息。
站分析
点击分析打开阀门的驻地分析。
这站分析对话框提供影响所选阀门的各种压力和流量的细分，包括：
设计压力：该号码基于特定阀门的设备。当您添加喷雾器，转子，鼓泡器，滴水等的设备时，您将该设备分配了您希望该设备功能的设计压力。
摩擦损失:在尺寸调整区域时，系统将占据每个管道内的给定流量的所有长度的管道，并使每个段损耗，从该区域的阀门到最远的头部摩擦损失。
配件损失：基于滑块的额外损失量尺寸横向对话框。
海拔损失：如果您在调整大小或选择时手动设置到区域的高度使用点海拔选项调整区域时，系统将高度转换为其各自的高度损耗。
通过阀门丢失：每个阀门都基于该阀的制造商规格分配了性能数据。基于该区域的总流量，系统将产生指定阀门的相应损耗。
需要压力：通过阀门损耗的设计压力来包括损失的总压力。
POC所需的压力：如果您为主线大小，则此数字将仅显示。它反映了这一点需要压力（直接列出此行上方）加上通过主线路径的额外损失返回POC，包括主线高程，辅助设备和仪表的任何额外损失。
流量要求:基于尺寸尺寸区域产生的总流量。将包含在该区域管道的任何设备。
降水率:如果区域已大小，则此值仅显示。
水速度:这个值，它是基于的最大速度滑块设置和实际速度价值列出尺寸横向管道对话框，用于允许区域正确到大小。
站点分析是特定区域的尺寸后的反射。如果由于某种原因觉得站分析中的数字不对，基于附接到所述阀门的设备，调整侧向的大小生成该区域的更新快照。
选择一个新的符号
要为头部，阀门或其他设备选择新符号，请单击“预览缩略图”图像设备信息对话框。
然后，您可以选择一个新符号，然后单击行。
故障排除：您尝试编辑组件，其预览缩略图是空白的
您可能试图编辑一个灌溉设备，并发现它的预览缩略图是空白的编辑设备对话框。
如果是这样的话，这是该做什么。
更换头部，阀门或其他设备

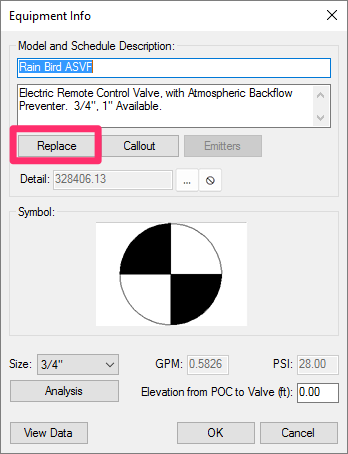

这代替功能，可用设备信息对话框，允许您用不同的型号或系列替换绘图中的现有头部，阀门或其他设备。请注意，此工具用您选择的新型号替换图形中所选设备模型的每个实例。
这个工具只会用相同类型的设备替换选定的设备。例如，你只能用一个头替换另一个头代替工具。
这代替功能不适用于旋转头。
要更换一块选定的设备，请打开查看数据/编辑设备工具并选择您想要更换的设备。
点击代替按钮在设备信息对话框。
然后，您可以为新设备选择制造商，系列和型号。新模式将在绘图中取代最初选择的设备的所有实例。
当你使用的时候代替头部的特征，它不尊重先前放置的头部的半径减小。这是解决方法：运行后代替（它将更新图中的所有头部），从项目中删除新模型，然后将其添加回来。这次，您可以设置RADIUS减少。结果，当您放置任何新的头时，它们将处于正确的半径下降。
许多用户运行代替工具不必要。请记住，您可以直接编辑任何设备的文本和型号，无需使用代替。
