我们的颜色呈现工具通过交换现有的植物符号来创建设计的彩色计划，以获取着彩色符号。它还使灌木区域和地面着色。

本文提供了有关如何使用植物的指导说明颜色呈现工具。有关将颜色呈现的植物放在绘图中的信息，请访问我们的信息放置颜色呈现植物文档。

有关设置打印机或绘图仪以提供彩色种植计划的最佳结果的重要提示，请参阅我们的绘制着彩色计划文档。

颜色呈现也可供选择灌木区和参考音符（Refnote）舱口。

重要提示：颜色呈现和绘制性能

彩色植物符号肯定会对绘制尺寸和性能产生影响 - 特别是如果为地覆盖或灌木区域选择的颜色包括梯度。

处理这个问题可以像冻结颜色层，或简单地切换到正常的植物符号转身颜色呈现离开当一幅画表现缓慢时。我们还建议在将图纸发送给其他人之前采取其中一种措施，这些人将进行工作，但不需要看到颜色符号。如果你已经把你的彩色图纸发给了另一个专业人士，比如一个遇到性能问题的工程师，你可以建议他或她冻结或关掉彩色层。

需要帮助确定哪些层应该冻结或关闭吗?颜色层总是包含字母COLR。例如，植物颜色层将从字符开始LP-COLR。

颜色将始终更加密集为AutoCAD，因为我们将继续推动要生产的产品质量的界限。因此，我们从来没有打算过常规开放和工作的颜色计划。我们始终将其作为演示文稿的单独颜色渲染过程。

颜色呈现概述

打开颜色呈现工具:

或类型PlantColor在命令行中

当你选择颜色呈现， 这植物彩色化对话框将打开。第一次打开时，此对话框将包含您添加到项目中的每种工厂的空白缩略图区域。

选择所有颜色符号后，关闭对话框应用颜色渲染到你的植物。

在此对话框中没有看到任何植物符号，并且您知道您已添加工厂到您的项目？解决方案>

树的符号

树符号组织

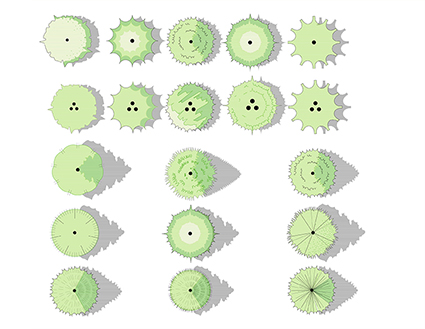

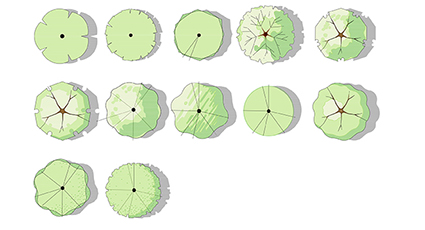

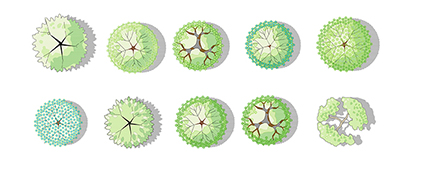

请注意，树符号组织成具有分组编号的表单组。这些名称从TREE-COLR -，然后是字母，分组号和最终号码。符号类型由跟随的字母分组“TREE-COLR以下列方式:

Tree-Colr-J：棕榈树

选择树符号

灌木符号

颜色呈现与树木一样，与树木一样的灌木，但您可以从灌木符号图书馆中作用。

灌木符号组织

与树符号一样，灌木符号被组织成具有分组数字的表单组。这些名称从SHRB-COLR-，然后是字母，分组号和最终号码。符号类型由跟随的字母分组“SHRB-COLR.以下列方式:

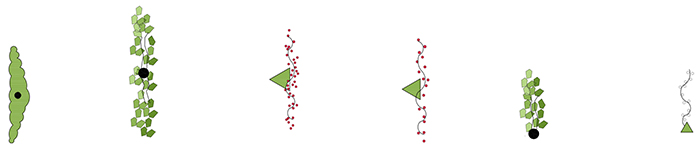

SHRB-COLR-Z：葡萄树

选择灌木符号

与树木一样，你会选择灌木形态，然后选择它的叶子颜色。

灌木区和地面符号

当使用颜色呈现在灌木区域和地面上的工具，您将选择颜色而不是形式。如果需要，您还可以选择纹理以使用该颜色。

我们有42种颜色可供选择。早在2015年，我们就将可用的颜色从单纯的绿色和黄色扩展到各种色调，从绿色到黄色、橙色、蓝色和紫色。

这选择符号对话框将打开。单击一种颜色将其分配给所选的地被或灌木区域。我们选择颜色CGC-E02.，闪亮的蓝色。

在这里看不到你想要的颜色？请注意，这些地基颜色将硬编码为软件。要要求新的地面颜色，请从TrueColor索引中选择颜色并通过A向我们发送您的请求技术支持的票。

滴水图案

在以下示例中，我们已经使用过我们的点画在种植计划中代表我们的地盘。点画模式有一个渐变的沙点来代表植物，边缘比中心区域更密集。

我们将选择一个相当浅绿色的 -CGC-A07-作为草皮的颜色。

当使用在原始图纸上时，点画纹理将自动延续到彩色的计划。

颜色渲染和植物概述

想要概述你的颜色植物以获取更多的定义？我们的植物概述工具还适用于彩色植物符号！

只呈着一个计划的一部分

有时，您可能会发现自己想要将植物符号保持在绘图的一部分中，但仅在另一个部分中显示计划符号。您可以通过完成以下步骤来关闭所选符号的颜色。

请注意，此过程不适用于冻结层上的植物。

1。转动颜色呈现从为计划。

2。创建一个名为的图层颜色排除。

3.使用我们的突出工厂工具，选择任何你想要从颜色中排除的植物(也就是说，只是显示为普通的植物符号)。类型S.在命令行中将所选工厂添加到a选择。

4.植物(s)仍然选择，类型支柱，然后按下进入打开属性控制板。

6。按照我们的说明冻结一层，冻结Color-Exclude层。

7.跑步颜色呈现一次。你移到新图层的植物将不会上色。

保存绘图

您现在应该以种植计划的不同名称保存此彩色图形。

彩色计划的示例

这是一个种植计划在彩色之前的种植计划可能看起来像的一个例子：

彩色之前：

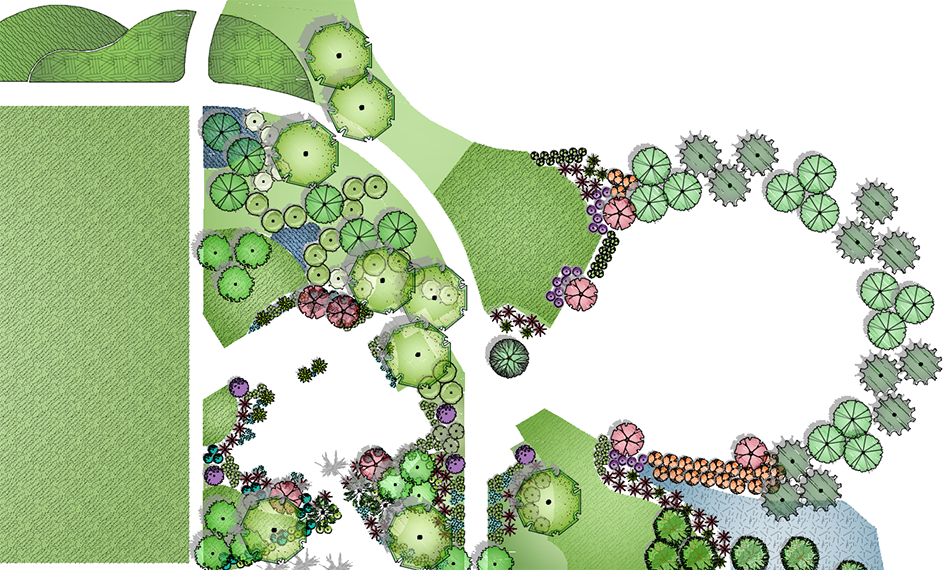

彩色后：

打开和关闭颜色渲染

颜色呈现是一个很棒的演示文稿工具，但你可能不想一直打开着色 - 不仅因为颜色符号可能导致绘制性能拖动在制作工作期间，但由于它也可能导致一些错误。

包括植物时间表中的着色植物符号

您可以在您的植物计划中包括来自您的主要图纸或您的Xrefs之一的彩色植物符号。有关说明，请参见彩色计划的工厂时间表我们工厂的部分计划文件。

绘制你的着色种植计划

时间的阴谋吗?看到我们的绘制着色绘图页面。

重要的：不要使用内置的AutoCAD DWG-to-PDF工具将彩色平面图绘制为PDF。相反，用我们的推荐第三方PDF打印机。

获得最新的植物颜色符号

有你的彩色计划有问题吗？您可能正在使用过时的颜色符号。如果是这样，请按照我们的步骤进行获得最新的植物颜色符号。

将颜色添加到网站和硬景块

想要彩色网站块？我们已开始向许多默认块添加颜色填充计划的图形和海拔图形库。我们的网站颜色工具还允许您添加自己的颜色填充到我们的块，以及您自己的颜色。有关更多信息，请参阅我们的着色网站和硬景块文档页面。

添加颜色以参考音符（Refnote）舱口

我们设计的颜色渲染与使用我们的区域/卷Refnote工具放置的参考音符（Refnote）舱口。颜色渲染现在以相同的方式使这些区域着色，它使地下封装或灌木区域舱口呈现，保持舱口盖图案和相关数据。有关详细信息和说明，请查看我们的为RefNote Hatches添加颜色文档页面。

相关网络研讨会

• 使用演示图形：获取一些“来自-The-gasics”的看法，查看我们的一些演示文稿图形工具，例如工厂颜色渲染，站点颜色和素描连接。一路上，我们还将为您提供更多的高级提示，以开发一个伟大的演示。（58分钟）
• 播种f / x入门:我们将给您一个完整的旅行我们的F/X种植丝带，包括一切从添加，放置，标签植物的错误检查，日程安排，并打开我们的快速渲染工具。(1小时)

故障排除

问题：树透明度的问题 - 无法看到或在树下看

问题：如何关闭一个颜色的植物符号，但留下彩色的其他符号

问题：使用颜色渲染时文件丢失错误

问题：您在绘图上使用颜色呈现，它现在具有过度大的文件大小。因此，您可能无法绘制绘图。

问题：使用颜色渲染时，您收到了消息“自动化错误：加载应用程序中的问题”

问题：颜色种植计划的某些部分没有绘制（打印）颜色

问题：你需要最新的植物颜色符号

问题：无法在3D模型（AutoCAD或Civil 3D）中看到舱口或彩色植物

问题：错误：糟糕的参数类型stringp nil

问题：无法调出或编辑已着色的参考笔记(RefNote)

问题：您打开了颜色渲染，植物着色对话框是空白的，并列出没有植物。您也可能收到来自Land F / X的消息，要求您检查互联网连接

问题：颜色在模型空间中显示不正确
