参考备注（Refnotes）：入门

• 参考Notes Manager概述
  • 四个参考笔记类型
  • 网格视图
• 添加参考备注
  • 添加注释
• 使用参考票据到制造商的规格设施
• 为参考音符分配详细信息
  • 列出参考说明计划中的详细信息
• 用户字段和值
• 领导者和标注风格选项
• 放置参考票据
• 在绘图中突出RefNotes
• 在一个图纸中引用多个工作表
• RefNotes和MultiLeaders (MLeaders)
• 从模板或项目导入引用票据
• 引用注释标注和计划
• 在XREFS中呼出refnotes
• 参考注释偏好
  • 组织你的回流
  • 自定义refnotes中的文本
• 将颜色添加到Refnote舱口
• 电气符号
• 相关网络研讨会
• 故障排除

想要放置一个站点对象或孵化吗？尝试使用参考音符。我们的参考笔记(RefNotes)工具允许您放置网站设施，覆盖物和任何其他网站对象 - 同时也分配单位，区域，长度或卷等成本。

您是否知道您可以将图纸中的通用块（图形）直接转换为具有数据，成本等的排记？了解如何！！

参考Notes Manager概述

打开我们参考文献工具:

F / X网站丝带，排雷飞出去

f / x详细信息丝带，排雷飞出去

参考Notes Manager将打开。

四个参考笔记类型

我们提供了几种类型的参考音符，每个参考音符都有自己的特定功能，即将物品和数据添加到绘图中。要了解不同的参考音符类型，请访问我们的文档部分：

• 符号参考票据：将一个数字符号引用文本表示法。
• Apenity（对象）参考笔记：放置一个或多个站点对象，并自动计算数量和成本。
• 长度参考备注:放置一项线性数量，并计算数据，如每英尺成本。
• 面积/音量参考说明：将诸如覆盖物中的材料（如覆盖物）放在舱口中，并计算成本和方形或立方体等数据。

您可以在引用备注管理器中选择参考音符类型和新参考说明对话框，当您转到添加新的参考音符时打开。

网格视图

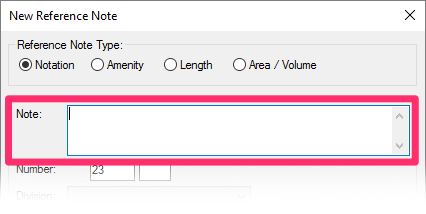

添加参考备注

在您在绘图中放置参考笔记之前，您将首先将其添加到Land F / X项目中。

由于每个参考音符类型具有自己的数据集，因此此对话框将具有不同的选项，具体取决于您选择的参考备注类型。上图是可用于符号参考备注的选项。

有关添加特定参考注释类型的说明，请访问我们的文档部分:

• 添加表示法参考音符
• 添加一个美化(对象)参考说明
• 添加长度参考说明
• 添加区域/卷参考说明

添加注释

使用参考票据到制造商的规格设施

有了参考说明，您可以从特定制造商的目录中规范产品。由于我们的制造商连接，您将始终从选择包含在我们的数据库中的制造商目录中获得准确的最新信息。更多信息>

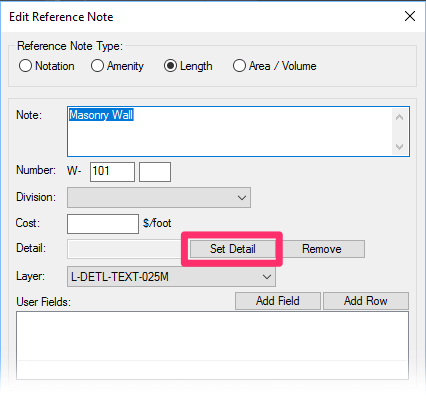

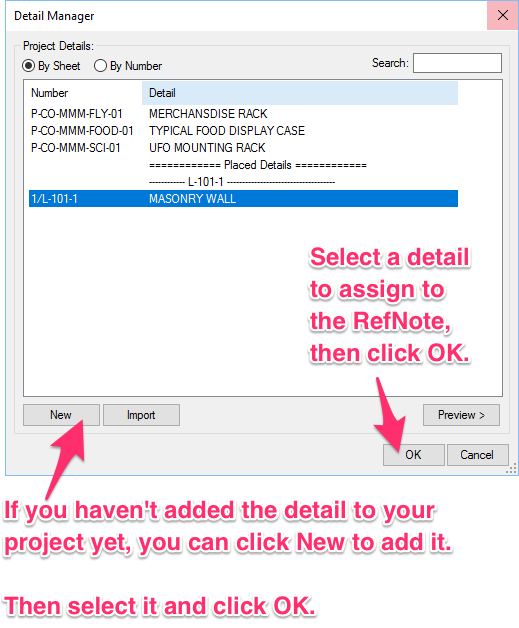

为参考音符分配详细信息

当添加或编辑Reference Note时，您可以选择使用该Reference Note引用一个细节(也称为为该Reference Note分配一个细节)。

为参考信息分配详细信息提供了两个主要优点：

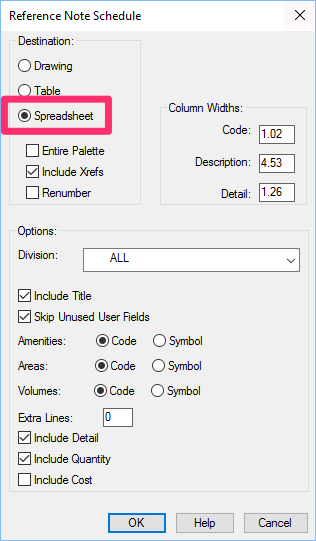

• 对于一个，您可以在计划中引用详细信息（参考说明计划）。计划将引用详细信息的实际工作表以及该页面上的详细信息。您还可以选择将该信息导出到电子表格。这样，您有一个易于复制的详细信息列表，包括在承包商的出价表中包含，给出了一种快速的方式来引用详细信息。更多信息和说明

• 当您使用项目模板时，第二个好处会发挥作用。如果你从模板导入参考音符，并且该参考说明是引用详细信息，它还将将详细信息导入项目中。这个可爱的功能为您节省了一个额外的步骤，必须在将其放在工作表之前进入该细节。有关更多信息，请参阅我们的模板文档页面。

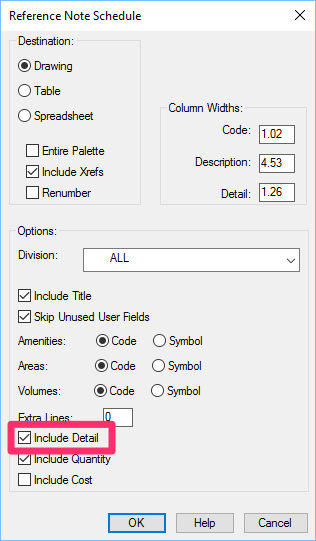

列出参考说明计划中的详细信息

如上所述，将细节分配给参考值表示您可以在引用备注计划中列出该细节。

用户字段和值

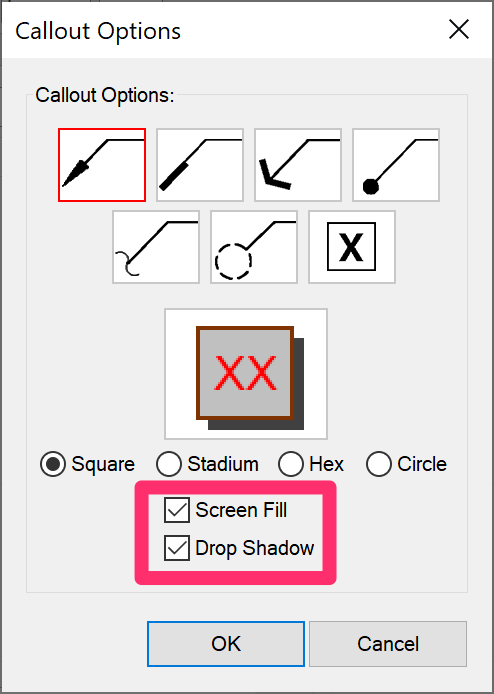

领导者和标注风格选项

要将领导者和标注框样式分配给将标记refnotes的标注，请使用底部的领导者和标注选项添加参考备注对话框。

如果您想这样做，我们还提供了为每种refnote提供自己独特的风格的能力。如果您想要所有的refnotes标注来看起来相同，请注意在您创建或编辑的每个交叉口中设置相同的领导者和标注样式。

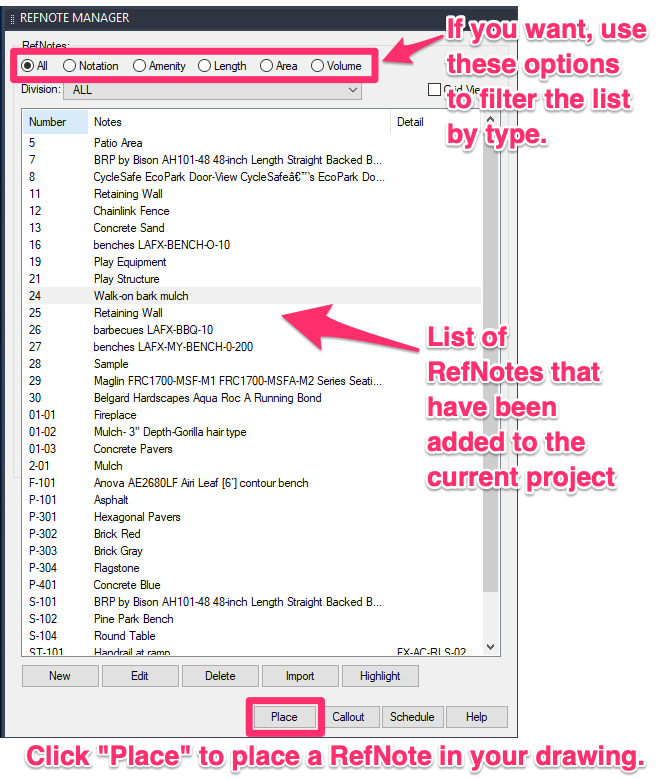

放置参考票据

放置轮回时，您可以分别按F8和F9键分别在ortho和捕捉模式之间切换。这将允许您以某种角度锁定领导。

将注释放在模型空间（首选方法）时，请确保正确设置比例。有关更多信息，请参阅我们的设置比例页。

请注意，每个Refnote类型都有自己的一组选项和展示方法。有关放置文件类型之一的信息，请参阅我们的文档部分：

• 放置符号参考音符
• 放置一个长度参考音符
• 放置区域/音量参考音符
• 放置一份设施参考说明

在绘图中突出RefNotes

这个按钮触发了我们的强调工具，它可以帮助您在绘图中定位特定的植物、RefNotes和其他特定对象。

在一个图纸中引用多个工作表

你可能会经常发现自己想要在一幅画中引用几张不同的纸。在这些情况下，您可能需要区分不同工作表上的符号和前导符。RefNotes工具绝对是处理这些笔记的最佳工具。

然而，为此目的使用RefNotes将要求您更新您的标准。我们建议对所有这样的音符使用单一的符号样式。例如，如果您只对所有音符类型使用Square风格的音符，那么从技术上讲，您将能够将所有音符按工作表编号为1到99。然而，我们也不建议采用这种标准。

您可以通过分组对您进行分组来获得大量的能力。这种类型的分组将更轻松地从其他项目导入笔记。它还允许生成一个整体计划。这只需要设置单个字母的前缀 - 因此，例如，您的笔记可以被编号为D-01至D-09和S-01至S-99。

然后，您仍然可以保持不同的符号样式，虽然我们不推荐这种做法。假设系统的设计是有单个音符样式。因此，例如，当您创建演示，布局和分级说明时，您必须小心每次选择正确的符号样式。错误的机会意味着我们的书中的错误。

最后，按工作表组分组笔记的最简单方法是在单独的DWG文件上拥有每个纸张，其无论如何遵循最佳CAD实践。在同一绘图中，您可以将注释放入纸质空间。

refnotes和multilleaders（mleaders）

AutoCAD.多层杰尔（MLeader)工具现在内置到以下项目:

• 长度refnotes.
• 符号refnotes.
• refnotes标注

Mleader是一个原始的AutoCAD功能，使Leader，Arrow和Callout Box成为一个奇异的连续实体。有关更多信息，请参阅我们的Mleaders.文档页面。

从模板或项目导入Refnotes

我们建议您发现自己向多个项目添加相同的refnotes设置项目模板然后将您常用的Refnot添加到该模板中。然后，您可以从该模板导入新项目。考虑到您所需的所有资料，这种做法可以节省不可估量的时间，考虑您需要填写的所有数据。使用模板，您只需要添加和配置refnotes一次，然后导入它们 - 以及所有附加的数据 - 进入当前项目。

有关更多信息和说明，请参阅我们的导入参考笔记页。

引用注释标注和计划

有关调用和创建RefNotes库存的信息，请参阅我们的refnotes标注和refnotes时间表页面。

在XREFS中呼出refnotes

你可以轻松地呼唤排雷在你的XREFS中，同时仍然在主绘图内工作。只需确保您在内部标记的图形和XREF绘图都设置为同一地图F / X项目。然后按照您的形式标记您的回流。

参考注释偏好

组织你的回流

排名通过划分和细分组织。我们的refnotes偏好屏幕允许您通过添加或编辑这些划分和分区来自定义订书机的组织。

要了解分区和细分分区的详细情况，请参阅我们的RefNotes组织页。

自定义refnotes中的文本

我们的软件包括默认文本样式，这是完全可定制的。这些文本样式中的几个管理了字体，点大小和文本中出现的文本的其他特征，以及Refnote标注和计划。请看我们自定义默认文本样式页面以获取更多信息。

将颜色添加到Refnote舱口

你可以用我们的颜色渲染工具来为RefNote的嵌套添加颜色，以实现颜色表示。请参阅我们的文档为RefNote的嵌套添加颜色。

电气符号

电气符号将以符号的缩略图图像显示在参考说明计划中，并且不需要“注意”令人难题。

您希望将自己的电气符号添加到库中。用我们保存块工具来做这个。

相关网络研讨会

• Hardscape Design.：带有Land F / X的Hardscape Design是关于参考票据（Refnotes）的全部。了解我们的Refnotes工具中可用的Myriad选项，该工具将简化项目的工作流程。我们将覆盖排名圈的所有基础知识，包括设置和放置Refnote，调用您的功能并放置时间表。（1小时2分钟）
• 简化场地和硬景观项目的生命周期：您的指控器有工具 - 包括我们的refnotes工具 - 从概念到施工文件，完成数量，数据，呼出和成本估算。学习一个完整的过程，跨越每个项目的生命周期，将开始脱离整个起草时间的削减日期。（1小时3分钟）
• 了解制造商之间的联系:制造商联系是一种动态的、无价的关系，我们在Land F/X开创了一种独家的、易于使用的工具，对设计师和制造商都有好处。了解我们在制造商内容中投入的工作，以及如何加强您的CAD设计和场地设施、照明和硬景观的规范流程。(1小时1分钟)
• 网站工具介绍:本次网络研讨会涵盖了我们网站工具提供的基础知识，包括参考笔记管理器的部分。（1小时2分钟）
• 公共土地F/X问题：此网络研讨会涵盖了我们的一些较小的工具，包括参考音符用户字段。（1小时）
• 制造商连接如何运作：制造商连接与我们的参考说明工具配合使用，以帮助您提供特定制造商的标识网站设施和Hardscape材料。在这里了解一切。（53分钟）
• 使用Refnotes和成本估算：从概念开始使用Refnotes的项目可以帮助加快过程以生产精确的详细图纸和施工图纸，以及沿途的每一步都有成本估算。我们将通过使用实际项目通过Refnotes进行一些高级用户提示。（46分钟）
• 线路设计的重要性：线条，分区和边缘是景观建筑师的阿森纳中最强大的设计工具。来自永久的Daniel Martin解释了专业知识的重大经济和环境效益。（54分钟）

故障排除

问题：选择符号或舱口：块或舱口不可用

问题：舒适性参考音符以错误的尺寸进入

问题：舱口看起来是固体的，而不是模式

问题：孵化不正确（孵化比例问题）

问题：舱口舱要么太密集或者没有渲染

问题：放置引用注释时出现错误消息：照明 - 非光度灯：当前渲染引擎不支持非光度灯

问题：Hatch Island / Hatch多个功能无法正常工作

问题：超级舱口和土地F / X软件

问题：未找到隐藏定义-错误消息

问题：孵化预览幻灯片(缩略图)是不正确的-一些幻灯片是相同的，但有不同的名称

问题：当我尝试选择一个符号时，块或舱口是不可用的

问题：块符号预览幻灯片（缩略图）不正确 - 几张幻灯片是相同的但具有不同的名称

问题：字体重叠或溢出由RefNotes标注生成的框周围

问题：当我重新缩放我的绘图时，我的一些RefNotes标注没有调整大小(缩放)

问题：尝试添加或放置舒适性排名时，您正在遇到重大延迟

问题：您需要在绘图中重新归类参考说明以适应新的绘图缩小

问题：无法在3D模型（AutoCAD或Civil 3D）中看到舱口或彩色植物

问题：您无法编辑或调出RefNote窗口

问题：当您尝试从项目或模板导入引用票据时，AutoCAD冻结或崩溃 - 您的Office有云数据

问题：您的RefNote标注文本缩放不正确-它太大或太小

问题：您将一个RefNote标注放置在一个工作区域内，并为其分配了一个UCS，并且该标注与该UCS而不是与WCS对齐

问题：在脱机时工作，即使您已经使用这些模式，您也无法访问区域/卷refnotes的宽块。HATCH对话框中的缩略图预览为空。

参考说明及时间表事宜

问题：参考说明计划正在按分部而不是细分列出我的排雷，或者被错误组织

问题：Refnotes计划数量不正确

问题：计划标题正在重叠时间表文本的其余部分（或者太大，太小，或出现在错误的位置）

问题：参考说明计划中的部分标题是重复的

问题：您无法向Excel电子表格发送您的参考说明计划

问题：您的自定义块是在放置在图形中的预览幻灯片的不同颜色，或者预览幻灯片显示错误的颜色

问题：工作区域无法识别或计算Refnote Hatch

问题：参考备注在放置在纸张空间时出现在舱口或其他物体后面的标注

问题：您在尝试下订阅呼叫时收到包含文本acrxclassname的错误

问题：XREFS的引用注释不会在您的时间表中出现，即使您检查了“包含XREFS”框

问题：放置RefNote覆盖时，收到以下错误消息:无法定位目标覆盖

问题：参考注释的长度没有正确计算，或根本没有出现在参考注释附表中

问题：您只能重复地放置或突出相同的Refnote - 即使您选择一个新的Refnote或突出显示

问题：参考Notes Manager中的几个按钮是灰色的，无法访问

问题：错误的DXF组(10)错误时，放置参考笔记

问题：文本框在您的绘图中显示您的绘图标注应为

问题：您的refnotes计划文本被缩放不正确 - 它太大或太小了

问题：Refnotes计划列中的文本是重叠的

问题：不同的参考音符标注在同一图形中出现不同的样式

问题：注释参考注释没有显示在引用特定工作区域的参考注释计划中

问题：Refnote标注中的文本出现突出，推在一起或重叠

问题：当你试图编辑你认为是RefNote块或阴影的绘图时，你收到一个“This is not a Land F/X entity”错误消息

问题：错误：文件... .dwg是在放置轮回时由一个不兼容的AutoCAD创建的

问题：错误：在放置Refnotes时，“DCL-SlideView-Load Arx中未处理异常”

问题：您要根据纬度和经度地分店设施

问题：尝试放置长度或符号refnote时，您收到了无效的输入错误，或者refnote标注
