解决CAD中的字体问题

您的字体是否未在AutoCAD中显示或显示不正确?有TrueType字体问题吗?以下是AutoCAD文本和字体可能遇到的一些常见问题的解决方案。

如何正确安装字体

需要在计算机上安装字体?这是如何正确做到这一点。安装字体时要注意遵循链接步骤 - 否则,我们的软件可能无法读取已安装的字体。

此页面的重要定义

文字样式:我们的软件包括默认文本样式。使用我们的一个工具将文本放在图纸中时,会自动应用每个文本样式。(许多文本方式适用于几个地图F / X工具。)例如,计划文本样式控制您的工厂时间表中的文本,灌溉计划,参考说明时间表等。您可以配置这些文本样式使用所选字体,点大小和其他自定义设置。

字体:字体是应用于字母,数字和其他字符的统一特征集。着名的字体包括Arial,Helvetica和快递。在我们的软件的上下文中,“字体”是您可以应用于文本样式的几种设置之一。因此,如果您希望您的日程文本出现在ARIAL中,则会将ARIAL字体分配给您的日程文字样式。

“创建文本样式时出错”错误消息

您可能会看到以“”开头的错误消息创建文本样式时出错“并包含字体的名称。

例如,如果您试图创建一个区域或工作区如果文本样式设置为瑞士字体,您可能会收到以下消息:创建文本样式“区域”时出错:FONT文件'swiss.ttf'未安装。

对于解决此错误的解决方案,请参阅我们的创建文本样式时出错:未安装字体文件文章

文字溢出和箱子/字体区域周围

溢出文本框(如呼叫框)之外的文本通常是由定义分配给绘图中文本特定使用的Land F / X文本样式的问题。

例如,如果您在工厂标签的文本框中看到文本溢出,则您需要检查设置详图索引灯,这是分配给工厂标签和其他特定类型的标记的文本样式。

可以从中更改文本样式一般偏好屏幕。打开首选项屏幕:

FX管理功能丝带的偏好

f / x admin丝带

FX种植功能区上的首选项

偏好任何其他面板上的弹出按钮F / X.丝带

FX管理工具栏上的首选项

几个工具栏(外汇管理工具栏图为)

FX管理员菜单上的首选项

任何一个F / X.下拉式选单

f / x adminF / X网站f / x种植F / x灌溉, 或者f / x详细信息

或类型*FX首选项在命令行中

在常规偏好中,突出显示有问题的文本样式,然后单击编辑

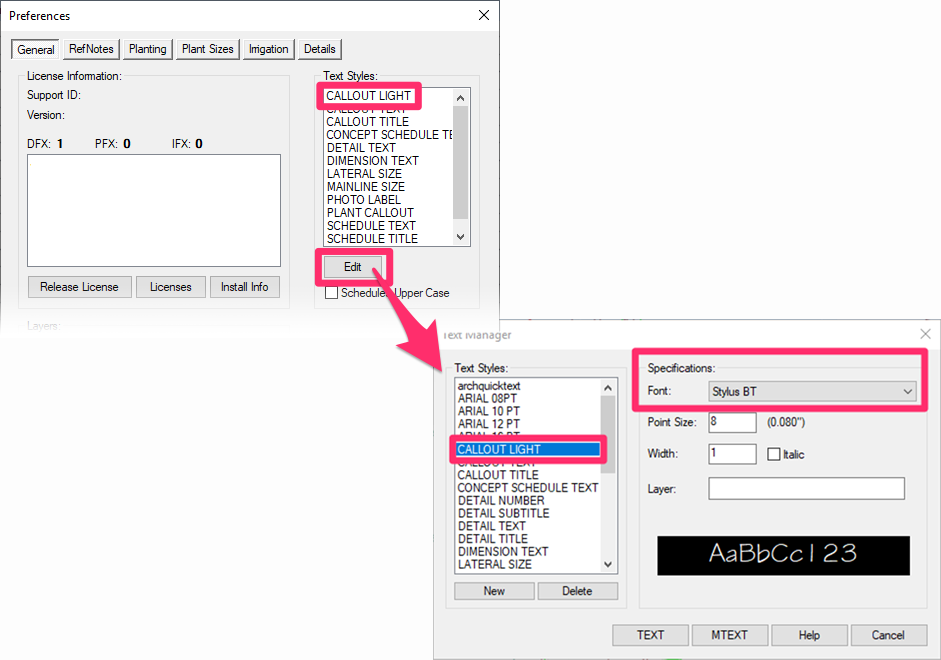

例如,如果标注溢出并环绕文本框,请高亮显示详图索引灯然后单击编辑. 然后检查指定给哪个字体详图索引灯在里面字体菜单。它可以设置为计算机上未安装的字体。使用菜单设置不同的字体,然后单击好的保存更改。

该字体现在将应用于选定的文本样式。例如,如果为文本样式详图索引灯光选择字体手写笔BT,则详图索引中的文本将显示在手写笔BT字体中。

修复损坏的字体

如果已打开图形并且字体损坏导致无法执行诸如放置明细表之类的操作,则问题可能是由于计算机上的字体损坏或AutoCAD中的字体条目损坏所致。


在创建文本样式时,您可以指定字体名称或字体文件名。我们的软件只能访问字体名称通过读取字体文件本身。添加到痛苦中,Windows注册表只能存储字体缩写名称使用文件名–而不是全名。

此外,Windows7用户经常会遇到另一个头痛的问题,即连续尝试卸载或重新安装同一字体将导致字体文件名在重新安装时自动更改。这种文件名的改变是字体一年来最大的噩梦。例如,自Windows3.11以来,Arial的文件名arial.ttf., 干净利落。但现在使用Windows 7,文件名可以变成宋体\u 3.ttf在某些机器上重新安装Arial时。


因此,在使用我们的软件时 - 尤其是在多用户办公室中 - 您需要确认字体文件名是相同的。

修复#1:编辑问题字体的注册表列表,然后重新启动计算机

注册表设置可以在注册表编辑器的文件夹路径中找到:
HKEY_LOCAL_MACHINE /软件/Microsoft/Windows NT/当前版本/字体

如果您不熟悉注册表编辑器,则可能需要向IT管理员询问执行这些步骤。

要访问上面显示的文件夹路径,请打开跑步按下对话框视窗R.键(Windows)或命令R.键(使用Parallels Desktop)。

在里面跑步对话框,键入regedit.在里面打开场地。

点击好的

类似于此一个的对话框可能会打开。

点击是的打开注册表编辑器

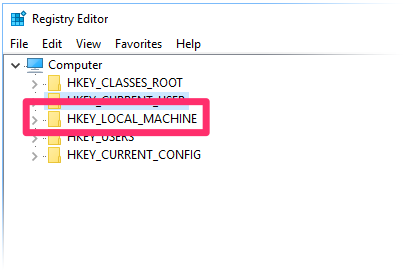

注册表编辑器将打开。展开HKEY_LOCAL_MACHINE.单击文件夹名称左侧的箭头。

来自文件夹HKEY_LOCAL_MACHINE.,继续扩展文件夹以导航到文件夹路径软件>Microsoft>Windows NT>当前版本>字体

安装在计算机上的字体将在此文件夹中列出。每个字体的文件名将显示在字体名称的右侧。在我们的示例中,字体的文件名arial(trueType)arial.ttf.

如果看到包含包含“_0”“_1,”等的缩写文件名列出的问题字体,请将字体的文件名更改为正确的文件名。这可以像删除文件名中删除额外的字符(下划线,数字等)一样简单。

重新启动计算机以执行更改。

如果编辑注册表列表的问题字体没有为您工作,是时候继续修复#2了。

修复#2:删除问题字体的损坏版本

重要的:您需要在另一台计算机或电话上打开这些步骤,因为您将重新启动出现问题的计算机,并且无法在那里查看这些步骤。

1。打开“开始”菜单并开始键入更改高级启动选项在搜索字段中。

选择更改高级启动选项从菜单的顶部。

2。单击现在重启按钮下面高级启动

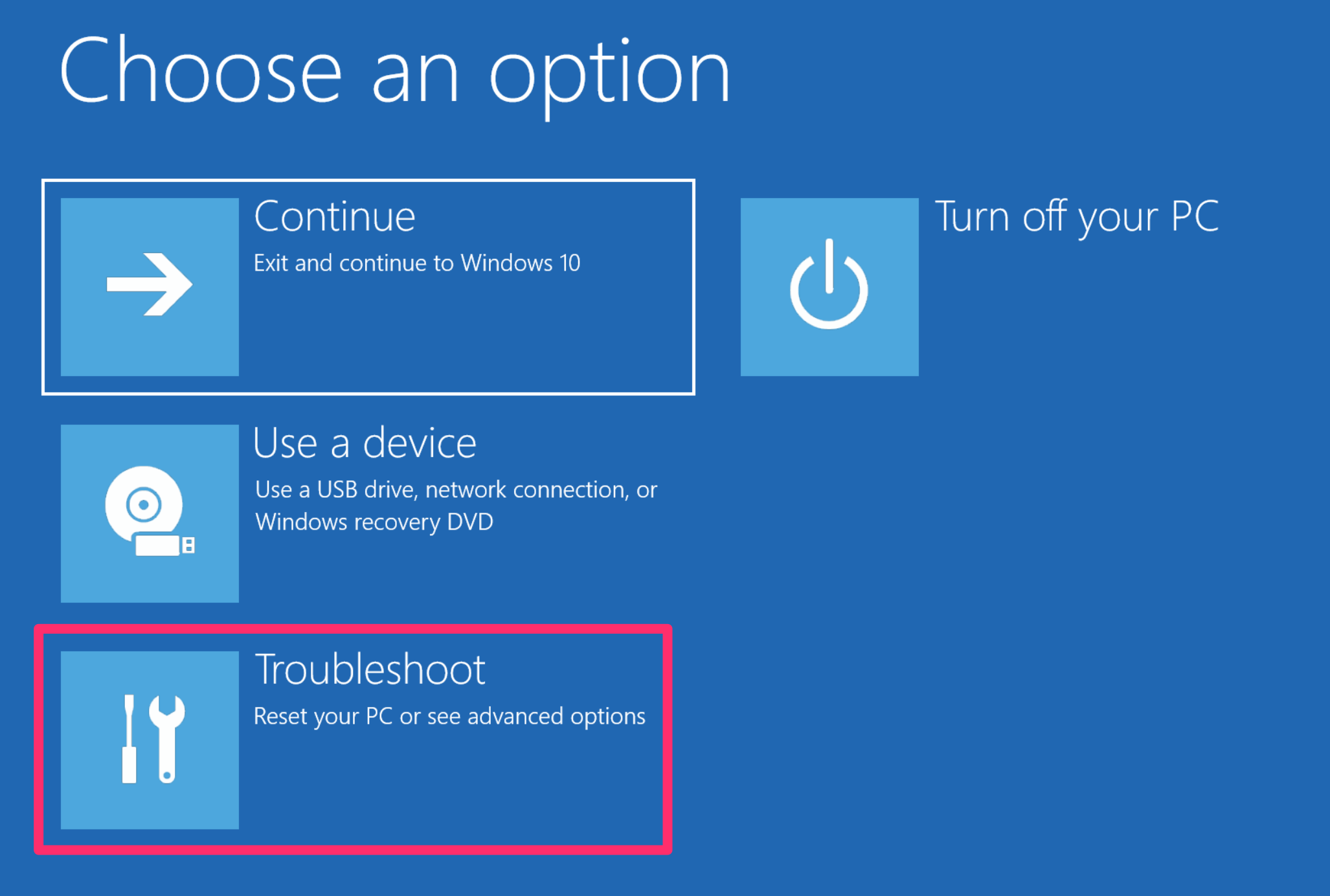

3.您现在会看到右侧的屏幕。

选择排除故障选项。

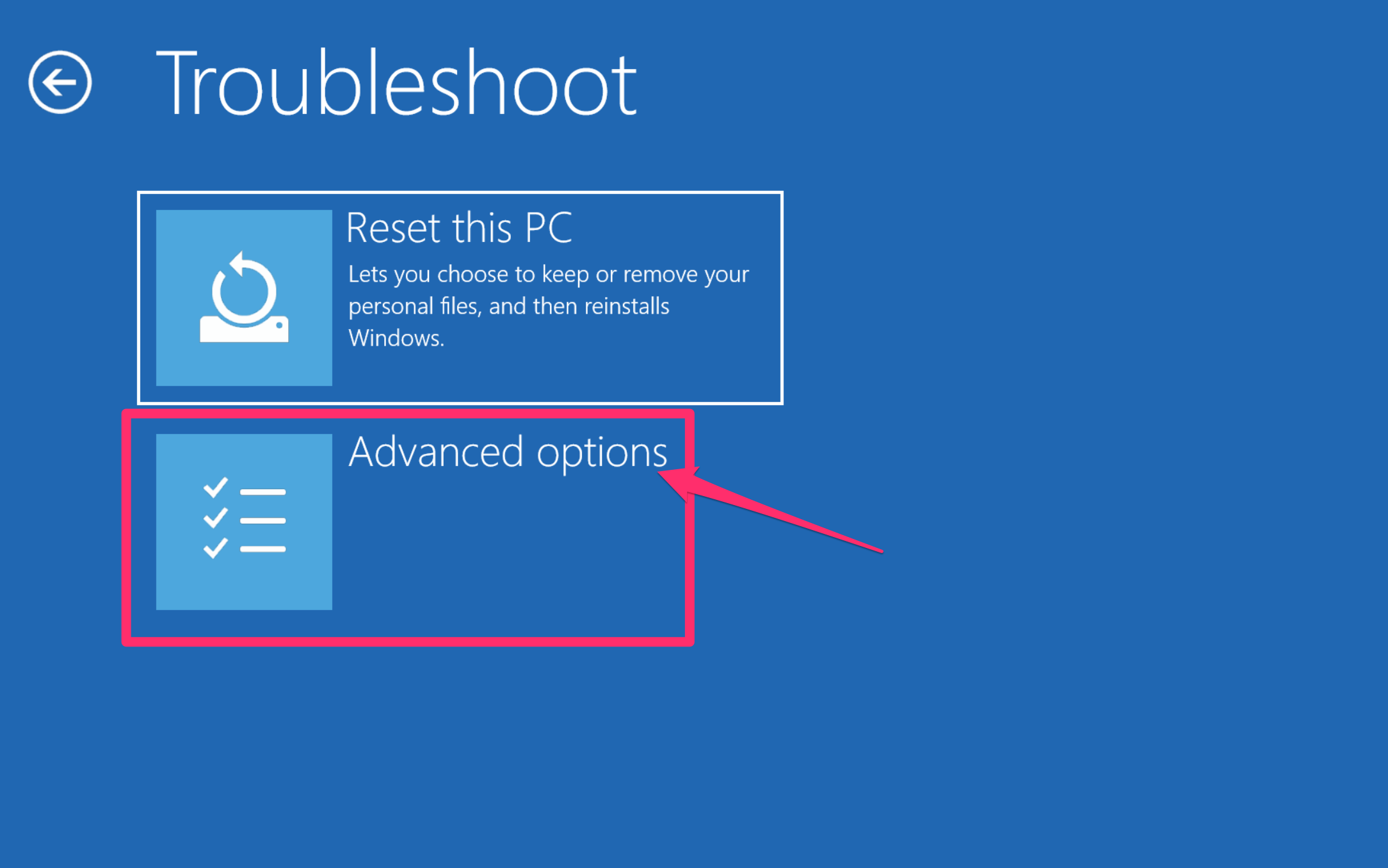

4.在这一点排除故障屏幕,选择高级选项

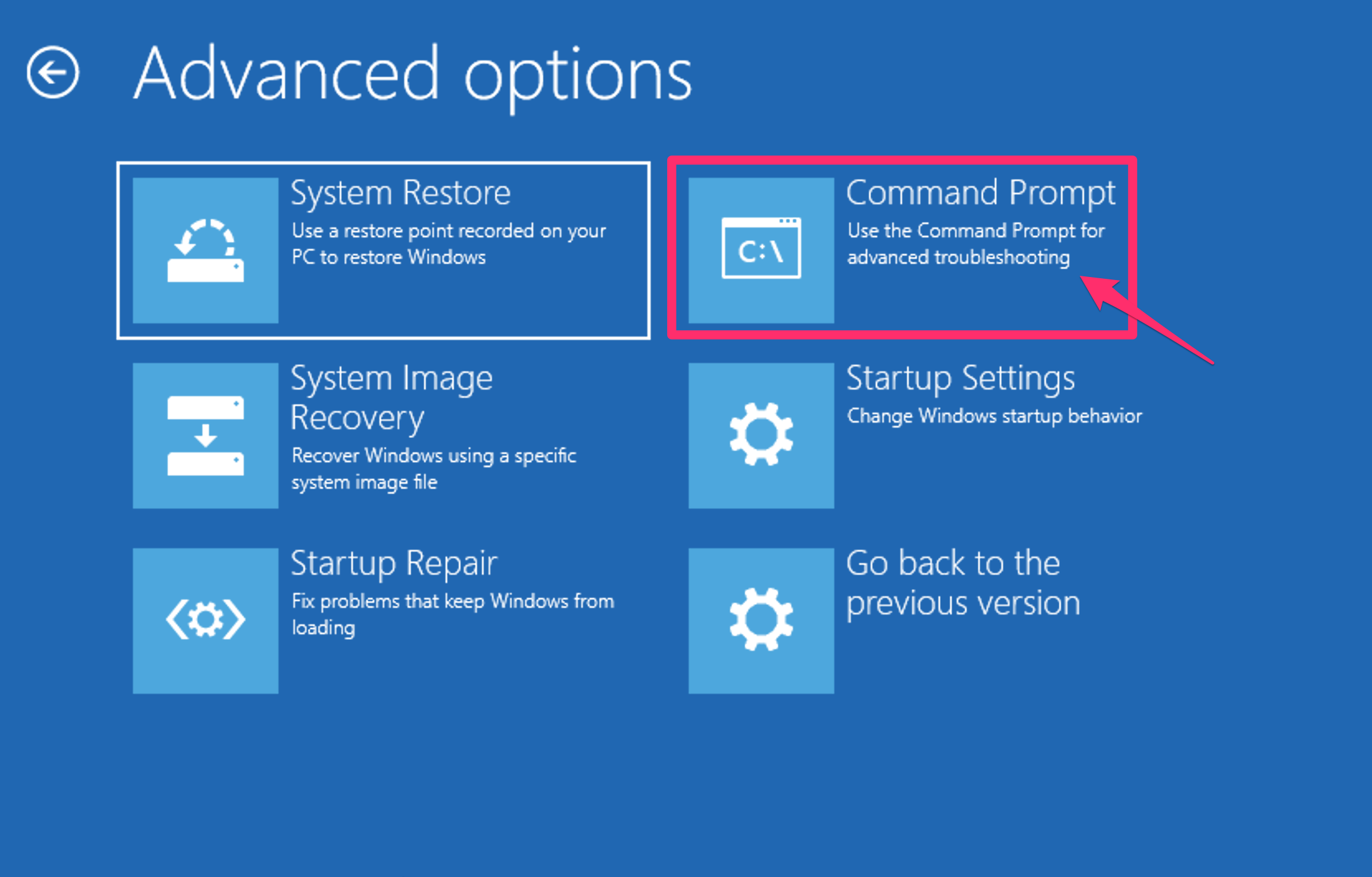

5。在这一点高级选项屏幕,选择命令提示符

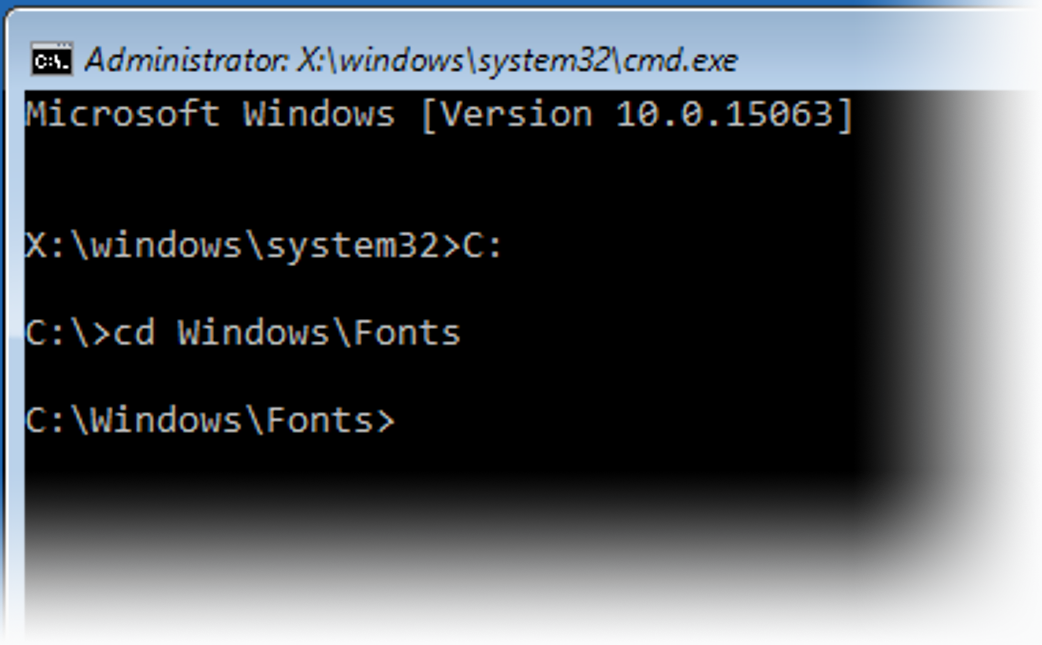

6。在命令提示符下,复制和粘贴以下命令:

C:

然后按进入

7.现在在命令提示符下复制并粘贴以下代码:

CD Windows \ fonts

然后按进入再一次。

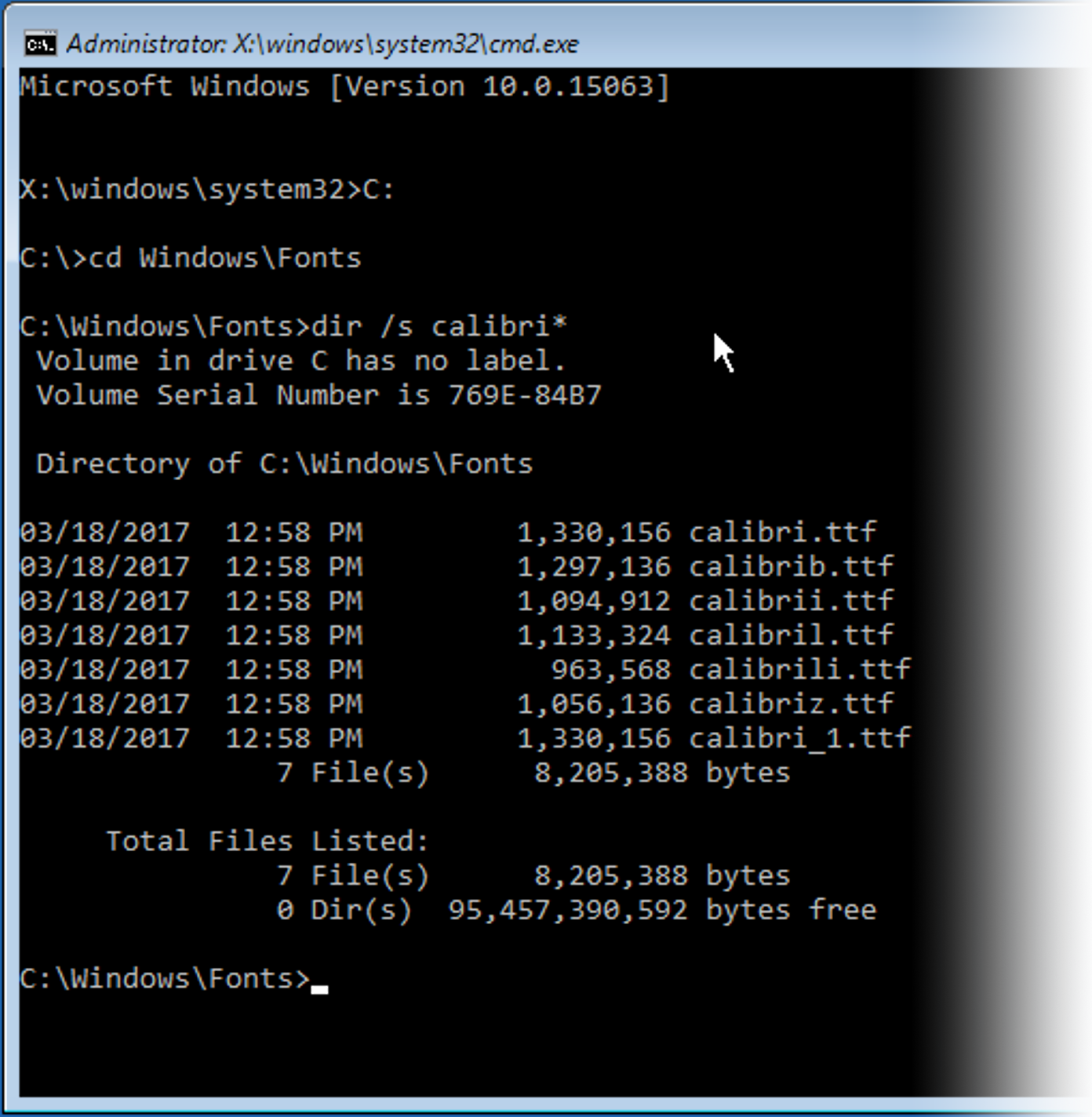

8.要查找遇到问题的字体,请在命令提示符下复制并粘贴以下命令,然后按进入

dir / s fontname *

代替fontname.使用您有问题的字体的名称。例如,如果您与Font Calibri发出问题,则粘贴的文本应阅读:

dir / s calibri *

*在复制和粘贴的文本中,文本用于在字体名称的最后一个字母后截断,它将返回–这是我们想要的,因为我们正在查找该字体的\u 1和\u 2版本–例如,Calibri_1.Calibri_2.

9使用以下命令删除问题字体的每个实例:

del fontname.ttf.

(其中fontname.是问题字体的损坏版本的名称)

在此示例中,问题字体是Calibri,因此我们需要使用以下命令删除Calibri_1.ttf和Calibri.ttf:

del calibri_1.ttf.

del calibri.ttf.

此命令将仅删除命令中实际指定的字体。你需要重新运行del每个字体的命令,按名称指定它。

10。类型出口在TE命令提示符下按进入,它将关闭命令提示符。

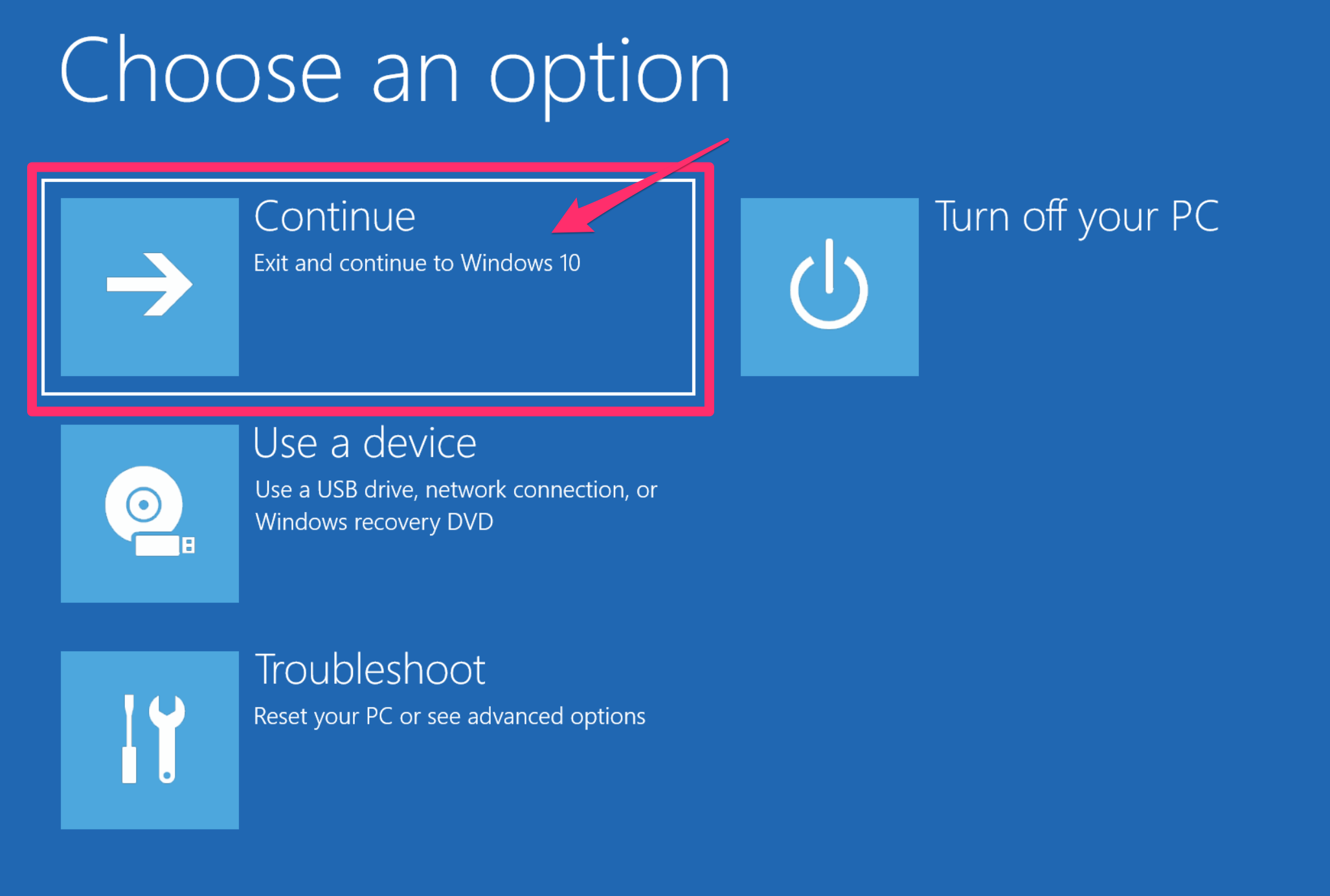

11.选择继续退出并重新启动到Windows 10以继续其余步骤。

未显示在绘图中的字体,或错误消息“字体文件不存在”/“font文件未安装”/“糟糕的参数:consp nil”

字体根本不在绘图中显示出来。

此外,在尝试放置文本时,您可能会看到一个或多个以下错误:

  • (**字体名称**)字体文件不存在(其中**字体名称**是分配给您尝试放置的文本样式的字体的名称)
  • 错误:'糟糕的参数类型:CONSP NIL
  • 字体文件未安装

当Windows 10删除字体时,它将它们置于隐藏对象。字体可能已重新安装多次,也可以创建问题。

在任何这些情况下,您需要删除管理控制台中的命令行中的字体。

1。打开“开始”菜单和“类型”命令在搜索字段中(不要按Enter。)

2。右击命令提示符在列表中。

3.选择以管理员身份运行从打开的菜单中。

4.命令提示符窗口将使用管理权限打开。

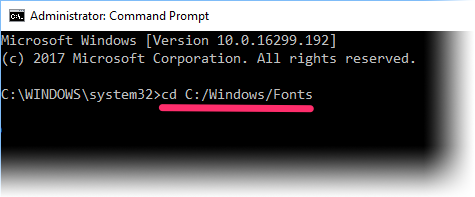

在命令提示下键入以下文本:

cd C:/Windows/字体

然后按进入

5。在下一行中,键入谜语然后按进入

6。您现在会看到您提供的整个字体列表。

确定需要删除的字体后,键入del后跟要删除的字体的文件名。然后按进入

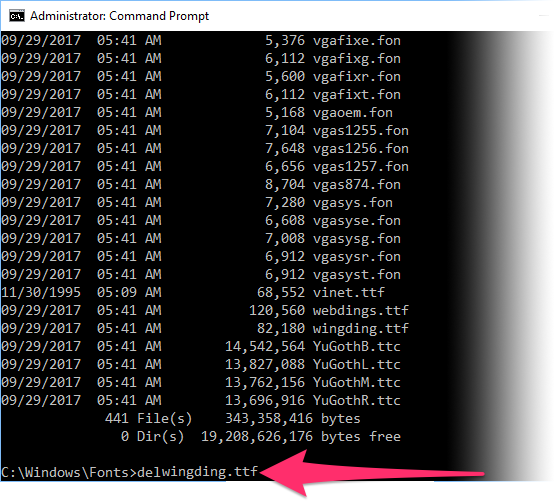

在本例中,我们将通过键入delwingding.ttf.

对引起问题的每个字体重复此步骤。

7.按照我们的步骤打开注册表编辑器

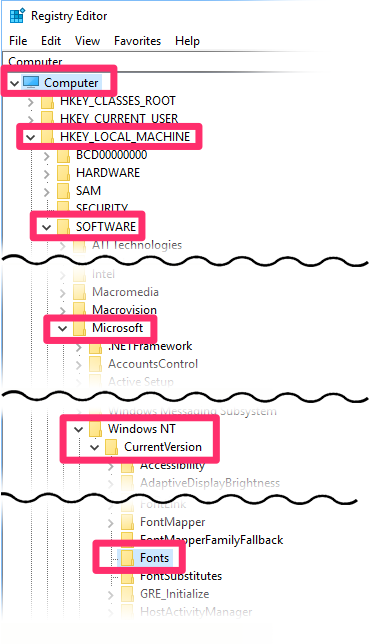

8.展开以下注册表项:

  • 电脑类
  • HKEY_LOCAL_MACHINE.
  • 软件
  • 微软
  • Windows NT
  • 当前版本

然后选择字体钥匙。

9一旦你选择了字体键,您将看到您目前已安装的所有字体的键列表。

删除字体的密钥,右击关键(例如:温丁),然后选择删除从菜单。

10。重新安装每个已删除的字体。如果您能够将字体放置在AutoCAD图形中而不看到错误,则已解决该字体的问题。

按照我们的步骤在计算机上安装字体。如果不使用此安装方法,我们的软件将无法读取计算机上的字体。

SHX字体行为异常或消失

SHX字体样式,比如4-Text,有一些怪癖,可能会使它们在CAD中出现问题。例如,您可能无法在详细信息中显示特定的文本样式。文字样式可能出现在详图文件中,但不会出现在图纸布局中–即使所有图层都已打开并解冻。

首先,检查包含文本的图层是否在中被冻结或关闭图层属性管理器。如果是这样,请解冻图层或将其打开。然后检查您的字体是否显示出来。

如果没有,您的下一步将是检查AutoCAD中的字体的设置文字样式对话框。以下是如何打开它:

管理丝带,文字风格按钮

单击右下角的小箭头文本窗格在AutoCAD上注释丝带

或类型风格在命令行中

文字风格对话框将打开。从中选择问题字体字体名称菜单(示例:斜体.shx)。确保这一点使用大字体盒子是未经选中,然后单击申请. 很可能,你的字体现在表现正常,可以在你的绘图中看到。

SHX字体可能是有问题的,因为它们允许此盒子意外检查,这可能会导致您遇到的问题。这是使用TrueType字体而不是SHX字体的另一个有原因。

有关自定义土地F / X文本风格的更多信息>

字体以斜体方式进入(而且您不希望它们)

你在绘图中放置了文本风格或字体,它进入了斜体吗?如果是这样,请看看我们的斜体的文本样式或字体解决方案的文章。
