线型画得太粗或太细

问题

您的一条或多条线绘制得太粗或太细(重或轻)。

导致

在您当前使用的CTB情节样式中,该行的线粗设置可能设置不正确。

关于基于颜色(CTB)的绘图样式的更多信息

解决方案

要解决这个问题,您需要检查并可能更改绘制不正确的linetype的lineweight设置。

类型道具在命令行中并按下输入

选择绘图不正确的线或对象。

然后看看属性面板检查分配给线的颜色,以及对象是否线型是按颜色设置还是随层.(在大多数情况下,我们建议设置您的线型随层.)

在我们的示例中,我们选择的对象被设置为品红(Land F/X颜色设置中的颜色6),并被设置为线型随层

现在打开绘图器设置:

输出丝带,情节按钮

类型情节在命令行中。

文件菜单,情节选项

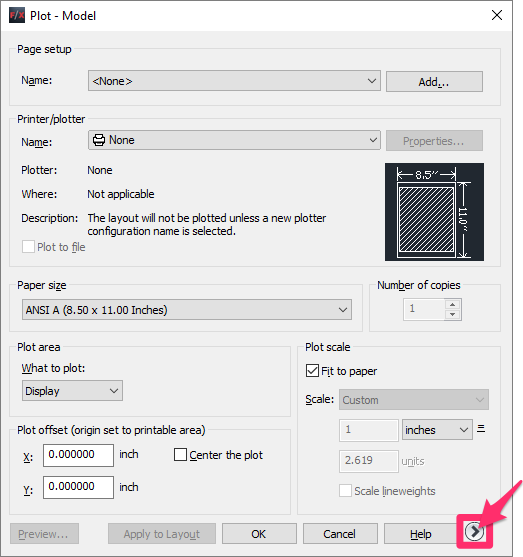

如有必要,展开情节对话框,单击右下角的面向右的箭头。

控件中选择要编辑的情节样式绘图样式表(钢笔作业)下拉菜单(例子:LFX.ctb).

单击编辑按钮到菜单的右边。

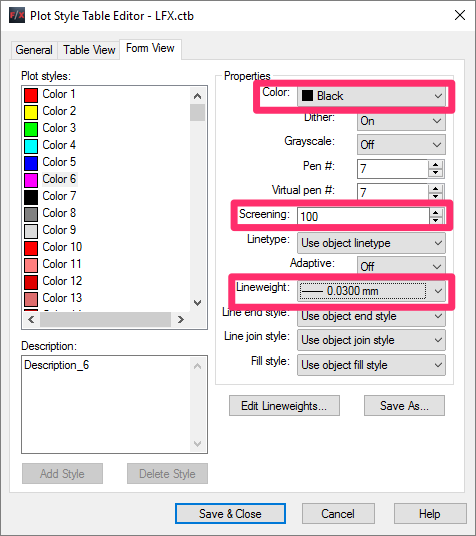

绘图样式表编辑器对话框将打开。选择表格视图选项卡来显示新CTB文件的当前笔分配。

要对钢笔设置进行修改,请从情节风格列出并做出相应的调整属性面板。

在我们的示例中,我们将更改为颜色6,或品红。

检查的三个主要设置是:

颜色:在大多数情况下,这将被设置为黑色的

筛选:这个设置决定了绘制颜色的暗度。屏幕越高,绘制的颜色就越深。

Lineweight:此设置决定绘制时所选线色的粗细。

请注意,颜色6被设置为极细的线重- 0.0300毫米-这将使它绘图为非常细的线。

要更改示例中的行粗,我们将从Lineweight下拉菜单(例子:0.35毫米).

对错误的线型进行线粗设置,直到它绘制到您想要的粗细。

不同线重的例子(植物轮廓)

以下是一个将植物轮廓层设置为相对较粗线粗的绘图示例:

这里有一个相同的例子,植物轮廓层设置为更细的线粗:
