用XREFS绘制绘图中的缩放和单位故障排除和校正

设置正确的比例和单位是不可估量的重要性。如果这些项目设置错误,则绘图中的对象将显示错误的大小。长度和面积测量值不准确,您的网站计划通常会关闭。

在包含作为XREF的其他文件的图形中,这些问题变大。如果比例和单位在绘图和XREF之间不匹配,则您可以享受堆的困难。如果您正在阅读此页面,您可能会在错误的位置出现在错误位置中出现的块和符号的问题,或者在您放置时太大或太小。

您是否在没有XREF的图形中遇到这个问题,或者您怀疑问题可能会在块中撒谎吗?如果是这样,请查看我们的页面以错误的比例输入的块

步骤1:拆离所有外部参照

在修复规模和单位之前,您需要分离您附加到绘图的所有文件作为XREF。按照我们的说明分离Xrefs.

第2步:将DWG单位与每个XREF文件中的绘图单元匹配

在步骤1中打开您从绘图中删除的每个XREF文件,然后按照我们的步骤修复DWG单位. 将DWG单位与该文件的图形单位(图中显示的单位)匹配单位对话框),如下图所示。

打开单位通过键入对话框单位在命令行中。

在本例中,单位设置为十进制英尺。

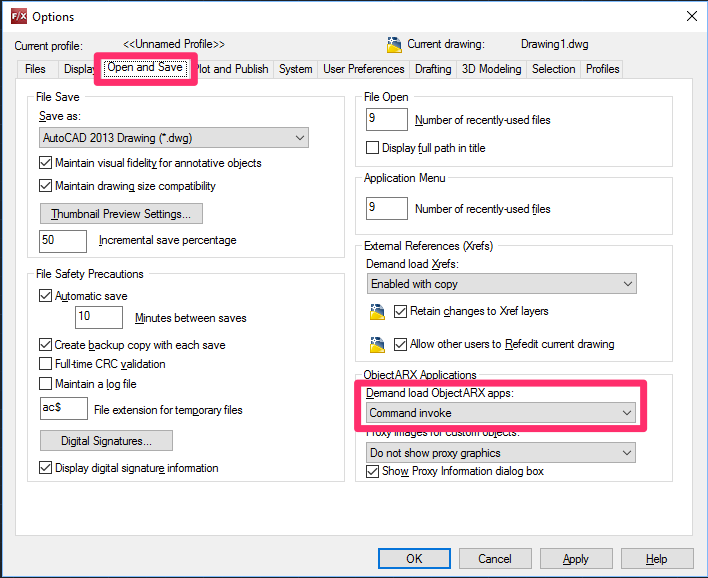

类型操作在命令行和按进入打开CAD选项对话框。

选择打开和拯救标签。然后设置需求加载ObjectArx.apps菜单到命令调用

在设置此选项后,不要看到土木工程师绘图的地形,分级或其他线路?解决方案>

在每个外部参照文件中完成步骤2。

第3步:更正基本文件中的比例

1。打开基本文件,然后转到模型空间。

2。按下模型空间中的所有内容Ctrl.+一种键(Windows键盘)或命令+一种键(Mac键盘)。

3.类型规模在命令行和按进入

4.出现提示时,指定基点。

5。类型R.为了参考,并按进入

6。在提示时选择第一个点,单击具有已知长度的对象的一端。然后,在出现提示时,单击该对象的另一侧的点。此对象将成为设置比例的参考。

您选择的对象可以是从停车位(或停车位行)到人行道或门口的任何东西。因为您将使用此对象的长度缩放整个绘图,所以请确保您知道其精确长度。物体越大,越好。这样,如果您在测量中关闭了几个像素,则绘图将在几英寸内正确缩放

7。在提示时指定参考长度,键入在步骤6中单击的对象的长度,以正确的单位为绘图。例如,如果绘图是英尺的,则您选择的物体是20英尺6英寸长,型号20.5(20 1/2英尺)。

8.整个基本文件将缩放到您在绘图单元中选择的对象。保存文件。

您还可以使用主绘图和XREF之间的比例使用对齐命令

第4步:设置秤和重新连接你的XREFS

1。现在应该正确缩放你的绘图。用我们视口刻度工具为您的绘图设置正确的单位和比例。

2。您现在可以使用我们的XREF将XREFRACH重新连接到您的绘图中FXREF.工具(推荐)或外部参照管理器

3.在图形中放置对象,例如植物或灌溉头。它应该有正确的尺寸。

步骤5:检查绘图单元对XREF单位

快速视频

绘图中的单位和XREF文件不一定必须匹配。如果您正确设置了文件第2步如上所述,该单元可以在附图和一个或多个XREF之间有所不同。

打开我们FXREF.键入工具FXREF.在命令行和按下进入

您应该被带到您保存的基本文件的位置。如果没有,请导航到正确的位置并选择基本文件以打开。

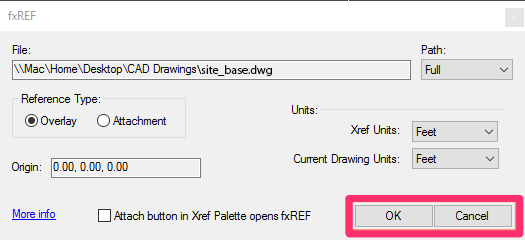

FXREF.应弹出对话框。

虽然此对话框仍然是开放的,验证您的刻度是否正确。要验证比例,请检查在步骤2中校正比例时用作参考的对象的长度。如果其长度正确,则表示比例正确。

如果没有,请单击取消并重复步骤纠正基本文件中的比例

如果比例正确,请单击好啊附加XREF。

我们的FXREF.工具在XREFING文件进入绘图过程中是一个伟大的盟友。有关更多信息,请参阅我们的FXREF.文档页面以及我们的FXREF.电力提示
