使用不同的标注或领导方式的不同参考说明标注

问题

不同的参考音符(Refnotes)标注在同一图形中显示出不同的样式。您可以看到一组正方形,六角形,圆形或椭圆形,或阴影的混合,没有阴影,屏幕填充或面具,没有筛选或面具。

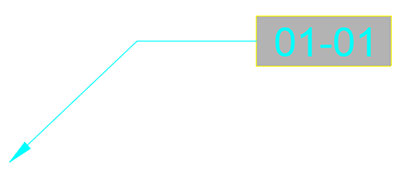

例如,您可能会看到一个带有方形样式(下面左侧)的标注的标注,其中一个带有六角形样式(如下)。

原因

每个Refnote标注的形状和风格都是单独设置的,用于其指的单独交流。您的回流可能会设置不同的领导者和标注样式。

解决方案

按照我们的步骤编辑refnotes.您要更改的谁的领先或标注样式,选择所需的样式。

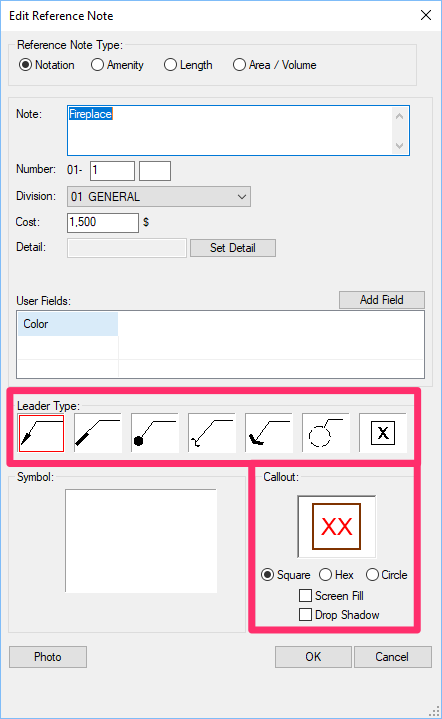

这些设置可在底部提供编辑参考注对话框,如图所示。点击完成每个Refnote的领导者和标注样式时。

用我们验证标注工具以确保样式更新。(他们通常会立即更新。)

最后修改于2018年4月24日
