标注框内的文本不可见,标注有背景色填充或蒙版(阀门标注和RefNote标注)

问题

您的callouts以彩色背景填充或蒙版的形式出现,它们可能以不包含任何文本的实心框的形式出现。他们可能是全黑的,包括文本,就像右边的图片。

你可能会遇到这样的问题:

  • 阀插图的编号
  • 参考注释(RefNote)标注

当你尝试用单色画时,你会遇到这个问题吗?试试用我们的推荐第三方PDF打印机

导致

我们已经为许多callout添加了块掩码,目的是最终更新所有callout源块以包含掩码。同时,我们更新了默认的偏好设置,将颜色133设置为块掩码颜色。

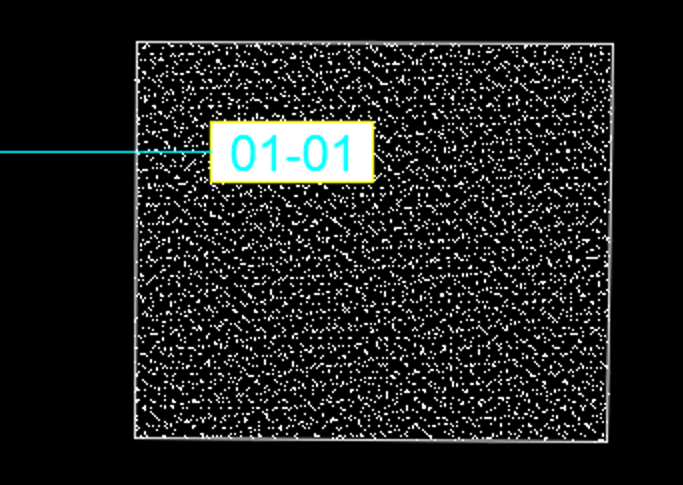

蒙版允许在模型空间中更好的对比度,如果你需要在阴影区域内放置一个标注,就像右边的图像。

然而,如果你将文本颜色设置为133,或者接近133,你将看不到文本和背景蒙版之间的对比。

我们已经看到一些用户更改了调出块的单个源文件,以排除背景掩码。虽然这种技术在技术上适用于单一的callout样式,但我们不推荐使用它。我们将继续为我们剩下的callout样式添加蒙版,所以你会发现你必须对你使用的每个callout样式进行相同的编辑。

解决方案

快速修复方案

最快的解决方法(至少对于即将到来的最后期限的临时解决方法)是冻结或关闭callout蒙版层。打开图层属性管理器,找到颜色133,然后按照我们的步骤冻结关掉这一层。

长期的修复

最简单的长期修复:使用默认的CTB

我们已经小心地创建了默认的CTB绘图样式,以确保像标注文本和背景蒙版这样的项目能够充分地相互对比。准备好使用CTB了吗?跟随我们的脚步下载我们默认的CTB绘图风格。

不是那么简单的长期修复

如果你已经有自己喜欢的CTB风格,你有三个选择:

•选择1:

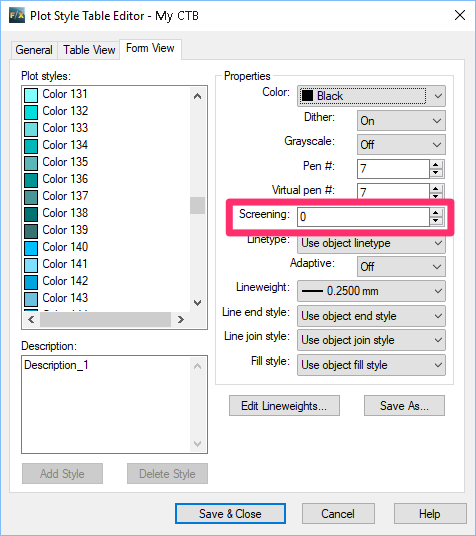

在CTB中设置133色为0%。

133色现在将以透明的方式绘制,你将能够在你的callouts中看到文本。

•选项2:

133色是否已经在你的CTB中用于打印,而不是0%,你不能改变它?

在这种情况下,您需要打开General Preferences和改变颜色这是当前分配给背景蒙版层,选择一个133以外的颜色。

在CTB中选择一个已经设置为0%筛选的现有颜色。

•选择3:

如果你需要133色在非0%的筛网上打印,你还没有在CTB中设置颜色为0%,你需要:

1.编辑你的CTB,为背景蒙版选择一个合适的颜色,确保在CTB中设置该颜色为0%筛选。

2.打开General Preferences和改变颜色分配到背景蒙版层,选择与CTB中相同的颜色。

最后修改日期:2020年5月15日
