头或设备的尺寸不反映比例的变化

问题

你在设计中改变了刻度,但灌溉设备的符号——如头部或辅助设备——不尊重这种变化。

同一型号设备(如阀门或机头)的灌溉标志是否出现不同的尺寸或刻度——也就是说,有些比其他的大或小?解决方案>

正确设置你的灌溉设计,避免以后的规模化问题。看我们的灌溉工具-你需要知道的网络研讨会。

导致

你可能已经在灌溉管理器中添加了特定的设备象征规模设置在您的首选项集中。

然后,在将项目放入绘图后,您(或其他人)对首选项集符号缩放进行更改。

更改Preferences中的设置不会影响任何现有项目。我们设计了这种预防措施,以防止用户在无意中更改当前项目的内容。如果对首选项进行了更改,并希望将其应用到现有绘图,则需要删除和清除将受新首选项设置影响的任何项。当您将这些项放回绘图中时,将应用新的Preferences。

解决方案

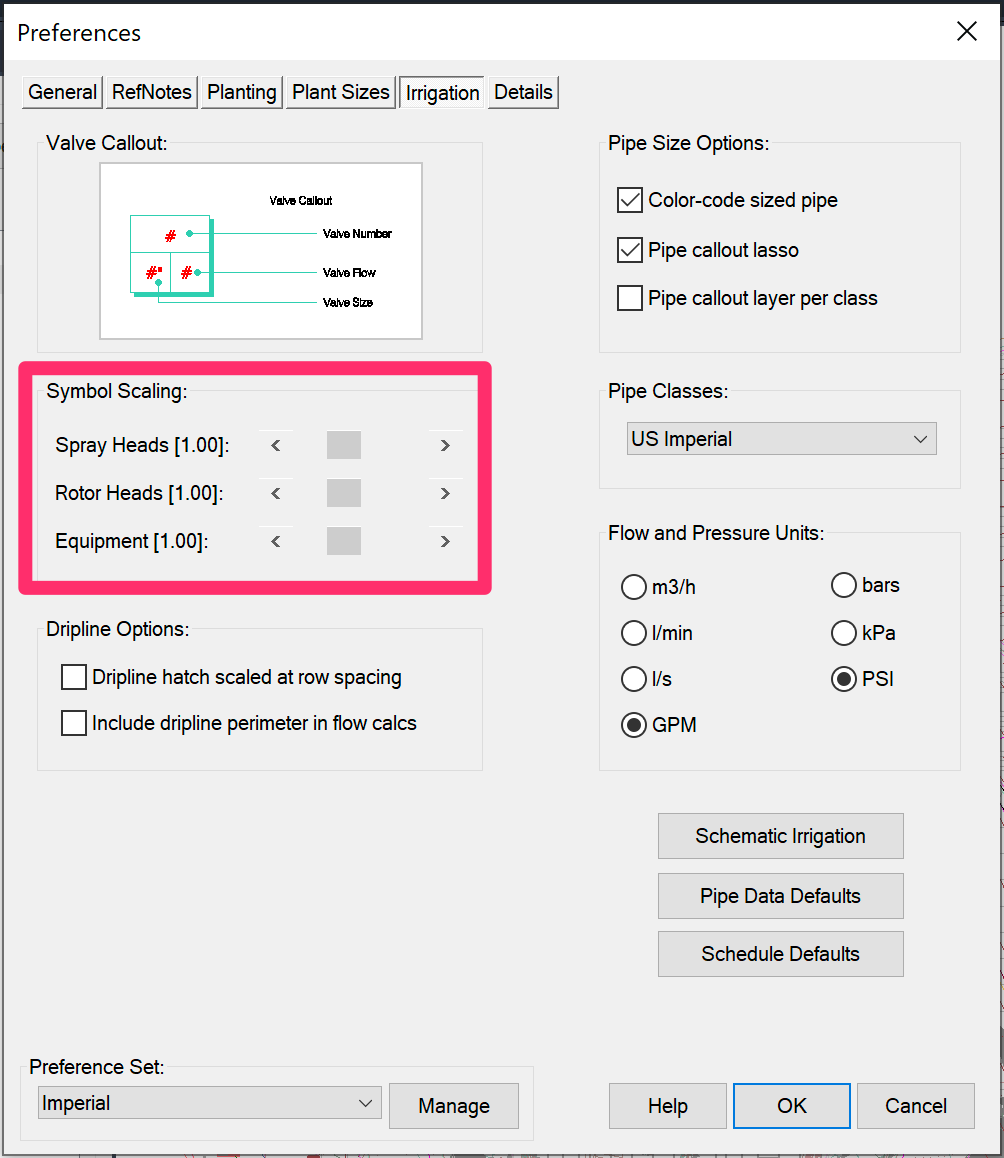

1.激活正确的首选项设置后,打开灌溉首选项并设置灌溉符号扩展滑回正确的设置。

如果您在只放置了几个项目之后发现了问题,您可以删除这些项目并重新放置它们。它们的规模应该是正确的。

如果您的绘图包含太多有问题的符号而无法重做,请继续进行下一步。

2.打开我们的规模工具并设置一个不同于当前设置的比例。

选择该选项重新调节对象

例如,如果您当前的规模是1”= 20英尺(这是你画的正确比例),改变比例,而不是1”= 20英尺——例如,1”= 100英尺,确保选择重新调节对象

你在这里设置的比例并不重要,只要它与当前的比例不同就行。你实际上是在欺骗系统去缩放你的组件使它们的大小都是正确的。然后将比例调整回正确的比例。

点击好吧当完成。

3.验证所有组件之间的比例是否正确。然后输入PRG,然后按下输入

4.打开规模工具了。设置你原来正确的比例。再次选择to选项重新调节对象

在我们的示例中,我们将把比例改为1”= 20英尺,确保选择重新调节对象

所有项目在你的图纸现在应该在正确的比例。你可以通过放置一个新的头来验证。新磁头的大小应与现有磁头的大小相匹配。

你的头或其他设备仍然有伸缩问题吗?您的文件可能已损坏,这可能会阻止我们的缩放对象功能正常工作。继续下一步。

5.放大你的文件。控件选择绘图中的所有对象CTRL +一个按键(Windows键盘)或命令+一个键(Mac键盘)。

取消选择网站限制的设计,并删除任何错误项目。有关说明,请参阅我们的放大到区段篇文章。

6.跟随我们的脚步清洁你的画

7.一旦你的文件是干净的,重复步骤1到4以上缩放你的符号和清理你的文件。你的符号现在应该正确缩放了。

你的主线设备仍然是错误的尺寸,但其他的一切现在都是正确的缩放?如果是,继续下一步。

8.选择一个伸缩不正确的组件。

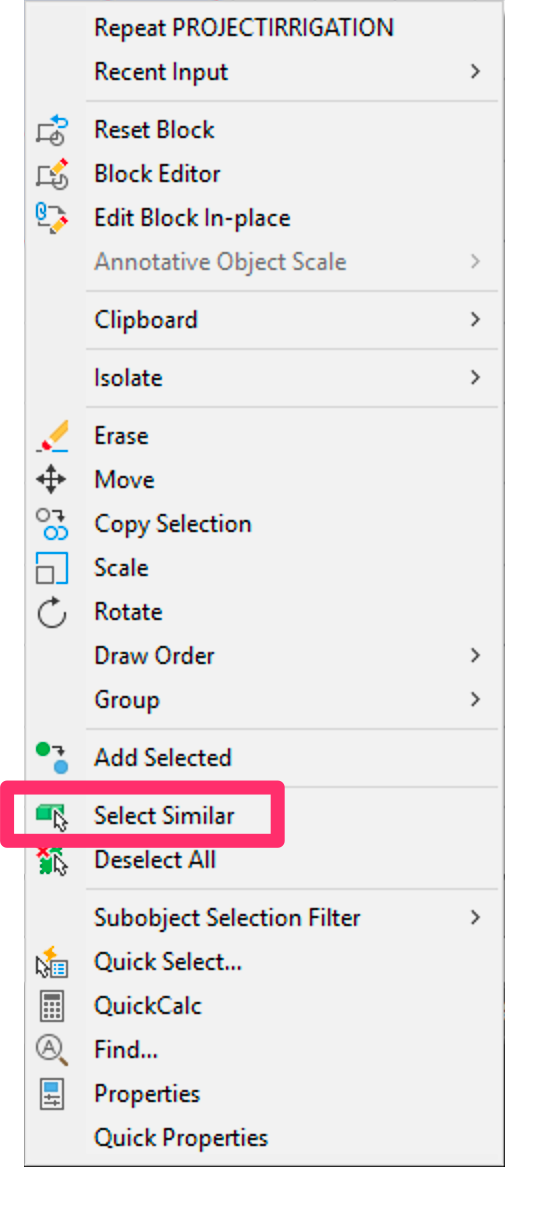

选择选择相似的选项从打开的菜单。

9.从表中选择设备,手动校正刻度属性面板。

10.使用我们的移动管道设备用于固定管道连接中任何重叠部分的工具。

最后修改于2018年10月1日
