滴注发射器故障排除 - DRIP区域显示0 GPM(0流量),或压力/流速不一致

问题

绘图中滴注发射器,滴注喷雾或司机的区域显示零流,或者您的滴水区域显示不一致或不正确的压力或流速。您的一个或多个区域可能无法在附加的XREF中读取一些或全部植物。

你可能已经用过我们的验证侧根工具在您的计划上,发现一个或多个滴水区域具有零流量。

此问题通常可以绘制损坏。为了防止这样的问题,您应该始终完成我们的画清理步骤在您的灌溉计划和所有XREFS上。

初始故障排除步骤

首先尝试使用这些快速步骤,以确保省光器实际分配和活动。

1。打开我们的编辑设备工具,选择流量为零的发射器区域。

2。单击发射器按钮。

从当前已选择的类型(暂时)选择不同的发射器类型,然后单击好吧

您现在应该看到发射器区域的流量。

3.将发射器类型更改为所需的类型。

发射器区域的流量仍然为零?继续下面列出的可能原因和解决方案。

可能的原因和解决方案

如果初始故障排除步骤未能导致项目中的滴灌区域以外的流量以外的流量,是时候为此问题的几个潜在已知原因之一更深入地挖掘一点。

滴头区域不是设计用来工作的概念植物.任何概念植物包含在滴漏发射器区域将被忽略。

没有f / x cad或autocad 2018?继续前进到下一个可能的原因。

如何确认您是否有CAD错误:

制定工厂计划表在你的灌溉计划中,确保包括Xrefs选项是检查。

  • 如果您能够下庭时间表灌溉文件不包括任何植物,你有不是有了漏洞,可以继续寻找下一个可能的原因。

  • 如果日程没安排好,你有错误

如果你有错误,该怎么办:

AutoCAD 2018用户:如果您在使用AutoCAD 2018时拥有此问题,则可能会遇到一个AutoCAD错误,这可以防止系统在XREF中读取对象 - 在这种情况下,您的滴水区域。您的第一步应该是使用使用的CAD安装Autodesk桌面应用程序.还有同样的问题吗?联系您的AutoCAD经销商进行修复。

F / X CAD 2018用户:如果您有F / X CAD 2018,则可能需要将其删除并从我们的网站重新安装:

1。如果您还没有这样做,请使用我们的验证侧根工具识别具有零流量的区域。

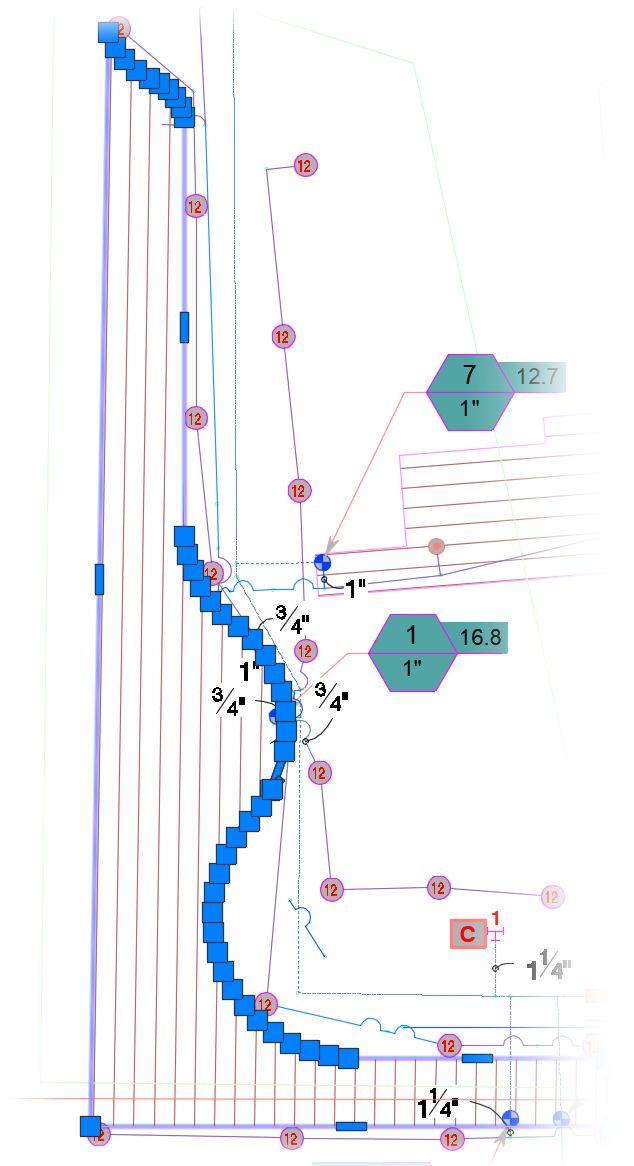

2。选择显示零流量的滴水区域的边界折线。

3.类型道具在命令行中并按下进入打开特性面板。

检查区域进入特性面板。如果它显示0.(或者0.0000等等,这是一种指示折线边界以某种方式绘制不正确。

是属性面板,显示折线边界的区域是正确的吗?如果是这样,请继续下一个可能的原因。

在此示例中,我们将展示如何扭转折线,这可能会解决问题。

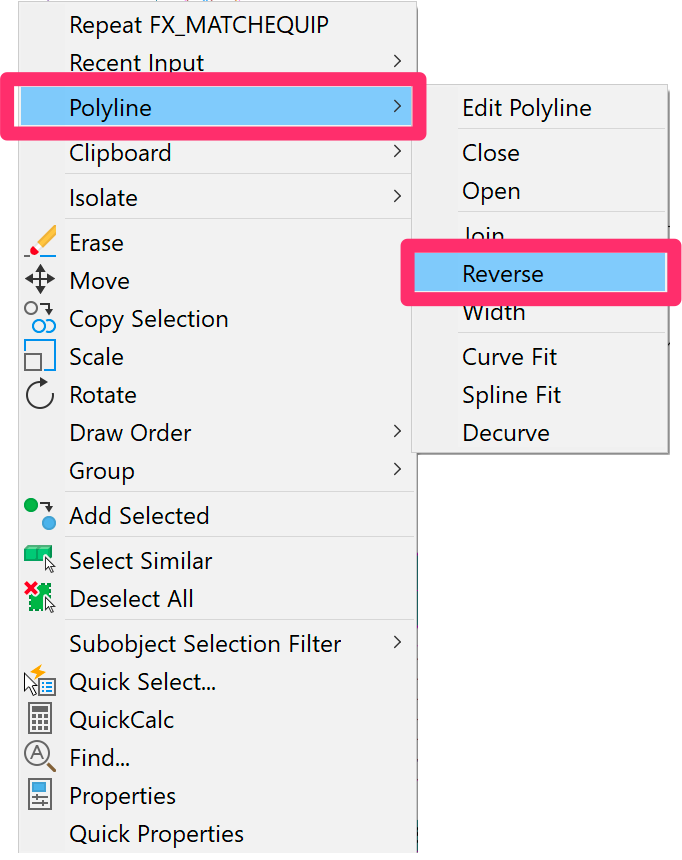

4.若要反转折线边界,请左键单击以选中它右键单击

在打开的菜单中,悬停在折线选项,然后选择撤销从打开的子菜单中。

5。随着折线边界仍然选择,检查区域进入特性面板再次。

如果它显示了一个区域,你可能已经解决了问题。

如果你仍然看不到显示的区域,折线边界可能有重叠的部分,这妨碍了CAD计算适当的区域。如果是,放大折线边界的线条,检查是否有重叠部分。

如果您无法找到阻碍CAD计算其面积的折线边界问题,或者如果您修正了折线边界,但滴水区域仍然显示为零,则继续寻找下一个可能的原因。

需要将滴注发射器分配给滴灌发射器区域的工厂容器尺寸。在将发射器区域添加到项目时,可能会跳过此步骤。

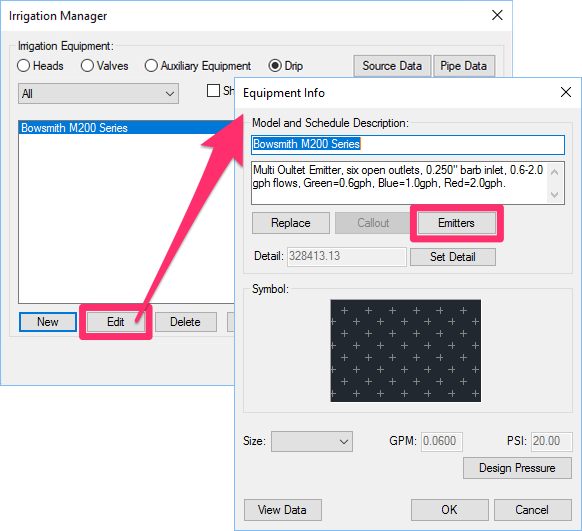

打开设备信息通过打开问题发射器区域的对话框灌溉管理R,突出显示发射器区域,并单击编辑

你也可以通过打开我们的编辑设备/查看数据工具和选择你的绘图发射器区域。

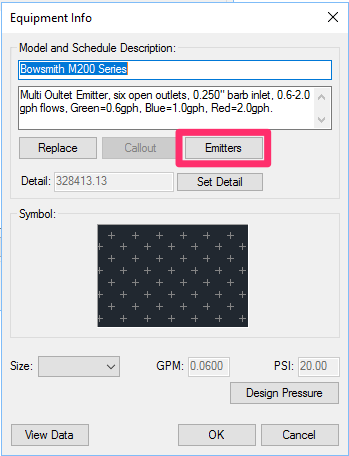

单击发射器按钮如图所示。

您现在可以按照我们的步骤分配发射器到一个工厂容器大小在发射区。

如果滴度区域边界位于地面边界内,则滴水区域将无法读取该地基区域中的工厂。

这个问题通常发生在使用包含圆弧段的地被区域边界创建的滴注区域边界上。在这种情况下,系统必须将滴水边界转换为所有线段。这反过来又会导致滴水区域的边界刚好落在地被植物的边界内,阻止它读取植物。

如果滴水区域边界实际上是在地面配置区域内,则需要调整滴水边界以略微地面边界。如果其边界点中的至少一半明显落在Drip区域边界中,系统将能够读取和计数地面。还要记住,滴水区域不能包括舱口的一部分。滴水舱需要完全在滴水区域内。

因为滴灌区域不能只读取一个舱口的一部分,您需要将种植区域分割到各自的滴灌舱口区域。您通常可以使用我们的handy来实现这个分割多迪维德工具- 请记住,您正在尝试分割的形状和区域可能会影响工具正常工作的能力。

在地被物边界中避免弧段

在未来,如果你计划从地被物边界开始做滴灌边界,那么无论是提前弯曲地被物边界,还是不画弧线都可以省去一些麻烦。

您的管道配件可能有一个Z标高,这可能会阻止它们与滴水管线区域连接。要测试这个问题:

选择一个应该与滴水区连接的管件。

打开特性通过打字进行面板道具在命令行和按下进入

检查位置Z.入口。它应该阅读0.(或者0.00.00等,这取决于您的设置)。

如果你的管件有什么0.作为Z高度(位置Z),执行以下操作:

1。打开我们的UCS工具和恢复世界坐标系(WCS)

2。类型在命令行中并按下进入

3.提示时消除隐藏线吗?, 选择没有并按进入.您的绘图将删除所有Z海拔。

在未来,在创建用户坐标系(UCS)时,始终使用我们的UCS工具避免使用Z高度创建UCS。

如果滴头区域仍然不能正常工作或计算不正确,请继续处理下一个可能的原因。

这个问题可能是由于在不同的单位绘制了灌溉和种植计划。(例如,灌溉计划以英尺为单位,而种植植物以英寸为单位。)您的第一步应该是验证两个计划确实是在相同的单位。如果两个图在同一个单位,你的滴灌区域可能无法读取Xref中的植物,因为你的灌溉图中有错误的植物(可能原因#7,如下所示)。

您的灌溉和种植计划是否以不同的单位绘制?如果是这样,请继续解决方案#2:修正你的单位以下。

如果您发现,您的灌溉和种植计划确实在不同的单位设置(例如,脚vs.nches)中,您需要更正您的单位设置。这是简单的解决方法:

1。“另存为”种植计划,并更改其单位以配合灌溉计划。

2。在灌溉计划中“全部选择”。

3.通过键入调整灌溉计划规模在命令行和按下进入

出现提示时,设置一个基点。在提示时指定比例因子

  • 类型1/12如果你的种植计划是以英寸为单位而灌溉计划是以英尺为单位。
  • 类型12.如果你的种植计划是以英尺为单位而灌溉计划是以英寸为单位。

进入重新调节。

4.保存对绘图的更改。


5。在您的灌溉计划中,移除(分离)旧的Xref种植计划.然后通过打字清除图纸PRG.在命令行和按下进入

6。附上新的种植计划作为Xref,没有规模因素。

在灌溉计划中再次大小。你现在应该看到流程。

还没看到气流吗?继续前进到下一个可能的原因。

这个问题通常发生在你不知道的情况下,植物已经被放置在当前的图纸(你的灌溉计划)中。

在以下示例中,我们的滴水区域未能从XREF读取植物。

我们如何知道滴水区域没有读植物?因为当我们尝试查看该区域的数据时,GPM读为零。

我们将使用我们的数据查看该区域的数据视图数据/设备信息工具:

F / X灌溉丝带,编辑设备按钮

灌溉管道工具栏

F / X灌溉菜单,编辑设备选项

光标将变成一个选择,命令行会提示您:选择对象

点击滴水区域的边界或其中的滴水舱,将提出设备信息对话框。

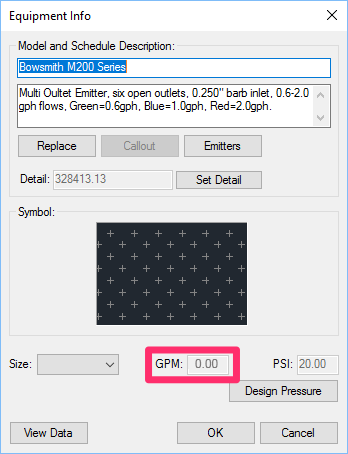

在我们的例子中,GPM.(压力)场显示读数为0。

这个读数是一个很好的指示,当前的绘图包含一个你不知道的植物,这是防止你的滴区阅读Xref中的植物。如果是这种情况,您将需要定位并删除任何错误的植物。(继续阅读)。

滴落区域在含有植物的附图中不能正常起作用(而不是正确配置的滴灌灌溉图,该滴灌附图完全在附着的XREF中完全具有种植计划)。

你可能足够幸运,只是在你的画中看到了错误的植物。然而,该植物可能被Xref中的植物所隐藏,或者它可能被放置在您的站点设计范围之外。以下是如何找到和删除它:

制定工厂计划表

找到一个错误的植物(或一些错误的植物)最简单的方法是运行一个植物计划。如需帮助,请访问我们的植物时间表:开始文档。

当我们用有问题的滴水区域进行绘图时运行工厂时间表时,我们了解到这一图案实际上含有植物 - 即使我们无法看到植物本身。当我们放置工厂时间表时,我们了解到Lantana X的新金色'已被置于图纸中。

定位并删除出错植物

既然我们知道图纸中已经放置了哪一种植物,我们就可以使用突出工厂要找到它的工具。

首先,打开工厂管理器,查看已添加到当前项目的所有工厂的列表。

打开工厂经理:

f / x种植丝带,种植选项

工厂经理工具栏

种植工具栏

f / x种植菜单,工厂经理选项

或类型ProjectPlants.在命令行中

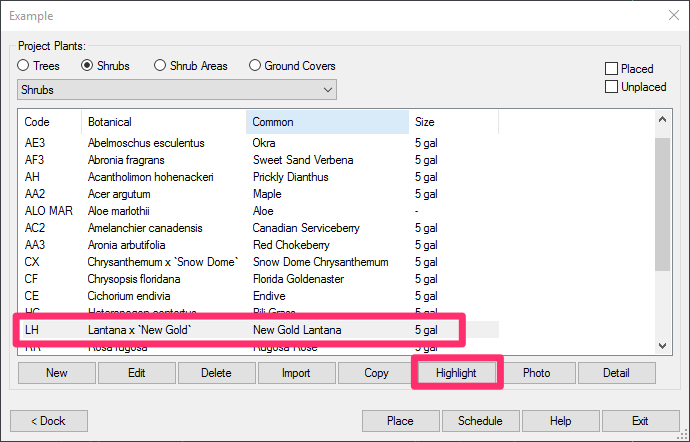

在“工厂管理器”中,找到并选择日程表中出现的一个或多个工厂。

然后单击强调

突出工厂工具将突出绘图中该植物的任何实例。

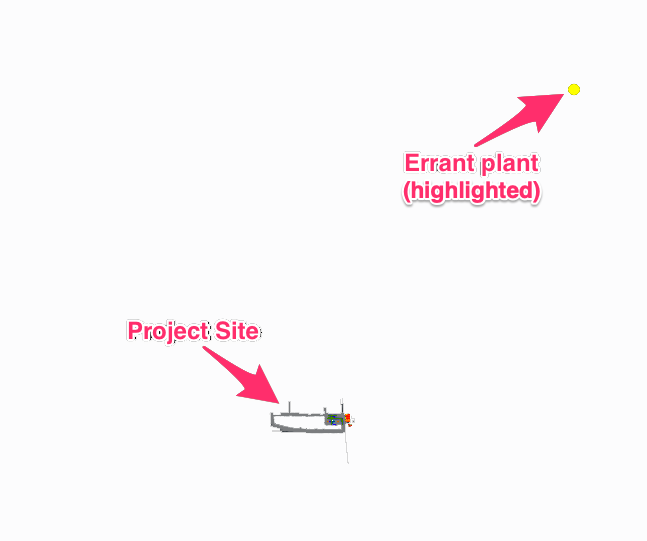

在我们的情况下,图中的一个植物非常难以找到。

事实上,它在计划的项目地点之外,我们无法看到它,直到我们广泛地缩小。

既然我们找到了那株植物,我们就可以删除它了。

有了错误的工厂,我们现在可以检查我们的滴水区域的压力。

你瞧,真正的政府绩效正在显现。

如果您使用这种方法可以消除灌溉计划中的任何错误工厂的可能性,则可能因损失数据的种植计划中的植物而导致问题。是时候继续下一个可能的原因。

1。检查你是否已将种植计划附在图纸上。(如果没有植物来读取,滴灌区域就无法记录流量。)如果你还没有附上你的种植计划,请按照我们的步骤将其作为XREF附加

让你尝试过我们的FXREF工具吗?它为XREF提供了一种快速简便的方法,进入您的灌溉绘图。更多信息>

2。如果滴水区域仍然没有记录一个流,是时候检查所有的原始文件,您已经Xrefed到您的绘图,看看您是否有植物嵌套Xref(一个Xref在一个Xref)。我们的滴水器的特点是设计去一个Xref深寻找植物,并停止那里,如果它发现一些。如果你的植物是在一个嵌套的Xref,滴水区域将不能读取他们。

打开每个作为Xrefs附加到灌溉计划中的原始文件检查这些文件是否已附加XREFS.(这些都是嵌套的XREFS。)如果是,请检查其中的任何一个嵌套的XREFS是否包含工厂。如果是这样,请定位那些原始文件并将其直接连接到您的灌溉计划中作为XREFS。

有关嵌套XREF的更多信息,请参阅我们的描述XREF附件

如果您的滴水区域仍未读取植物,则可能与其数据脱离植物。打开包含您的种植计划的原始文件(XREFED进入您的灌溉绘图的种植绘图)。在该绘图中运行植物计划。

检查您的工厂计划以确认工厂还有其数据附加数据,其实际上是项目工厂,而不是概念植物或通用植物。

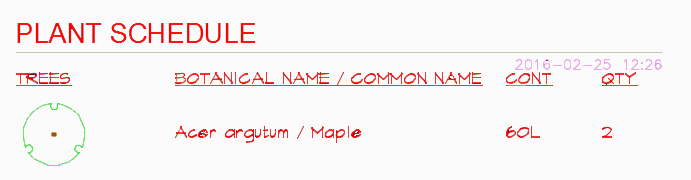

例如,如果您的时间表显示一个特定的工厂只被放置了两次(如右图所示),但是图纸应该包括该工厂的多个版本,这些其他版本可能丢失了它们的数据。

如果植物在计划中没有显示出来,那么该工厂的所有展示率可能都丢失了他们的数据。

如果数据已从一个或多个植物中删除,则您有两个选项:

选项1:恢复备份项目的备份

如果你的所有或大部分植物都丢失了数据,你可以试着按照我们的步骤恢复备份的版本与您的种植计划相关的土地F / X项目。

如果你无法找到你的项目的备份,如果你的备份是不完整的,或者如果你只有一个或两个电厂丢失了他们的数据,你可以尝试选项#2。

选项2:使用匹配属性工具恢复植物的数据

在你的种植计划图纸中,找到一个丢失了数据的植物符号。将正确的项目工厂放置在此无数据工厂符号附近。

运行我们的匹配属性工具。选择刚刚放置为“源对象”的项目工厂,然后选择较少的植物符号作为“目标对象”。

如果绘图包含相同的无数据植物符号的多个版本,您将被询问是否要应用匹配属性所有那个符号的例子。

点击是的将正确的项目工厂的数据分配给图形中该符号的所有实例。

项目工厂的属性和数据将被分配给图形中的所有相同符号。您现在可以删除您刚刚放置的额外项目工厂。

对图纸中丢失数据的每一株植物重复这些步骤。

如果您的灌溉计划中的滴灌区域仍然无法读取Xref中的植物,则继续寻找下一个可能的原因。

与所有绘图文件一样,确保您完成我们的画清理步骤包括所有的Xrefs。

您有两个选项来修复此问题,无需进入项目的LFX文件并手动编辑它:

选项1:

1。从项目中删除滴头设备

2。使用滴注发射器设备使用灌溉经理

3.再次将发射器分配给植物。

选项2:

1。使用我们的滴注发射器设备编辑编辑设备/查看数据工具或者是灌溉经理

2。选择一个新的发射器大小,然后单击好吧

3.将DRIP发射器设备恢复到原始发射极尺寸。

您可能正在使用过时的设备或否则配置不当的设备。例如,您可以从另一个项目或模板进行导入的DRIP设备,但由于您上次使用它们,该设备的规格已经发生了变化。

尝试从项目中删除设备,然后添加回来。

最后一次修改是2021年7月9日
