用标记或标签纠正比例

问题

您的标注与绘图的其余部分相比缩放不正确。(即,您的一些或所有的响铃都太大或太小了。)此问题可能会影响任何类型的标注,例如:

原因

由于以下问题,您的标注可能会错误地缩放:

  • 当前分配给该标注类型的文本样式的点大小或
  • 标注本身的规模与您的绘图规模和单位相关

看我们使用Scale Webinar有关正确使用规模的教程,包括用于在标签中校正尺度的技术。

解决方案

步骤1:验证标注中的文本是否分配了正确的点大小。

您的标注文本样式可以分配不正确的点大小,这可能导致受影响的标注不正确缩放。

点大小的这个问题是特别可能的原因如果在所有图纸中发生缩放问题,包括从中创建的新的空白图纸Acad.dwt.要么Acadiso.dwt.模板。

尝试这些快速故障排除步骤要测试,并且如有必要,请更正标注文本缩放问题。

问题是问题不是您的标注文本点大小吗?或者您是否尝试过上面链接的故障排除步骤,并且您的标注缩放不正确?继续前进到下一步。

第2步:根据您的绘图比例和单位对呼叫缩放进行故障排除。

如果您从标注文本点大小排除了一个问题,则您的下一步应该是解决令人疑声本身的比例。

2a。删除所有错误缩放的标注标记和标签,以及类型PRG.进入命令行清除他们完全来自图。

2B。按照我们的步骤验证您的单位

2C。确认使用我们的绘图比例和单位规模工具

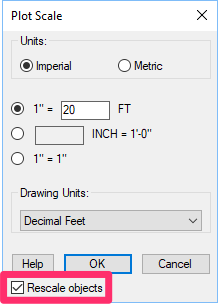

如果您需要重新归类,请选择选项重新划分物体

2D。按照我们的步骤修复DWG单位在你的绘画中。

2e。(仅基于块的标签样式)打开有问题的标签的源文件(两者-L.-R.

如果你正在重振Mleader标签风格,那种风格只会有一个源文件,因此您无需进行任何比较。你可以跳到下一步。

如果您需要重新归类网站标注,纪律图形或工厂标签,请按照我们的步骤进行重新归类这些物品,然后继续下一步。

打开源文件后,比较它们并确保一个不大于另一个。如有必要,调整一个或两个源块中的大小,因此它们的大小相同。

在每个块文件中,将鼠标悬停在文本上并检查注释符号(图片到左侧)。如果您看到此符号,其中表示文本是注释的,您可能会发现原因。

别看到注释符号,你已经确认了两个源文件中的块的大小相同?继续前进到下一步。

如果您在悬停时看到注释符号,则可以通过以下任一纠正问题:

  • 如果您以其他方式自定义标签,请从文本中删除注释,或
  • 只需删除标签文件并允许软件即时下载新的标签块

要测试您是否已更正了问题,请务必在空白绘制中或在没有先前定义的标注块中的文件中测试。

2f。更正了问题后,将标注或标签放在绘图中。它现在应该以正确的尺寸插入。

要避免将来避免此问题,请为每个单元类型维护一个单独的CAD模板文件。

最后修改于2021年1月14日
