块在错误的比例&块比例的问题

问题

当你在你的画中放置一个块,它似乎是在不正确的比例进来。

您是否在包含XREFS的绘图中使用块缩放遇到此问题?如果是这样,请完成我们的步骤用Xrefs解决图纸中的比例和单位问题

一个是一个集合的线路和在绘图中构成对象的其他组件。由块组成的物体的实例包括植物,标签,细节和一块灌溉设备。在将其中一个对象中放置时,您可能有时会注意到它们的比例似乎已关闭。例如,您在绘图中放置的植物可能会显得更大或更小于绘图中的类似对象。

您可以通过以下方法防止此类问题总是在开始绘图之前设置您的单位和比例。有关更多信息,请参阅我们的组的规模页面。有关在AutoCAD中正确使用比例的更多信息,我们邀请您观看我们的使用规模网络研讨会

如果你在一个块中遇到这种问题,你可以确定你的规模和单位设置正确,你可以跳到长期修复下面的部分。

这是一个例子。下图显示了一个比例错误的块。这幅画右边的小树应该和左边的三棵较大的树一样大。由于某种原因,它的尺寸要小得多。

解决方案

灌溉设备块以错误的规模出现?

如果您的灌溉符号在绘图中出现了错误的比例,请确保您使用了正确的偏好集,以及该偏好集中的比例滑块设置正确。有关信息和说明,请参阅我们的灌溉符号缩放文档

在设置偏好集中的符号比例后,灌溉设备块的比例仍然有问题吗?继续执行下面列出的步骤。

步骤1:删除和清除所有错误缩放的块

首先,您需要摆脱以错误规模出现的块。

在大多数情况下,这第一组步骤就可以解决问题。不管怎样,你仍然需要通过完成以下步骤来删除和清除你绘制的错误块:

1A。在绘图中选择所有块以错误的比例。类型E(用于擦除)在命令行,然后按输入.所有选中的块将被删除。

1 b。既然您已删除了错误的块,您仍然需要使用AutoCAD将它们从绘图中吹扫清洗命令。类型PRG进入命令行,然后按输入.此命令将从绘图中删除所有未使用的项目-包括您删除的错误块。

1 c。在你的画里放一个物体。如果它仍然以错误的规模出现,您将需要尝试一些额外的修复。

1 d。在继续前进到下一个潜在解决方案之前,请务必通过按照上述步骤从图形中删除和清除任何错误的块(例如刚刚放置的测试块)。

第2步:验证并更正您的单位和比例

如果如上所述删除和清除错误的块,则无法解决您的问题,是时候验证您的单位和比例是否正确。请参阅“文档”部分:

第3步:检查注释缩放

3a。选择错误地缩放的块。

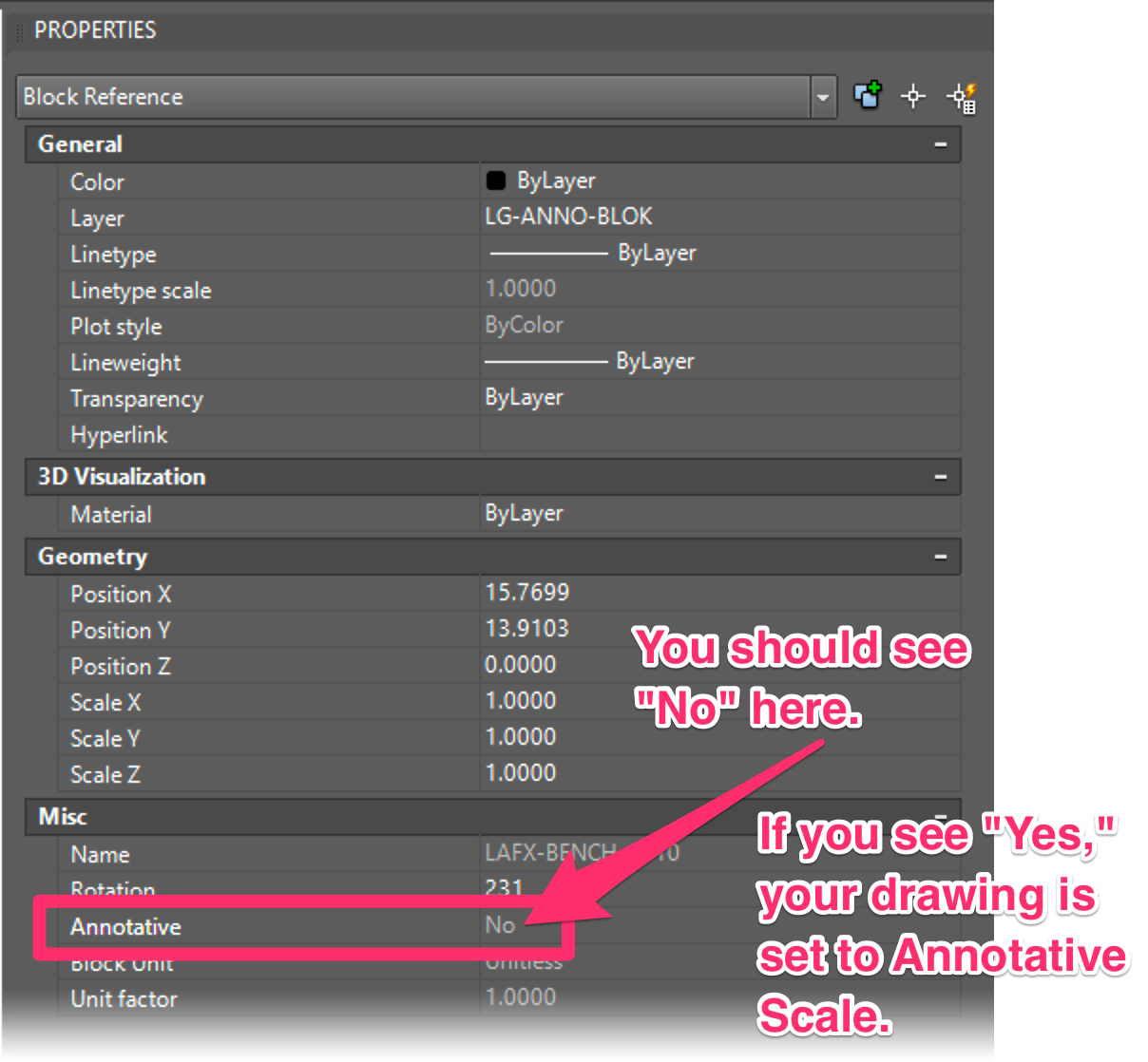

3B。类型道具在命令行中并按下输入打开属性面板。

检查少有入口。你应该看到在这条线上。

如果这条线读取是的,您的绘图设置为注释比例,这可能会干扰物体(如块)的正确比例。

如果是这样,请参见我们的步骤关闭注释尺度

找出为什么我们不推荐注释量表用于我们的软件。

第四步:固定DWG单元

如果您的块仍然过大或过小后,您纠正单位和缩放,您可能会遇到一个相对罕见的AutoCAD错误,影响绘图的比例。

要纠正这个问题,请按照我们的步骤固定DWG单位

步骤5:确保你使用的是最新的Land F/X积木

最后,您可能正在使用过时的土地f / x块。按照我们的步骤得到最新的Land F/X积木

长期修复

上面描述的DWG单位误差仅在您的绘图包含代理对象时出现代理显示在选项对话框设置为对象检测和命令调用欧特克已确认这是一个漏洞。而-DWGUNITS上面概述的步骤提供了一张绘图的有效的短期修复,我们建议在几个额外的措施下,以防止将来的这个问题。

更改对象检测设置

打开选项对话框:

管理丝带,选项按钮

类型选项在命令行中

右键单击在命令行中选择选项从菜单中

工具下拉菜单

选项将打开对话框,选择打开和拯救选项卡。

上面提到的DWG单元错误发生下载arx.应用程序设置设置为对象检测和命令调用

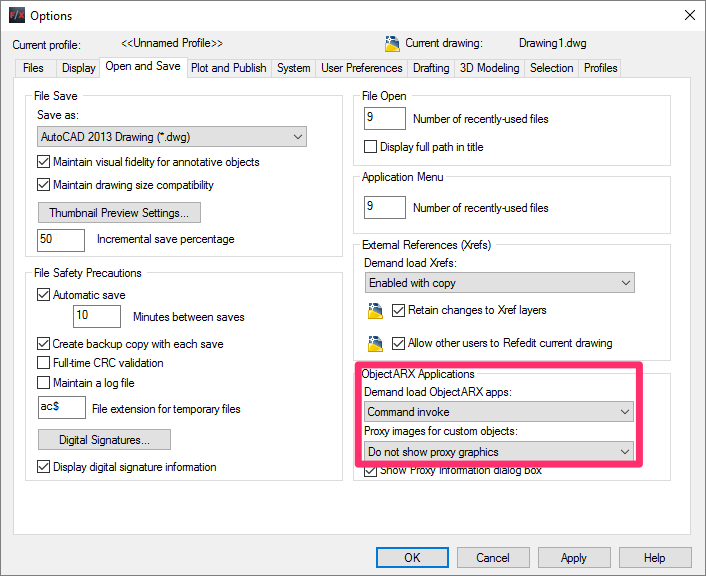

为了防止将来出现类似的错误,我们建议在下面的两个下拉菜单中进行以下设置对象ARX应用程序在此对话框中:

  • 需求加载ObjectArx应用程序中,选择命令调用

  • 自定义对象的代理图像中,选择不显示代理图形

清洁您的图纸和所有Xrefs

我们也建议你养成习惯清理你的图纸和Xrefs——尤其是那些你从同事、顾问和客户那里收到的。清理您的图纸将防止图纸损坏和大量的缩放问题,从您的图纸和细节表文件删除代理对象。

详细块和代理对象/绘图损坏

您的细节表尤其重要代理对象(可能导致绘图损坏的有问题的项)。每个细节表应该是一个干净的DWG文件,只有一个标题表。这就是为什么它是积分画清理步骤在你们所有的细节表上。用这种方式清洁你的细节图纸将大大减少腐败的可能性,并防止你的块出现在错误的规模。

此外,由于细节是WBLOCKed出其他图纸,并可能包括一个Xref,您的细节可以包含所有这些许多无用的代理对象。因此,如果你打开一个细节表,它充满了代理对象,是时候清理了。

了解更多有关消除腐败、其原因和解决办法:
